Perfil gravado dobro ASMI do permutador de calor da placa do descanso SUS304 único

Aquecimento refrigerando específico inflável gravado dobro de venda quente da pressão de água do perfil do poder superior da placa do descanso único
Descrição
Os permutadores de calor da placa do descanso são uma classe de projeto inteiramente soldado do permutador de calor, que exibem um ondulado, superfície “descanso-dada forma” formada por um processo da inflação. Comparado a um equipamento mais convencional, tal como permutadores de calor do escudo e do tubo e da placa e do quadro, as placas do descanso são uma tecnologia bastante nova. Devido a sua flexibilidade geométrica, são usados assim como “placa-tipo” permutadores de calor e como revestimentos refrigerando ou aquecendo-se das embarcações. O equipamento da placa do descanso está experimentando atualmente a atenção e a aplicação aumentadas na indústria de processo.

Construção
As placas do descanso são fabricadas por um processo da inflação, onde duas folhas de metal finas ponto-sejam soldadas entre si sobre a superfície inteira pelo laser ou pela soldadura de resistência. Os lados das placas são selados pela soldadura de emenda, a não ser os portos de conexão. Finalmente, a diferença entre as folhas de metal finas é pressurizada por um líquido hidráulico que causa uma formação do plástico das placas, que conduza eventualmente a sua superfície ondulada característica.

Em princípio, há dois tipos diferentes de placas do descanso: único-gravado e dobro-gravado. Geralmente o formulário anterior as paredes dobro de embarcações jacketed, quando os últimos estiverem montados a uma pilha (banco) para fabricar permutadores de calor da placa do descanso. as placas Único-gravadas do descanso são formadas quando a placa de base é significativamente mais grossa do que a placa superior. A placa da parte superior do diluidor deforma-se, quando a placa de base permanecer plana.

Além disso, as placas do descanso são equipadas geralmente com as soldaduras de emenda do “defletor”, que oferecem uma orientação visada do fluxo nos canais da placa do descanso nos casos, onde a distribuição de fluxo ou a velocidade fluida puderam ser uma edição. Um método para obter a orientação do fluxo por defletores nos canais entre placas adjacentes do descanso em permutadores de calor da placa do descanso, foi proposto recentemente dentro.

Devido a sua construção, placas do descanso seja selado hermeticamente, têm uma estabilidade estrutural alta e sua fabricação é automatizada na maior parte e altamente flexível. As placas do descanso podem ser operadas em pressões > 100 MPa e temperaturas de até 800 °C.

Parâmetros técnicos



Aplicações
A aplicação de placas do descanso é muito extensiva, devido a suas propriedades favoráveis tais como a flexibilidade geométrica alta e a boa adaptação a quase cada processo. Sua aplicação depende de sua construção subjacente, isto é descansa bancos da placa ou os tanques jacketed da placa do descanso. A superfície externo relativamente plana é fácil de limpar e apropriada para sujar alto ou aplicações sanitárias, mas a superfície interna tem emendas finas em torno de cada solda de ponto e não é fácil de limpar, consequentemente a superfície interna é somente apropriada para líquidos não-sujando como a água, o vapor ou os líquidos refrigerantes.

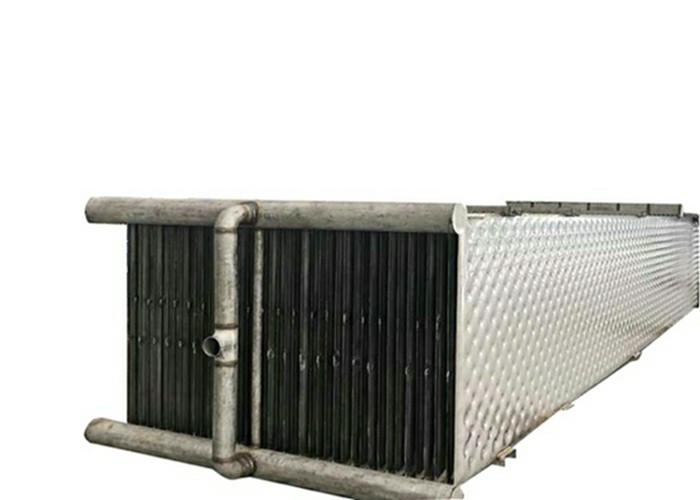

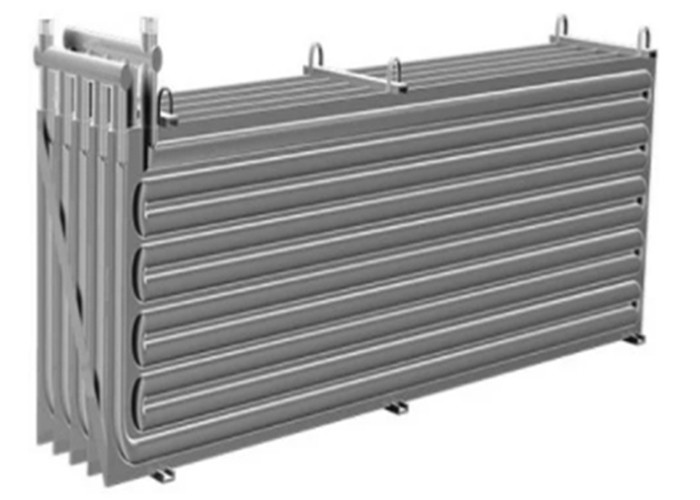

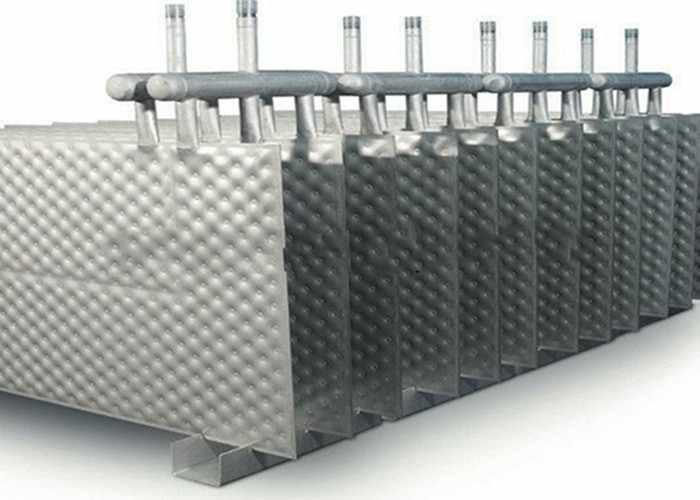

1. Bancos da placa do descanso (permutadores de calor)
Os bancos da placa do descanso são usados tipicamente nas aplicações que envolvem o líquido-líquido, o gás-líquido, viscosidade alta ou meios, exigências da perda de baixa pressão, condensação (por exemplo condensadores superiores), evaporação de filme de queda (indústria por exemplo do papel & da polpa), reboilers sujos, água que refrigera, secagem dos sólidos, geração do gelo do floco (indústria alimentar) e mais. São igualmente de uso geral como refrigeradores de imersão (por exemplo na galvanização), onde os bancos são imergidos diretamente no tanque. Os bancos podem ser construídos para permitir que as placas individuais sejam separadas da pilha, permitindo a limpeza ou a manutenção fácil.

2. Tanques jacketed da placa do descanso
A aplicação a mais extensiva de placas do descanso é até agora com embarcações jacketed, devido a sua flexibilidade, cobertura de área de superfície completa para a transferência térmica, baixo líquido sustenta, custos de fabrico & tempo favorável, e limpeza fácil, especialmente em aplicações estéreis. Os tanques podem ser equipados com os revestimentos múltiplos sobre sua superfície, incluindo igualmente a parte inferior do tanque, por exemplo cônico ou ser tornados côncavos, e podem incluir escudos cilíndricos adicionais dentro do tanque. As áreas típicas da aplicação dos tanques jacketed da placa do descanso estão na indústria de alimento e de bebidas e na indústria química e farmacêutica. Estes revestimentos são referidos igualmente como da “revestimentos ondulação”.







FAQ
1. Você tem o serviço do OEM? Você fornece as peças? Sim, nós fazemos, contanto que você nos fornecer seus desenho e exigências detalhadas.
2. Como podemos nós facilmente encontrar os centrifugadores os mais aptos? Nós experimentamos a equipe do coordenador para ajudá-lo a fazer a seleção modelo, contanto que você nos fornecesse as características materiais de processamento detalhadas.

3. Você despachará técnicos para a instalação e a comissão? Sim, nós podemos, nós fazemos lotes do serviço, referimos por favor nossa em seguida divisória das vendas.

4. Que é sua vantagem comparada com seus concorrentes? Qualidade e experiência. Nós somos o fornecedor superior em China, nossos projetos do centrifugador e as estruturas são similares ao líder mundial Alfa Laval, Westfaliar, Flottweg etc.

5. Como você protege a qualidade? Minha fábrica é uma empresa de propriedade estatal com mais de 100 anos de experiência, a política de operação restrita é executada, avançou máquinas de processamento para garantir a precisão de todos os componentes, trabalhadores com licença da operação, peças obtém o multiprocessing, as peças transmission&electrical é do tipo famoso internacional. As séries de teste e de inspeção são feitas na fase de produção inteira.

6. Podemos nós visitar seu utilizador final ou contactá-los? Sim, os usuários são dentro domésticos e no exterior, nós podemos fornecer-lhe a lista de nomes. Você pode ir lá ou contactar para obter mais informação.
