Refrigeradores para trocadores de calor de chapa de almofada de aço inoxidável

Os trocadores de calor de almofada são um tipo de trocador de calor completamente soldado que apresenta um processo de inflação que cria uma superfície ondulada em forma de almofada.As placas de travesseiro são uma invenção relativamente nova quando comparadas com máquinas mais antigas como trocadores de calor de casca e tubo e placa e quadroPodem ser utilizados como chapéus para arrefecer ou aquecer recipientes, bem como como trocadores de calor "de tipo placa", devido à sua flexibilidade geométrica.A indústria de processamento está actualmente a prestar mais atenção e a utilizar equipamentos de chapas de almofadas.


Construção

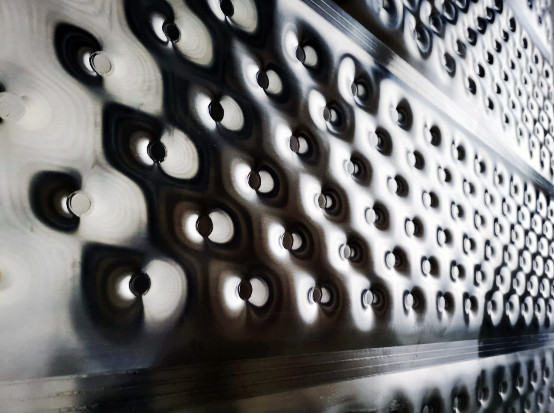

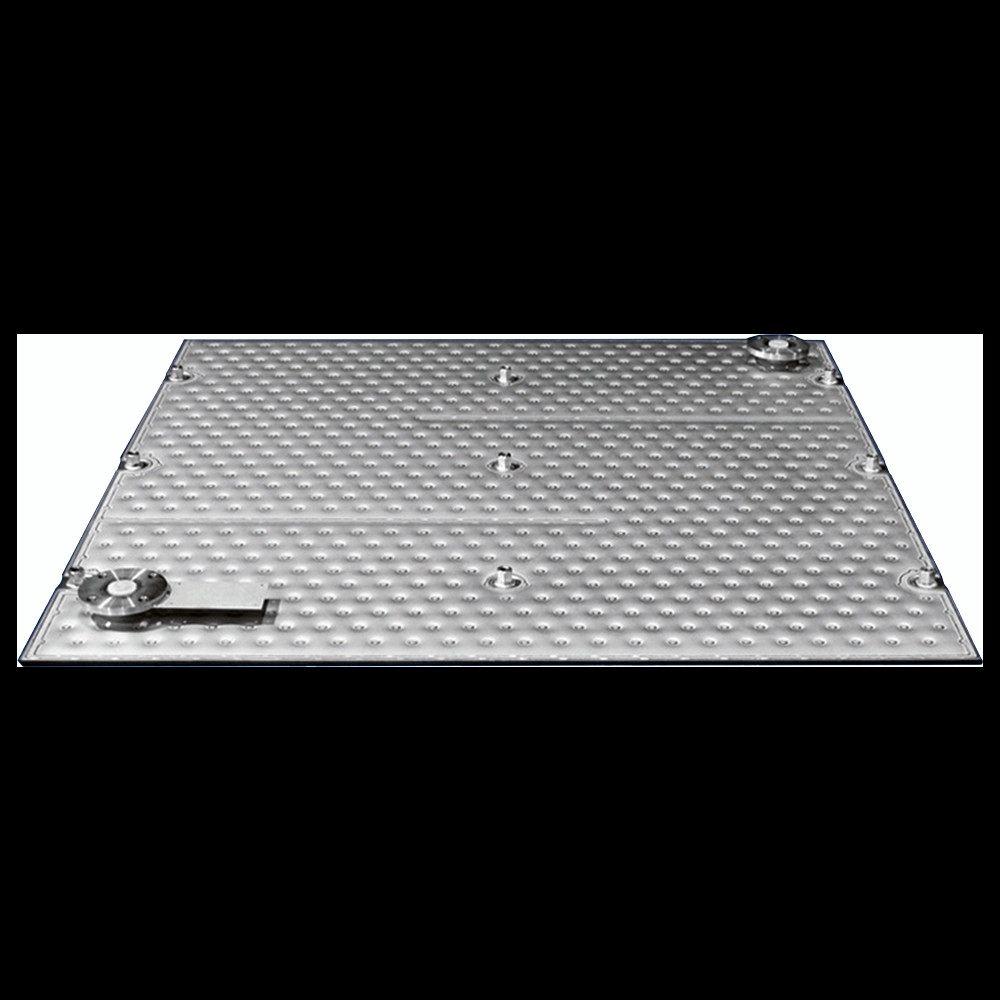

As placas de almofada são fabricadas por um processo de inflação, em que duas folhas finas de metal são soltas em ponto uma à outra em toda a superfície porlaserouSoldadura por resistênciaOs lados das placas são selados por soldadura de costura, com excepção das portas de ligação.O espaço entre as folhas de metal finas é pressurizado por um fluido hidráulico causando uma formação plástica das placas, o que eventualmente leva à sua característica superfície ondulada.

Em princípio, existem dois tipos diferentes de placas de travesseiro: de relevo único e de relevo duplo.Navios com chapéu, enquanto estes últimos são montados numa pilha (banco) para fabricar trocadores de calor de almofadas.As placas de travesseiro de relevo único são formadas quando a placa de base é significativamente mais espessa do que a placa superiorA placa superior mais fina deforma-se, enquanto a placa base permanece plana.
Além disso, "baffle" seam weldings are frequently used on pillow plates to provide targeted flow direction in the channels of the pillow plate in situations where flow distribution or fluid velocity may be an issueNos trocadores de calor de almofadas, foi recentemente apresentada uma técnica para conseguir a orientação do fluxo através de defletores nos canais entre as almofadas vizinhas.
As placas de travesseiro são hermeticamente seladas como resultado do seu design, o que também lhes confere um alto nível de estabilidade estrutural, automação e adaptabilidade durante a produção.A pressões superiores a 100 MPa e temperaturas superiores a 800 °C, podem ser usadas almofadas.


Parâmetros técnicos


Aplicações
A aplicação das placas de travesseiro é muito extensa, devido às suas propriedades favoráveis, tais como alta flexibilidade geométrica e boa adaptabilidade a quase todos os processos.A sua aplicação depende da sua estrutura subjacenteA superfície externa relativamente plana é fácil de limpar e é adequada para aplicações sanitárias ou de elevada contaminação.mas a superfície interna tem costuras finas em torno de cada soldagem local e não é fácil de limpar, portanto, a superfície interna só é adequada para fluidos não contaminantes como água, vapor ou refrigerantes.

1Bancos de almofadas (cambiadores de calor)
Os bancos de placas de almofadas são tipicamente utilizados em aplicações que envolvem fluidos líquidos, gases líquidos, meios de alta viscosidade ou sujos, requisitos de baixa perda de pressão, condensação (por exemplo, condensadores superiores),Evaporação da película em queda (e.por exemplo, indústria do papel e da pasta de papel), reboilers, resfriamento de água, secagem de sólidos, geração de gelo em flocos (indústria alimentar) e mais.onde os bancos são imersos diretamente no reservatórioOs bancos podem ser construídos para permitir que as placas individuais sejam separadas da pilha, permitindo uma fácil limpeza ou manutenção.

2. Tanques com tampa de almofada
A aplicação mais extensa das placas de travesseiro até à data é com vasos revestidos, devido à sua flexibilidade, cobertura total da superfície para transferência de calor, baixa retenção de fluidos,custos e tempo de fabrico favoráveisOs reservatórios podem ser equipados com várias camadas sobre a sua superfície, incluindo também o fundo do reservatório, por exemplo, cônico ou em camadas,e pode incluir conchas cilíndricas adicionais no interior do tanqueAs áreas típicas de implementação de tanques com jaqueta de almofada são na indústria de alimentos e bebidas e na indústria química e farmacêutica.







FAQ
1Tem serviço de OEM?Sim, temos, desde que nos forneça o seu desenho e requisitos detalhados.
2Como é que podemos facilmente descobrir oMoCentrífugas adequadas?Temos experiência equipe de engenheiros para ajudá-lo a fazer a seleção do modelo, desde que você nos forneça as características detalhadas do material de processamento.

3Pode enviar técnicos para a instalação e comissionamento?Sim, podemos, fazemos muito serviço, por favor consulte a nossa parte pós-venda.

4Qual é a sua vantagem em comparação com os seus concorrentes?Qualidade e experiência. Somos o principal fornecedor de centrífugas na China, nossos projetos e estruturas são semelhantes ao líder mundial Alfa Laval, Westfaliar, Flottweg etc.

5Como é que protege a qualidade?A minha fábrica é uma empresa estatal com mais de 100 anos de experiência, é executada uma política de operação rigorosa, máquinas avançadas de processamento garantem a precisão de todos os componentes,trabalhadores com licença de exploraçãoAs peças são multiprocessadas, a transmissão e as peças elétricas são de marca internacionalmente conhecida.

6Podemos visitar o seu usuário final ou entrar em contato com eles?Sim, os utilizadores são nacionais e estrangeiros, podemos fornecer-lhe a lista de nomes.
