MVR mecânica industrial do recompression do vapor

Uma bomba de calor usa a energia para transferir o calor de uma fonte de uma mais baixa temperatura a uma procura mais alta da temperatura usando a energia adicional. Para bombas de calor industriais, o fonte de calor é calor de desperdício do processo.

O recompression mecânico do vapor (MVR) é um sistema de bomba aberto do calor em que a pressão e a temperatura do vapor, junto com a temperatura de saturação correspondente, são aumentadas por meio da compressão. O recompression do vapor é uma variação específica da MVR. A exaustão de baixa pressão do vapor das operações industriais, tais como evaporadores ou fogões, geralmente está exalada à atmosfera ou condensada em uma torre refrigerando, quando outras operações de planta no mesmo local puderem exigir o vapor da intermediário-pressão. Em vez do vapor de alta pressão de expansão através de uma válvula de estrangulamento para encontrar estas necessidades, o vapor de desperdício de baixa pressão pode mecanicamente ser comprimido a um de alta pressão de modo que possa ser reutilizado. O recompression do vapor confia em um compressor mecânico para aumentar a temperatura do calor latente no vapor para torná-lo útil para deveres do processo. A vantagem encontra-se no fato de que a energia exigida da compressão é muito pequena comparada à quantidade de presente do calor latente no vapor reciclado.

O desempenho energético do recompression do vapor é expressado no coeficiente do desempenho (BOBINA). A BOBINA dá a relação do calor recuperado líquido e da energia usados pelo compressor. Neste caso, o calor líquido é a produção do vapor que inclui o rendimento adicional do vapor pela injeção da água. As aplicações econômicas e energia-eficientes típicas têm uma BOBINA mínima de 3,5. Alguns aplicações da MVR têm uma BOBINA de 10 ou mesmo mais altos.

Os elementos chaves para uma BOBINA alta são os seguintes:

Uma baixa relação das pressões absolutas do vapor. Uma diretriz para a relação máxima é 6, mas na prática diária a relação é aproximadamente 3.

Uma capacidade mínima. Uma diretriz é um mínimo de uma tonelada de vapor pela hora. Injeção da água após a compressão.

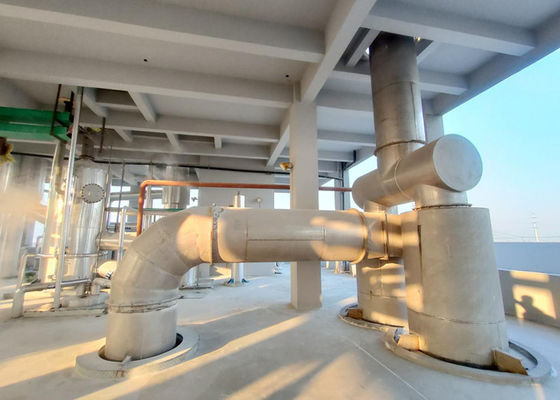

Os evaporadores da MVR minimizam o consumo de energia

Os evaporadores da MVR (referiu às vezes como um evaporador da compressão do vapor) removem a água dos licores ou das efluências do moinho com o consumo de energia mínima e a disponibilidade máxima da planta ao entregar a qualidade condensada alta.

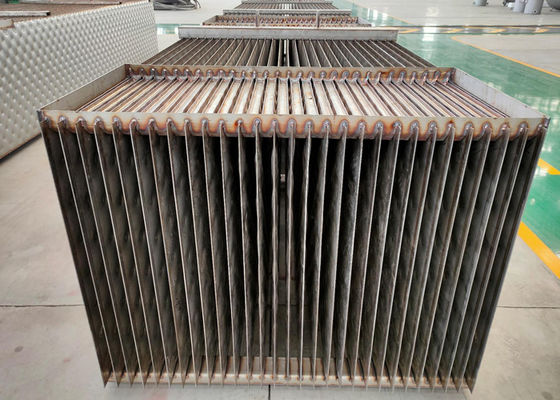

Os evaporadores têm superfícies de aquecimento do lamella. Inerentemente não-espumando, estes evaporadores são seridos idealmente para as baixas aplicações secas dos sólidos da evaporação da MVR com capacidades de 10 a 200 t/h em uma única unidade.

Os evaporadores da MVR operam sobre de “um princípio da bomba calor”. O vapor de água evaporado recompressed com um fã centrífugo ou um compressor simples, de baixa velocidade que aumentem a temperatura de saturação do vapor. Após o fã, o vapor pode ser usado como o vapor de aquecimento na mesma unidade. O vapor recompressed condensa e libera seu calor latente através da superfície da transferência térmica para uma evaporação mais adicional do licor ou da efluência.

Estrutura do equipamento

- o evaporador da circulação é composto do calefator, separador, separador do vapor-líquido, condensador, bomba de vácuo, forçada - bomba de circulação forçada Dobro-efeito, descarregando a bomba, bomba condensada, armário elétrico, plataforma da operação e todos os encaixes de tubulação, válvulas, instrumentos e etc.

Calefator: Dois grupos de tipo vertical calefator tubular para conectar em série. O líquido da alimentação é bombeado no primeiro calefator pelo forçado - bomba de circulação, a seguir participa no segundo calefator. O fluxo líquido caloroso para baixo nos tubos, e fluxo no separador pelo sentido tangencial, melhor desempenho da separação do vapor-líquido.

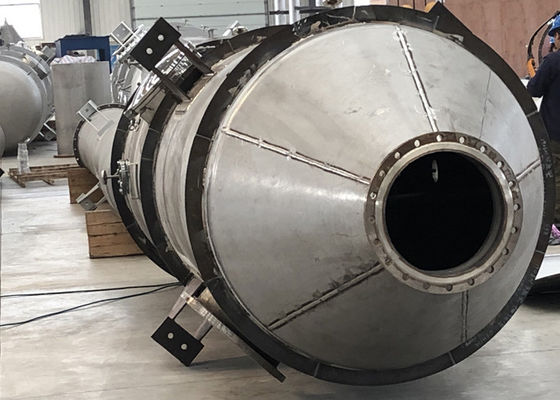

Separador: O tipo vertical, o vapor secundário é descarregado da parte superior, passagem através de um separador do vapor-líquido antes de participar no condensador. A parte inferior do separador é conectada com um forçado - bomba de circulação.

separador do Vapor-líquido: É usado para impedir que as gotas líquidas minúsculas produzidas durante a evaporação escapem com vapor secundário, reduzindo a perda de líquido da alimentação e para impedir a poluição à água do encanamento e refrigerar.

Condensador: Condensado o vapor secundário enorme produzido durante a evaporação no líquido pela água refrigerando, fazendo a concentração que continua lisamente. Entrementes, o vapor não-condensável separado do vapor secundário e da água refrigerando, fá-la bombeou facilmente para fora pela bomba de vácuo para garantir o grau do vácuo.

Benefícios

Consumo de energia específico muito baixo

Nenhuma vapor ou água refrigerando exigido

Não necessário integrar com evaporadores existentes

O lugar pode ser escolhido relativamente livremente

Segregação condensada excelente

Controle fácil da capacidade

Provado em aplicações múltiplas em moinhos de kraft e de polpa mecânica
