sistema evaporativo da cristalização do Dobro-efeito para águas residuais do cloreto de potássio da indústria da bateria de lítio
Que é das características e das vantagens do EU sistema a ser usado dentro para a planta de tratamento de águas residuais?
De acordo com as características do material e o tamanho da capacidade da evaporação, pode ser projetado como uma unidade do único-efeito ou da evaporação do multi-efeito, com combinação flexível do equipamento e grande espaço de funcionamento;
O coeficiente de transferência térmica do sistema da evaporação do multi-efeito é relativamente alto, a época de aquecimento do material é curto, e a temperatura da evaporação é baixa, que pode eficazmente reduzir a corrosão do equipamento.
O multi-efeito que cozinha o sistema faz o uso completo do calor latente do vapor secundário do material minimizar a emissão do calor e reduzir o consumo de vapor cru.
O tubo da inversão térmica do sistema da evaporação do multi-efeito não é fácil sujar, com eficiência da transferência térmica de calor elevado, grande flexibilidade de funcionamento, operação segura e ciclo de funcionamento longo.
Processo material
(1) a matéria prima é entregada ao preheater preliminar dianteiro pela bomba de alimentação através do medidor de fluxo eletromagnético, e incorpora então a parte superior do calefator do efeito preliminar através do distribuidor líquido para a evaporação e a concentração preliminares de filme de queda;
(2) o líquido concentrado primeiro efeito é transportado ao distribuidor superior do segundo calefator do efeito pela primeira bomba de circulação do material da parte inferior do efeito para a concentração secundária da evaporação de filme de queda.
(3) o líquido concentrado segundo efeito é transportado ao distribuidor superior do terceiro calefator do efeito pela segunda bomba de circulação do material da parte inferior do efeito por tempos do terço da concentração da evaporação de filme de queda;
(4) o terceiro efeito concentrou a descarga líquida, de acordo com a detecção em linha do hidrômetro, detecção do tempo real da concentração material, se a concentração material alcança as exigências ajustadas, ele será interconectado com a válvula de descarga para abrir a válvula de descarga e para transportar o material ao tanque do produto acabado, de outra maneira, abrirá a válvula material da circulação para fazer o material reciclar outra vez no evaporador para a re evaporação.
Processo do vapor
O vapor cru entra no calefator do efeito preliminar para a concentração de aquecimento da evaporação: o vapor secundário gerado pelo efeito preliminar aquece o efeito secundário, e assim por diante. O vapor secundário gerado pelo terceiro efeito entra no condensador da extremidade para a condensação que refrigera, e a água condensada é descarregada pela bomba condensada.
Processo condensado
A água condensada produzida pelo efeito preliminar que pré-aquece os materiais através da tubulação de transferência da água na parte inferior do escudo, para salvar o consumo de vapor cru;
A água condensada produzida pelo efeito secundário e do terço é descarregada pela bomba condensada, e a descarga alcançou a poluição zero. O gás não de condensação é conectado ao condensador da extremidade pela tubulação de gás não de condensação e descarregado pela bomba de vácuo.
Major Advantages de sistemas do Multi-efeito:
Capacidade para maximizar o uso da energia da entrada (economia do vapor)
Energia reduzida exigida para correr o sistema completo
Carga de condensação reduzida com efeitos adicionais (água menos refrigerando necessária)
Controle de fluxo do licor
Coleção e processamento condensados hediondos convenientes
Capacidade para fazer a limpeza em linha de efeitos individuais
Eficiência térmica máxima com opção simultânea do fluxo
Tipo | Único efeito | Efeito dobro | Efeito três |
Capacidade evaporativa (kg/h) | 300-2000 | 1200-4000 | 3600-15000 |
Densidade material de alimentação % | De acordo com o material | ||
Descarregue a densidade material % | De acordo com o material | ||
Pressão do vapor | 0.5-0.8 | ||
Consumo do vapor/capacidade evaporativa (com a bomba de pressão do calor) | 0,65 | 0,38 | 0,28 |
Temperatura de evaporação | 45-90 | ||
Esterilizando a temperatura | 90-110 | ||
Consumo de água refrigerando/capacidade evaporativa (entrada 20°C, tomada 40°C) | 28 | 11 | 8 |
Nota: nós podemos projetar o produto feito sob encomenda que concorda a exigência de cliente. |
Princípio de funcionamento

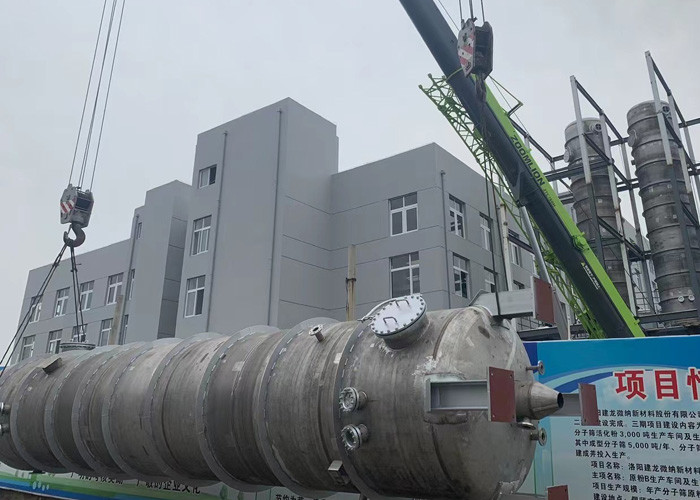

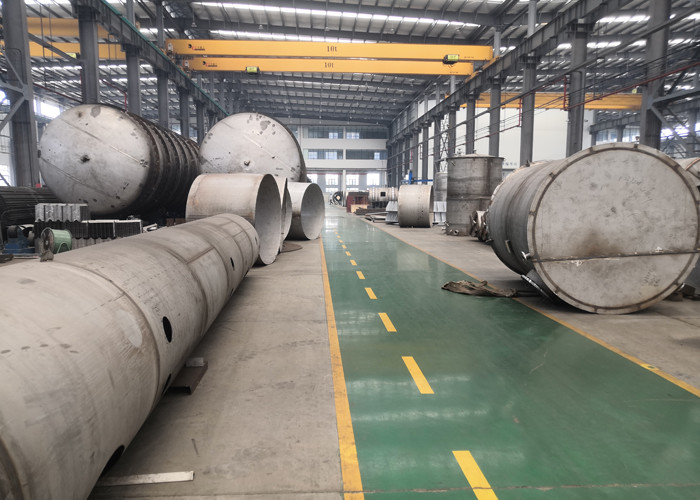

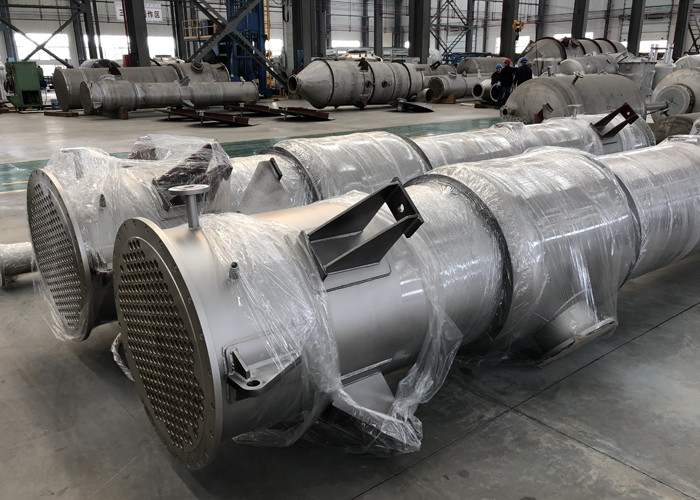

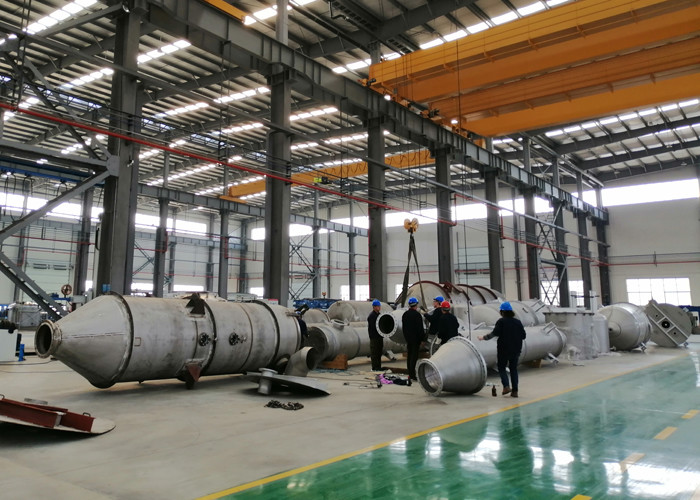

Nosso local da facilidade dos clientes
