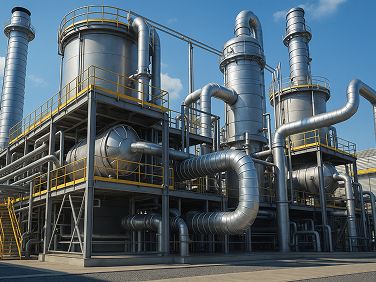

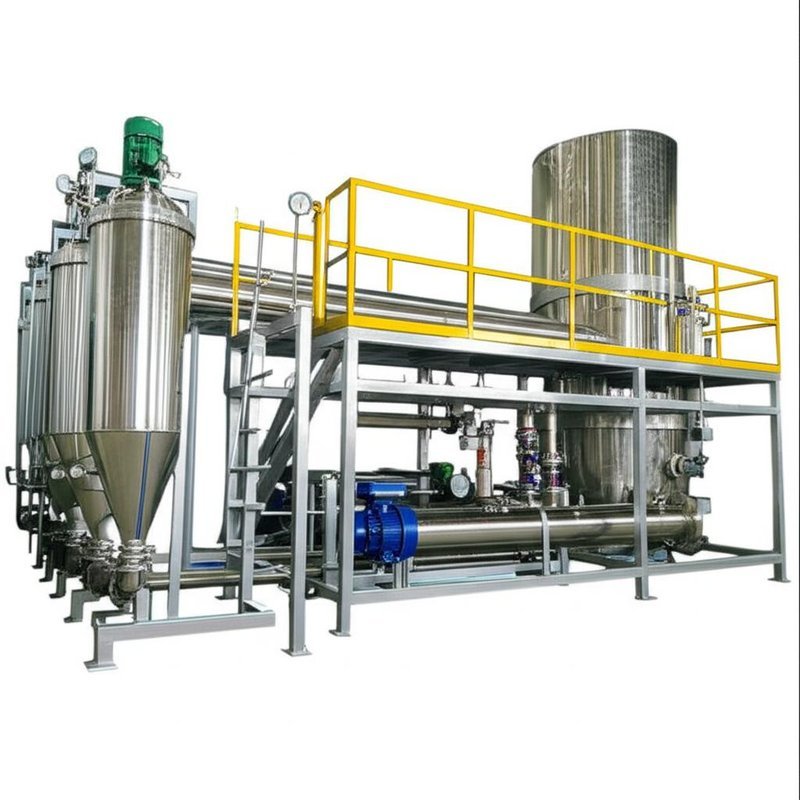

Equipamento Evaporador de Múltiplos Efeitos de Filme Descendente para Tratamento de Efluentes
Um MEE de filme descendente/fino modular para concentrar efluentes industriais e possibilitar a cristalização a vácuo ou reutilização de água. Otimizado para economia de vapor, pequena área ocupada e operação contínua e automatizada em águas residuais de fabricação de papel, salmouras de fabricação de sal e diversas correntes industriais.
Menos Utilidades
Cada efeito reutiliza o vapor do efeito anterior como meio de aquecimento, reduzindo drasticamente o vapor fresco por kg de água evaporada.
Operação Limpa
Operação fechada a vácuo com tubos polidos com espelho mitiga a incrustação e simplifica o CIP.
Modular e Manutenível
Seções de skid e tubulação acessível encurtam as janelas de instalação e manutenção.
Descrição do Processo emdash; Exemplo de Fluxo Paralelo
A alimentação entra no circuito do primeiro efeito, mistura-se com o licor circulante e é aquecida com vapor direto no aquecedor H. No evaporador V1, a água vaporiza em seu ponto de ebulição. O licor então passa para o segundo efeito de menor pressão, onde o vapor do primeiro efeito se torna a fonte de calor. Essa reutilização em etapas continua em todos os efeitos, dimensionada por elevação do ponto de ebulição, ΔT permitido e demanda emdash; maximizando a eficiência térmica e minimizando OPEX.
Estrutura
Primeiro/segundo/terceiro efeito aquecedores e separadores, pré-aquecedores, condensador, pacote de vácuo, bombas de alimentação/circulação/descarga/condensado e instrumentação completa (vácuo, temperatura, pressão, vazão, nível). Módulos TVR ou MVR opcionais podem reutilizar ainda mais os vapores secundários.
Características Principais
- Taxa de evaporação: 500 kg/h a 80 t/h.
- Materiais: SS304 ou SS316L (outros sob consulta).
- Operação a vácuo e baixa temperatura: Tempo de residência curto; suave para componentes sensíveis ao calor.
- Interiores sanitários: Tubos sem costura polidos com espelho reduzem a incrustação; fácil CIP.
- Alta taxa de concentração: A hidrodinâmica de filme descendente lida com alimentações viscosas; tempo de concentração curto.
- Automação: CLP/IHM, intertravamentos, tendências, controle de receita.
- Trens de processo personalizados: Configurados por química da alimentação, BPE e utilidades do cliente.
Aplicações
Concentração e reutilização de efluentes em fabricação de papel, química e farmacêutica, têxtil/tingimento, alimentos e bebidas, cervejarias, automotivo; concentração de rejeito de OI; recuperação de sal via cristalização a vácuo; pré-tratamento ZLD.
Evaporador de Filme Descendente Típico de Três Efeitos emdash; Especificações e Parâmetros Técnicos
| Parâmetro / Especificações | HP-3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 |
|---|
| Capacidade de evaporação (kg/h) | 3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 |
| Consumo de vapor bruto (kg/h) | 900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 |
| Grau de vácuo de cada efeito | Primeiro Efeito | 0 |
| Segundo Efeito | 448 |
| (mmHg) | Terceiro Efeito | 640 |
| Temperatura de evaporação de cada efeito | Primeiro Efeito | 99 |
| Segundo Efeito | 76 |
| Terceiro Efeito | 53 |
| Pressão do vapor para evaporação (MPa) | 0,6–1,0 (Pressão absoluta) |
| Teor de sólidos na alimentação (%) | 6–7 (exemplo) |
| Teor de sólidos na saída (%) | 42–48 (exemplo) |
Comparação de Desempenho para Diferentes Evaporadores
| Item | Evaporador de Efeito Único | Evaporador de Múltiplos Efeitos | Evaporador TVR | Evaporador MVR |
|---|
| Consumo de energia | O consumo de energia é muito maior do que os outros; em teoria, 1 tonelada de água consome 1 tonelada de vapor. | Comparativamente economizador de energia em relação ao efeito único. | Baseado no multi-efeito tradicional com mais um efeito adicionado; requer vapor de maior pressão para acionamento. | A opção mais econômica em termos de energia para evaporadores em geral, mas requer ~10–40 kW de energia elétrica para o compressor. |
| Área ocupada | Pequena | Grande | Grande | Pequena |
| Fontes de energia | Vapor e energia; precisa de rede de tubulação de vapor e caldeira. | Vapor e energia; precisa de rede de tubulação de vapor e caldeira. | Vapor e energia; precisa de rede de tubulação de vapor e vapor de alta pressão. | Elétrico; sem necessidade de grande rede de vapor, sistema de circulação em circuito fechado. |
| Automaticidade | Semi-automático | Operação totalmente automática, evaporação contínua | Operação totalmente automática, evaporação contínua | Operação totalmente automática, evaporação contínua |

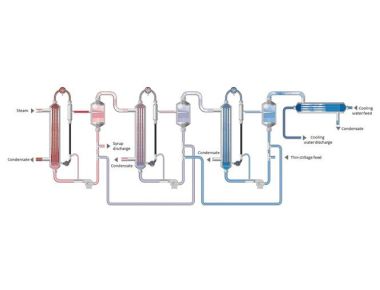

Gráfico do Princípio de Funcionamento

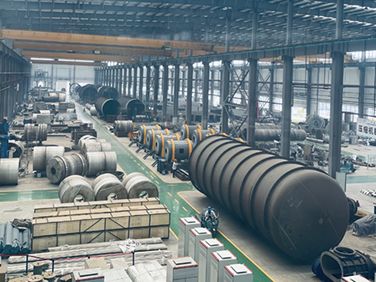

Nosso Local de Produção
