Sistema de Juice Concentration Multiple Effect Evaporation

Multi evaporador do efeito MIM sistema para a concentração de suco de /mango do suco/suco açucarado do açúcar

Introdução básica da multi evaporação do efeito

Os multi usos do evaporador de filme de queda do efeito o princípio da evaporação de filme de queda aquecer e ferver a solução diluída para vaporizar a parte da água, para conseguir a finalidade de concentrar a solução. A unidade adota o processo de produção contínuo. Tem as vantagens da grande relação de concentração (1/5-1/10), escala larga da viscosidade (< 400CP="">a polpa do milho e o suco do maltose na indústria do amido, o suco e o sêmen flavored na indústria alimentar e no leite na indústria de leiteria, concentração das grões do destilador filtram na indústria de açúcar e na indústria do álcool.

A unidade tem o grande coeficiente de transferência térmica e a diferença pequena da temperatura da transferência térmica. De acordo com as características diferentes de materiais da evaporação e de alvos da evaporação, pode ser combinada no efeito dobro, nos três sistemas do efeito, quatro do efeito e cinco da evaporação do efeito. Pode igualmente usar o vapor de desperdício da parte superior do pacote de tubo ou do secador do disco e de outros baixos fontes de calor do valor calorífico (tais como o vapor condensado) como o fonte de calor do evaporador para transformar-se o evaporador do calor de desperdício, que pode extremamente reduzir o consumo de vapor cru e conseguir o efeito de poupança de energia máximo. Quando há uma suficiente fonte do vapor do calor de desperdício, nenhum vapor será necessário de todo, e os benefícios econômicos notáveis podem ser conseguidos.

Processo material

(1) a matéria prima é entregada ao preheater preliminar dianteiro pela bomba de alimentação através do medidor de fluxo eletromagnético, e incorpora então a parte superior do calefator do efeito preliminar através do distribuidor líquido para a evaporação e a concentração preliminares de filme de queda;

(2) o líquido concentrado primeiro efeito é transportado ao distribuidor superior do segundo calefator do efeito pela primeira bomba de circulação do material da parte inferior do efeito para a concentração secundária da evaporação de filme de queda.

(3) o líquido concentrado segundo efeito é transportado ao distribuidor superior do terceiro calefator do efeito pela segunda bomba de circulação do material da parte inferior do efeito por tempos do terço da concentração da evaporação de filme de queda;

(4) o terceiro efeito concentrou a descarga líquida, de acordo com a detecção em linha do hidrômetro, detecção do tempo real da concentração material, se a concentração material alcança as exigências ajustadas, ele será interconectado com a válvula de descarga para abrir a válvula de descarga e para transportar o material ao tanque do produto acabado, de outra maneira, abrirá a válvula material da circulação para fazer o material reciclar outra vez no evaporador para a re evaporação.

Processo do vapor

O vapor cru entra no calefator do efeito preliminar para a concentração de aquecimento da evaporação: o vapor secundário gerado pelo efeito preliminar aquece o efeito secundário, e assim por diante. O vapor secundário gerado pelo terceiro efeito entra no condensador da extremidade para a condensação que refrigera, e a água condensada é descarregada pela bomba condensada.

Processo condensado

A água condensada produzida pelo efeito preliminar que pré-aquece os materiais através da tubulação de transferência da água na parte inferior do escudo, para salvar o consumo de vapor cru;

A água condensada produzida pelo efeito secundário e do terço é descarregada pela bomba condensada, e a descarga alcançou a poluição zero. O gás não de condensação é conectado ao condensador da extremidade pela tubulação de gás não de condensação e descarregado pela bomba de vácuo.

Aplicação

Os evaporadores do efeito múltiplo são amplamente utilizados nas seguintes áreas conforme a exigência.

Tratamento da efluência: As indústrias como químico, farmacêutico, a matéria têxtil, a tingidura, as cervejarias, os automóveis, o leite, as indústrias alimentares etc., geram as efluências do processo que são prejudiciais ao ambiente. Estas efluências consistem geralmente na água na enorme quantidade e no desperdício (contaminadores). Evaporando a água da efluência usando ME resultados do sistema na reciclagem da água.

Dessanilização: A rejeição de RO (osmose reversa) tem uma enorme quantidade da água. Com MIM a água pode ser reciclada.

Indústria de Pharma da indústria química: Para a produção de produto a concentração desejada é exigida ou necessidade desejada do material de ser separado. Usando ME a concentração desejada sistema é conseguida.

Indústria do leite: O leite pode ser concentrado no MIM sistema.

Sugar Industry: O suco açucarado do açúcar pode ser concentrado com MIM sistema.

Indústrias alimentares: A concentração do suco de tomate, salsichas, concentração do suco de fruto pode ser feita em MIM sistema.

Vantagens: A evaporação pode ser conseguida com baixo consumo de fonte de calor.

Princípio de funcionamento

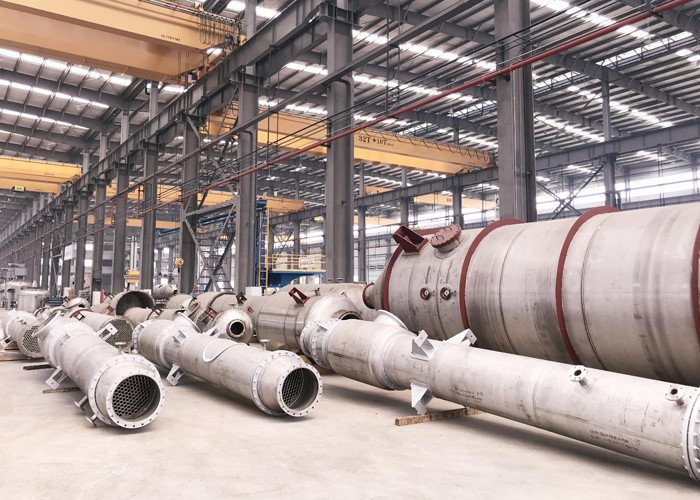

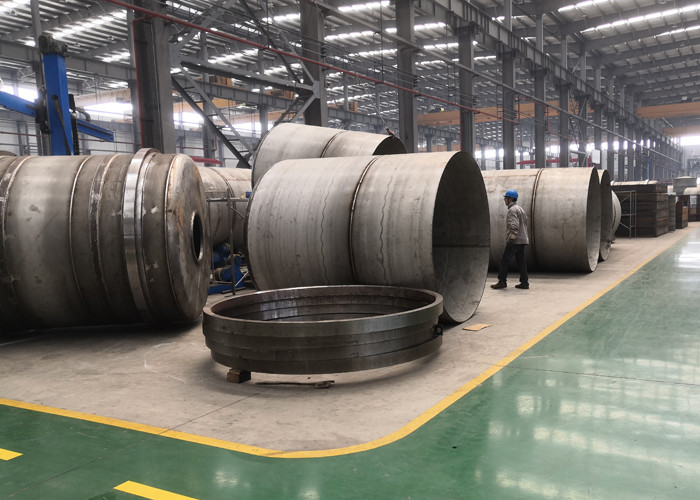

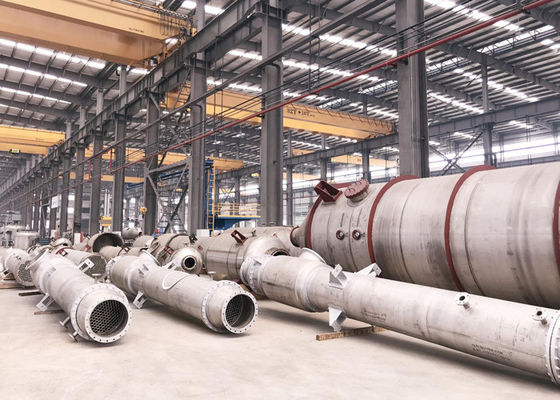

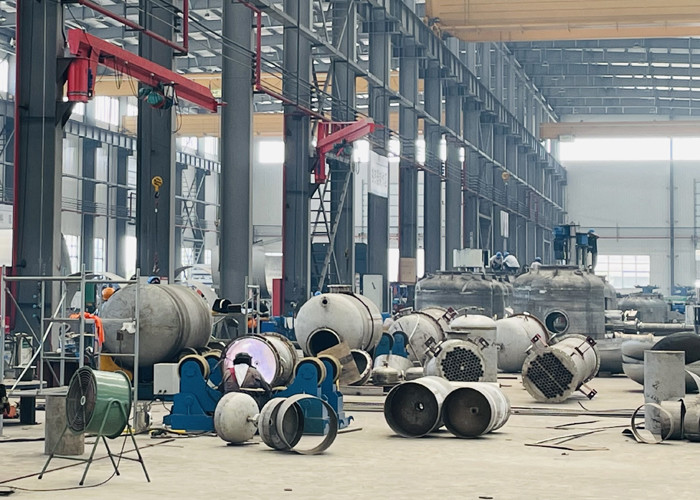

Equipamento de produção avançado
