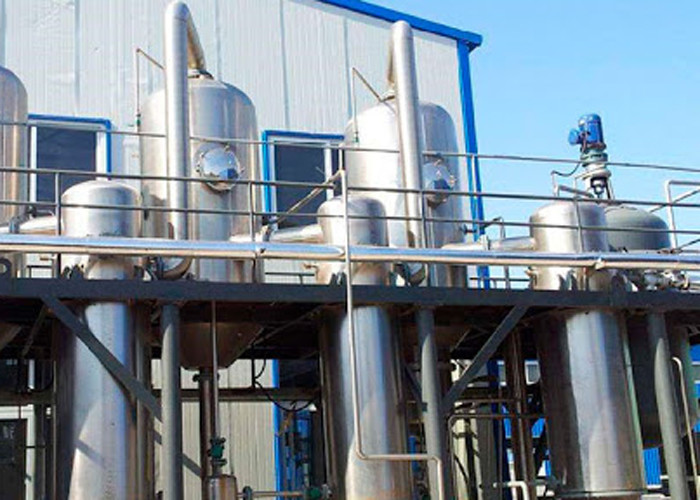

Evaporador de filme de queda do efeito múltiplo do vácuo ISO9001

Evaporador de filme de queda do efeito do vácuo eficiente alto do preço de fábrica multi/cristalizador da evaporação

Evaporação de efeito múltiplo

Os processos da evaporação de efeito múltiplo podem aperfeiçoar o uso eficaz da energia das facilidades com da reciclagem do vapor.

Funcionamento

O vapor forneceu durante o primeiro efeito produz o vapor em uma pressão mais baixa. Estes vapores são então num segundo efeito usado como um vapor de aquecimento do vapor.

O número de efeitos varia e pode ir até a 8. O número de efeitos é escolhido de acordo com o investimento e os custos de operação.

Os vapores na tomada do último efeito devem ser condensados.

Princípio do fluxo paralelo do exemplo

A solução incorpora o circuito do evaporador da primeira fase. Mistura com a solução circulada e é aquecida aqui no calefator H com vapor. No evaporador V1, o solvente (água) evapora ao refrigerar a solução à temperatura de ebulição. A solução flui então à segunda etapa, que é operada sob a pressão reduzida e assim em uma temperatura mais baixa. O vapor gerou na primeira fase é usado como um meio de aquecimento para a evaporação da solução na segunda etapa. Este processo pode ser repetido diversas vezes segundo a elevação do ponto de ebulição da solução e das condições existentes do quadro. O vapor da última fase é condensado através da água refrigerando. Se o sal será cristalizado na planta, uma evaporação mais adicional concentra a solução a tal ponto que os cristais são formados. Se desejados, os cristais na suspensão podem então ser separados da solução e ser secados.

Apropriado para algum tipo de evaporador

O evaporador do efeito múltiplo pode ser composto dos evaporadores do filme de queda, os forçados ou flash-refrigerar da circulação.

Aplicação

Esta tecnologia é grande quando o custo do vapor é baixo.

Major Advantages de sistemas do Multi-efeito:

Capacidade para maximizar o uso da energia da entrada (economia do vapor)

Energia reduzida exigida para correr o sistema completo

Carga de condensação reduzida com efeitos adicionais (água menos refrigerando necessária)

Controle de fluxo do licor

Coleção e processamento condensados hediondos convenientes

Capacidade para fazer a limpeza em linha de efeitos individuais

Eficiência térmica máxima com opção simultânea do fluxo

Parâmetros técnicos do evaporador de filme de queda

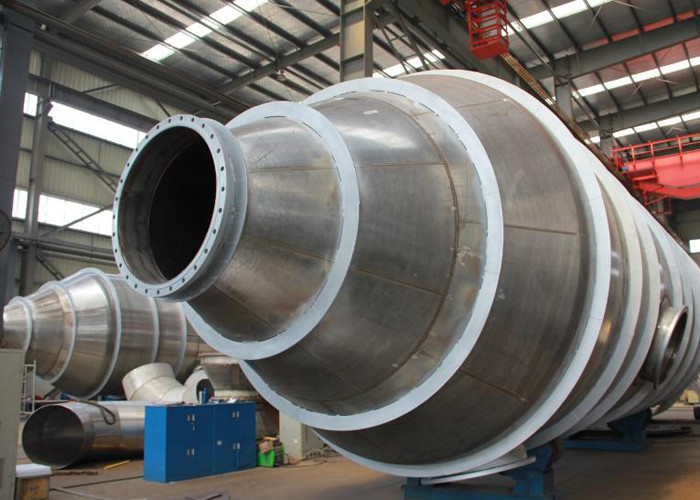

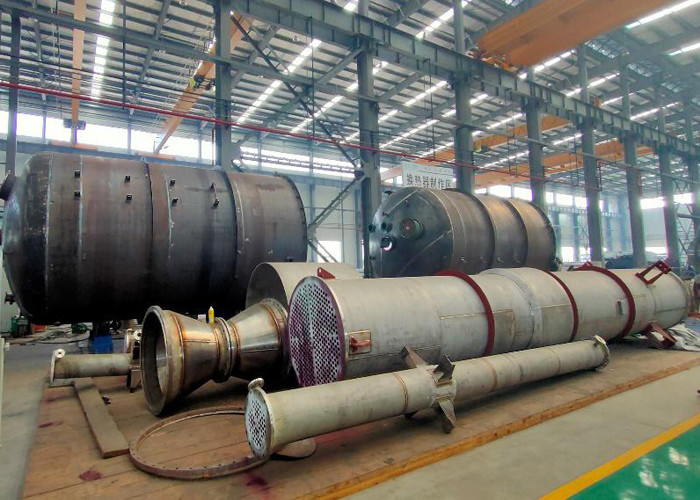

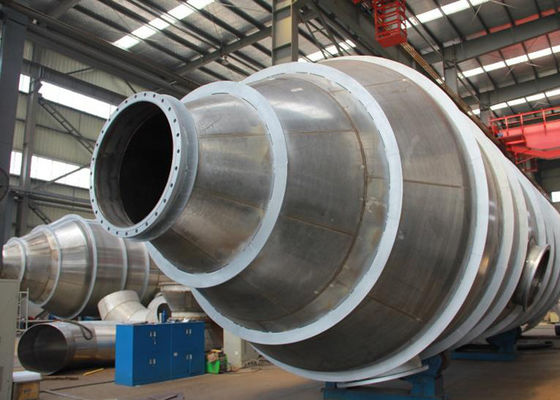

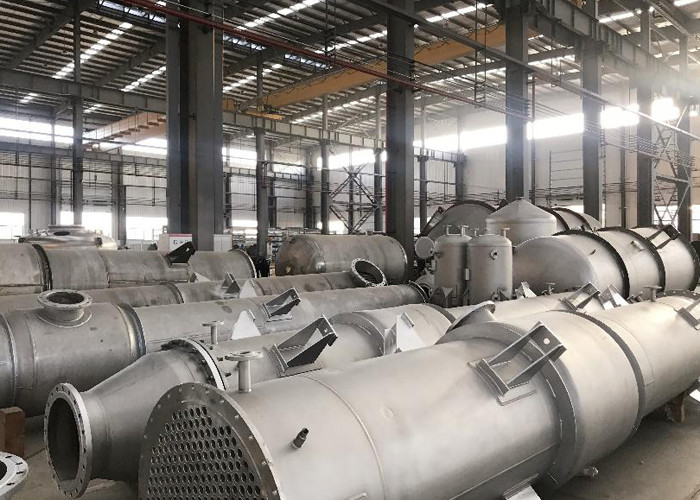

Nosso local da produção
