Escala industrial de aço inoxidável eficiente alta de coluna de destilação de TVR do evaporador de TVR com a bomba de jato do vapor
EVAPORADORES DE TVR
Os evaporadores de TVR usam o Recompression térmico do vapor aos recompress um a parcela do vapor do separador do vapor e misturam-no com o vapor para aquecer a primeira fase.
Processo para o evaporador de TVR
O Recompression térmico do vapor (TVR) ocorre normalmente através de umas ou várias fases utilizando o vapor médio ou de alta pressão em um ejetor que reciclam uma parcela do vapor do separador e do misturar do vapor com o vapor. Esta mistura é usada aquecendo-se da primeira fase da evaporação.
O consumo do vapor para um evaporador de TVR variará entre aproximadamente 0,3 - 0,07 quilogramas de vapor pela evaporação da água do quilograma segundo o número de fases sobre que o recompression ocorre.
Este projeto prevê a maquinaria menos cara do que em linha reta projetos calorosos do vapor mas exige a pressão a motor do vapor.
Compressores Thermo
Os compressores Thermo são projetados reciclar a energia calorífica capturando e recompressing o vapor de desperdício para o uso em outra parte.
Os compressores Thermo, como ejetores, não têm nenhuma peça movente. O projeto mecânico consiste em uma caixa de vapor, em um suporte do bocal, em uns bocais, e em um difusor.
O compressor thermo usa o vapor de alta pressão, como um líquido a motor, que entre na caixa de vapor e a expanda através do bocal.
O vapor de alta velocidade arrasta então o vapor de desperdício, em uma câmara de mistura onde os líquidos sejam combinados.
Os líquidos misturados recompressed então a uma pressão imediata através do difusor, que atua como um bocal no reverso, reciclando a energia da velocidade para exercer pressão sobre a energia.
Os compressores Thermo são projetados para aplicações no alimento, no petróleo, no produto químico, no poder, e nas indústrias de papel. O recompression térmico é aplicado tipicamente nas indústrias da leiteria e do suco para recapturar e reutilizar o vapor dos evaporadores durante o processo da concentração.
Todos os compressores thermo são projetados e o desempenho testou para encontrar as especificações exigentes do nosso cliente.
Para aprender mais sobre sistemas thermo da recuperação de calor do compressor, e discutir sua processo ou aplicação específica, sentem por favor livres contactar-nos.
Características
Somente uma fração da energia da evaporação tem que ser usada sob a forma do vapor vivo.
Baixos custos de investimento.
Adaptar em plantas existentes é possível.
Apropriado para várias aplicações.
Variações
Aumento no número de fases para reduzir o consumo do vapor.
Com ou sem a separação de sal.
Conceitos pré-aquecendo diferentes.
Condensação do vapor em excesso na mistura ou nos condensadores de superfície.
| Comparação de desempenho para o evaporador diferente | ||||
| Artigo | Evaporador de único efeito | evaporador do multi-efeito | Evaporador de TVR | Evaporador da MVR |
| Consumo de energia | o consumo de energia é muito mais alto do que outro, água de 1 toneladas consumirá o vapor de 1 toneladas na teoria | comparativamente conservação de energia | A base no evaporador tradicional do multi-efeito, um mais efeito adicionado, mas vapor de alta pressão conduzido precisou | A tecnologia a mais de poupança de energia para o evaporador, mas consumo de potência 10-40kwh |
| Espaço | Pequeno | grande | grande | pequeno |
| Fontes de energia | vapor & poder, rede da tubulação de vapor da necessidade e caldeira | vapor & poder, rede da tubulação de vapor da necessidade e caldeira | o vapor & o poder, a rede da tubulação de vapor da necessidade e a caldeira, precisam o vapor de alta pressão. | a eletricidade, não precisa a rede da tubulação, todo o sistema da circulação do fim-laço |
| Automaticidade | Semi automático | Operação automática completa, evaporação contínua | Operação automática completa, evaporação contínua | Operação automática completa, evaporação contínua |
Desenho do princípio de funcionamento

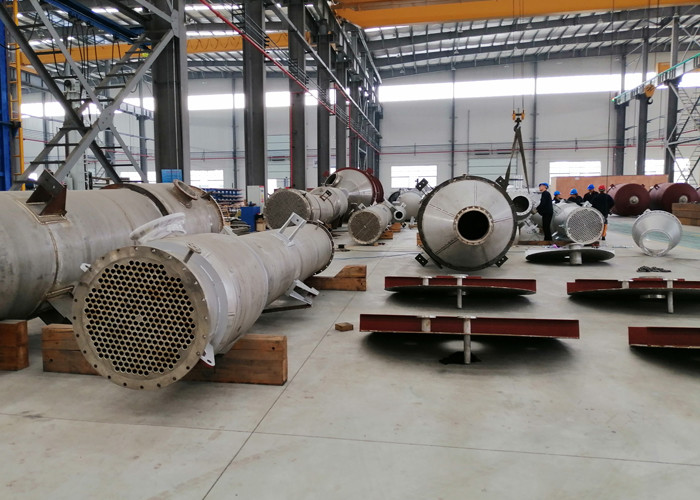

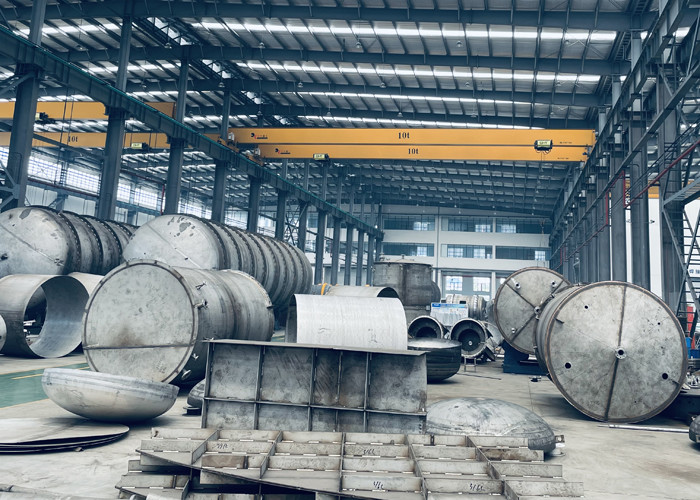

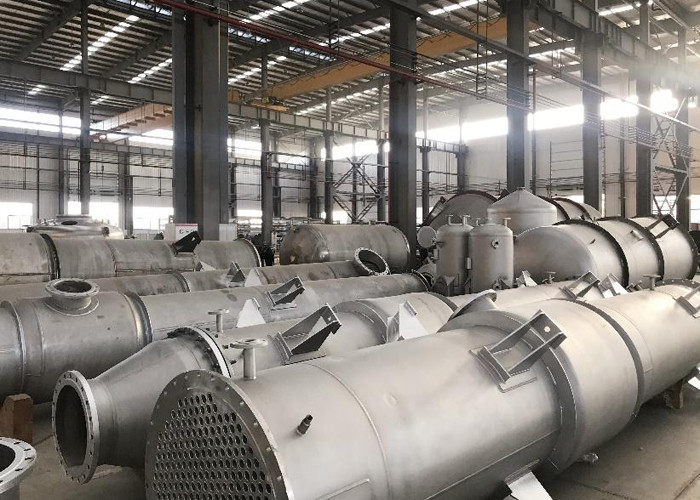

Local da oficina
Certificado
Nossos produtos são vendidos em todo o mundo. Você pode ter certeza de todo o processo de nossos produtos.
