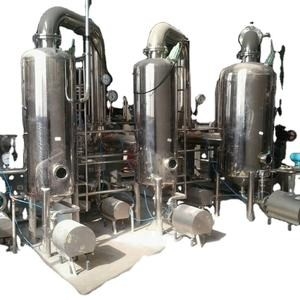

Eficiência elevada TVR Evaporador de aço inoxidável TVR Coluna de destilação Escala industrial com bomba de jato de vapor
AVAPORADORES TVR
Os evaporadores TVR utilizam a Recompressão térmica de vapor para recomprimir uma parte do vapor do separador de vapor e misturá-lo com o vapor para aquecer a primeira fase.
Processo para o evaporador TVR
Thermal Vapour Recompression (TVR) normally takes place across one or more stages by utilizing medium or high pressure steam in an ejector which recycle a portion of the vapour from the vapour separator and mixing it with the steamEsta mistura é utilizada para aquecer a primeira fase de evaporação.
O consumo de vapor de um evaporador TVR variará entre 0,3 e 0,07 kg de vapor por kg de evaporação de água, dependendo do número de etapas em que ocorre a recompressão.
Este projeto prevê máquinas menos caras do que os projetos de aquecimento direto a vapor, mas requer pressão de vapor de motor.
Compressores térmicos
Os termocompressores são concebidos para reciclar a energia térmica através da captura e recompressão de vapor residual para utilização noutro local.
Os termocompressores, como os ejetores, não têm partes móveis.
O termocompressor usa vapor de alta pressão, como fluido motriz, que entra no cofre de vapor e se expande através do bocal.
O vapor de alta velocidade entra então no vapor de resíduos, numa câmara de mistura onde os fluidos são combinados.
Os fluidos misturados são então recomprimidos para uma pressão imediata através do difusor, que atua como um bocal em sentido inverso, reconverting energia de velocidade para energia de pressão.
Os termocompressores são projetados para aplicações nas indústrias de alimentos, petróleo, química, energia e papel.A recompressão térmica é tipicamente aplicada nas indústrias de laticínios e sucos para recuperar e reutilizar o vapor dos evaporadores durante o processo de concentração.
Todos os termocompressores são projetados sob medida e testados para atender às especificações dos nossos clientes.
Para saber mais sobre os sistemas de recuperação de calor de termocompressores e para discutir o seu processo ou aplicação específica, sinta-se à vontade para entrar em contato conosco.
Características
Apenas uma fracção da energia de evaporação tem de ser utilizada sob a forma de vapor vivo.
Baixos custos de investimento.
A adaptação em instalações existentes é possível.
Adequado para várias aplicações.
Variantes
Aumentar o número de etapas para reduzir o consumo de vapor.
Com ou sem separação de sais.
Diferentes conceitos de pré-aquecimento.
Condensação do excedente de vapor em condensadores de mistura ou de superfície.
| Comparação de desempenho para DiferenteEvaporador | ||||
| Ponto | Evaporador de efeito único | Evaporador multi-efecto | Evaporador TVR | Evaporador MVR |
| Consumo de energia | O consumo de energia é muito maior do que os outros, 1 tonelada de água consumirá 1 tonelada de vapor em teoria | Conservação de energia comparativamente | Baseado em evaporador tradicional de efeito múltiplo, mais um efeito adicionado, mas necessário um vapor a maior pressão | A tecnologia mais econômica de energia para o evaporador, mas 10-40kwh de consumo de energia |
| Espaço do piso | Pequeno | grande | grande | pequeno |
| Fontes de energia | vapor e energia, necessidade de rede de tubos de vapor e caldeira | vapor e energia, necessidade de rede de tubos de vapor e caldeira | vapor e energia, precisam de rede de tubos de vapor e caldeira, precisam de vapor de alta pressão. | Não preciso de rede de tubulações, todo o sistema de circulação de circuito fechado. |
| Automação | Semi-automático | Função totalmente automática, evaporação continua | Função totalmente automática, evaporação continua | Função totalmente automática, evaporação continua |
Desenho do princípio de funcionamento

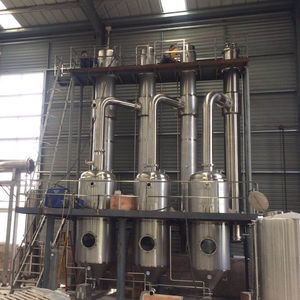

Localização da oficina
