Evaporador industrial de Vacuum Evaporation Machine TVR do destilador da água
Descrição
O sistema do evaporador de TVR é melhorado comparado ao sistema que descarrega diretamente o vapor secundário. Usa uma bomba de calor do jato para recuperar a parte do vapor secundário. Desde que o vapor de alta pressão da bomba de calor 1kg do jato pode somente ejetar 0.3kg do vapor secundário, assim que embora este sistema é simples e compacto, seu uso eficaz da energia é relativamente baixo. Os formulários comuns da evaporação da bomba de calor são geralmente a evaporação mecânica da bomba de calor da compressão da evaporação acima mencionada da bomba de calor do jato (TVR) e do vapor secundário direto da compressão (MVR). Nos últimos anos, devido ao progresso significativo na tecnologia de materiais de engenharia, de estrutura e de fabricação e com a elevação de preços da energia, as bombas de calor mecânicas da compressão tornaram-se cada vez mais importantes. As bombas de calor são amplamente utilizadas para a evaporação e a concentração de várias soluções diluídas. Na produção industrial real, o uso da tecnologia da evaporação da bomba de calor provou ser muito econômico. O dispositivo da bomba de calor precisa somente de consumir uma pequena quantidade da energia de alta qualidade para obter mais energia calorífica, que reduz o desperdício de energia. Na maioria de aplicações, o consumo de energia de evaporação da bomba de calor é muito mais baixo do que aquele do único-efeito ou da evaporação do multi-efeito, e o uso da tecnologia da bomba de calor pode substituir um grande número salas de caldeira, combustível de salvamento, reduzindo a poluição atmosférica, e reduzindo o uso do calor de desperdício. Em consequência da poluição de calor, o saneamento ambiental da cidade é limitado para ser melhorado, e é igualmente benéfico ao equilíbrio ecológico. A evaporação da bomba de calor é um método muito seguro da evaporação com consumo de baixa energia. Devido à economia de energia e à estabilidade, foi amplamente utilizada no processo químico.
Especificação
o custo de corrida do evaporador 10T/h compara | |||
Nome | Evaporador da MVR | evaporador do Triplo-efeito | |
Custo do consumo do vapor | 0,6 (consumo pré-aquecendo material do vapor) t/h×180RMB/t=108RMB/h | [4.0+0.6 (consumo pré-aquecendo material do vapor)]t/h×180RMB/t=828RMB/h | |
Carga elétrica | 500kw/h×0.80RMB/kw=400RMB/h | 160kw/h×0.80RMB/kw=128RMB/h | |
Recuperação da água condensada | 10.6t/h×3RMB/t=32RMB/h | 14.6t/h×3RMB/t=44RMB/h | |
Custo de operação pela hora | 108+400-32=476RMB/h | 828+128-44=912RMB/h | |
Custos de operação anuais | 476RMB/h×24h×300day=3427200RMB | 912RMB/h×24h×300day=6566400RMB | |
Diferença de custos de operação anual: 6566400-3427200=3139200RMB |
Característica
A MVR - o sistema da evaporação da circulação consiste no equipamento principal do evaporador, separador e forçado - bomba de circulação forçada, e compressor do vapor. O calor material das trocas com o vapor fora do tubo no tubo do evaporador, e a temperatura aumentam; a solução após a elevação da temperatura é dividida em duas fases de vapor e de solução, e o vapor aumenta ao separador, e o desembaçador separa o líquido arrastado no vapor. As gotas são refinadas e enviadas ao compressor. O compressor comprime o vapor e transporta-o ao escudo do evaporador para que o vapor de aquecimento realize a reciclagem secundária do vapor e a evaporação contínua. A evaporação produz o vapor secundário que transborda do material, o material é concentrado em material supersaturated, cristalizado, e a pasta de cristal é saída do encanamento da circulação pela bomba da descarga; o licor de mãe entra no forçado - bomba de circulação, entra no evaporador sob a ação da bomba de circulação, e evapora então. Este ciclo é evaporado continuamente para concentrar-se e cristalizar-se. Tem as seguintes vantagens: 1. apropriado para os materiais com viscosidade alta, 2. materiais com partículas; 3. relação de concentração alta; 4. caudal do encanamento, não fáceis altos à parede seca ou à escala.
Aplicação
Evaporação e concentração para a indústria de processo
1)fermentação do alimento (aginomoto, ácido cítrico, amido e açúcar)
2)farmácia (preparação tradicional de Chinesemedicine, concentração da baixa temperatura da medicina ocidental)
3)produto químico fino (inseticida, tinturas sintéticas, pigmentos orgânicos, pinturas, especiaria e essência, cosméticas)
4)produto químico do cloro (concentração da água salgada)
5)o seawater dessaliniza
6)metalúrgico dentro
de “solução zero liberações” para águas residuais industriais
1)Água do desperdiçador da amônia e do cloreto, água múltipla do desperdiçador de sal inorgánico
2)águas residuais de galvanização
3)águas residuais imprimindo e de tingidura
4)águas residuais da indústria alimentar
5)águas residuais do papel
6)petroquímica, águas residuais da metalurgia

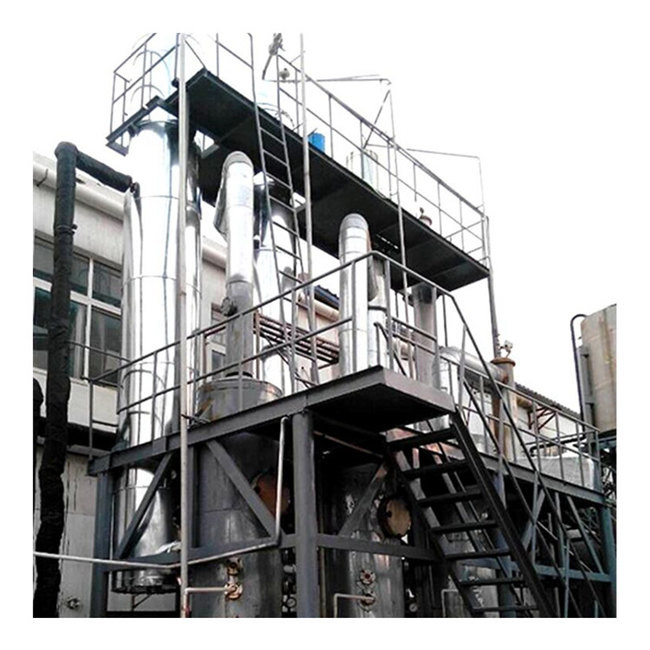

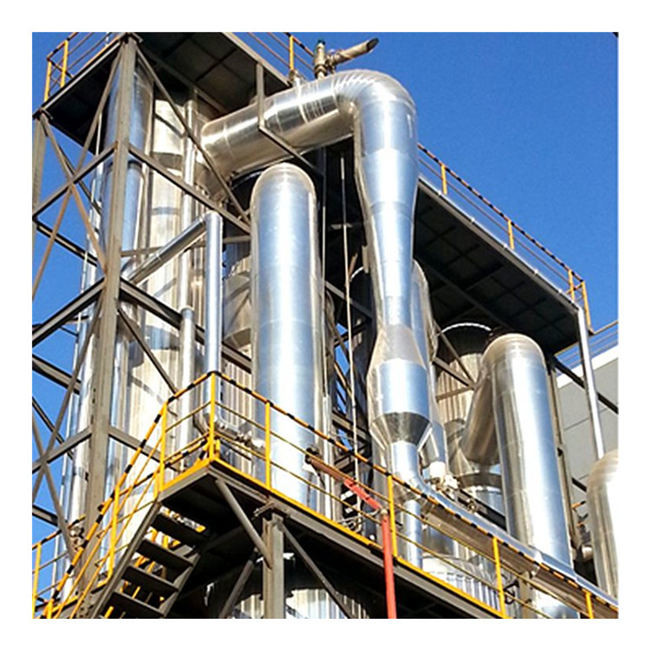

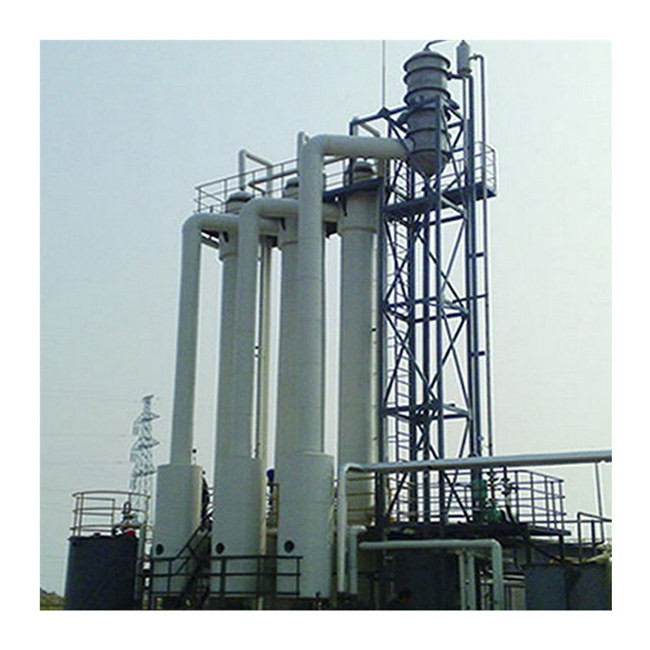

Imagem
