Evaporadores térmicos do Recompression do vapor
Preço de fábrica para o sistema térmico da evaporação do recompression do vapor de acordo com a exigência de clientes
os evaporadores térmicos do recompression do vapor (TVR) usam um thermocompressor para reduzir o vapor exigido pela libra de evaporação-final que reduz custos do consumo e do salvamento de energia.
Como trabalho térmico dos evaporadores do Recompression do vapor
Para reduzir o consumo de energia, o vapor de água de um evaporador é arrastado e comprimido com vapor de alta pressão em um thermocompressor assim que pode ser condensado no permutador de calor do evaporador. A pressão resultante é intermediária àquela do vapor a motor e do vapor de água. Um thermocompressor é similar a um ejetor de ar do vapor-jato usado para manter o vácuo em um evaporador.
Somente uma parcela do vapor de um evaporador pode ser comprimida em um thermocompressor com o restante condensado no permutador de calor do seguinte-efeito ou em um condensador. Um thermocompressor é usado normalmente em um evaporador do único-efeito ou no primeiro efeito de um evaporador dobro ou do triplo-efeito para reduzir o consumo de energia. Como o recompression mecânico, o recompression térmico é mais aplicável aos baixos líquidos e ao ponto baixo da elevação do ferver-ponto moderar temperaturas diferenciais no permutador de calor para minimizar a relação de compressão.
O evaporador do dobro-efeito com recompression térmico exige 33% menos vapor do que o efeito dobro convencional. Essencialmente, o uso do vapor para o efeito dobro com recompression térmico é comparável àquele de um evaporador do triplo-efeito.
Características do cristalizador térmico da evaporação do recompression do vapor:
1. Em processo do recompression térmico do vapor, o vapor na câmara de ebulição recompressed a um de alta pressão na câmara de aquecimento de acordo com o princípio da bomba de calor.
2. A temperatura do vapor saturado que corresponde a esta pressão de aquecimento do vapor é alta
Parâmetros térmicos do cristalizador da evaporação do recompression do vapor:
Evaporação (t/h) 0.5-4
Consumo cru do vapor (t/h) evaporação 0.2x/medidor do três-efeito
Pressão crua do vapor (MPa) 0.2-0.4
Relação de consumo da energia do vapor (t/t) 0,02
Evaporação da energia elétrica (quilowatt) (28-62) x
O compressor fornece a variação da temperatura 10-40℃
Variação da temperatura 40-80℃ da evaporação
APLICAÇÃO

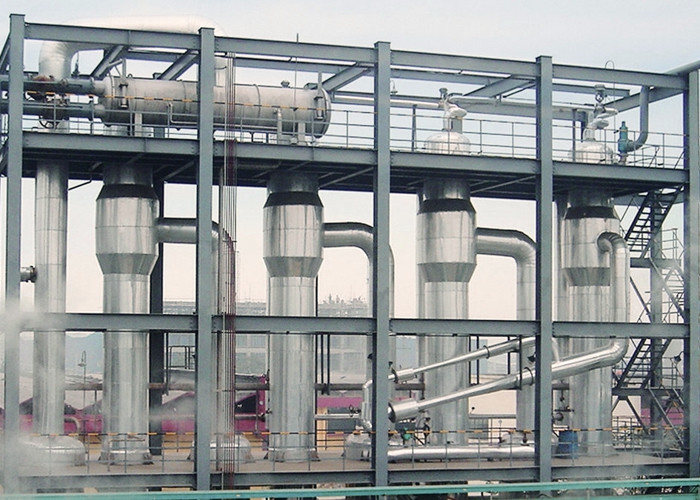

O filme de queda TVR do evaporador fornece um sistema totalmente automático e contínuo da evaporação. O filme de queda TVR do evaporador é apropriado para a produção da escala de produtos completa. O sistema é específico do cliente projetado, e consequentemente disponível para uma vasta gama de composições e de capacidades de produto.
| Comparação de desempenho para o evaporador diferente | ||||
| Artigo | Evaporador de único efeito | evaporador do multi-efeito | Evaporador de TVR | Evaporador da MVR |
| Consumo de energia | o consumo de energia é muito mais alto do que outro, água de 1 toneladas consumirá o vapor de 1 toneladas na teoria | comparativamente conservação de energia | A base no evaporador tradicional do multi-efeito, um mais efeito adicionado, mas vapor de alta pressão conduzido precisou | A tecnologia a mais de poupança de energia para o evaporador, mas consumo de potência 10-40kwh |
| Espaço | Pequeno | grande | grande | pequeno |
| Fontes de energia | vapor & poder, rede da tubulação de vapor da necessidade e caldeira | vapor & poder, rede da tubulação de vapor da necessidade e caldeira | o vapor & o poder, a rede da tubulação de vapor da necessidade e a caldeira, precisam o vapor de alta pressão. | a eletricidade, não precisa a rede da tubulação, todo o sistema da circulação do fim-laço |
| Automaticidade | Semi automático | Operação automática completa, evaporação contínua | Operação automática completa, evaporação contínua | Operação automática completa, evaporação contínua |

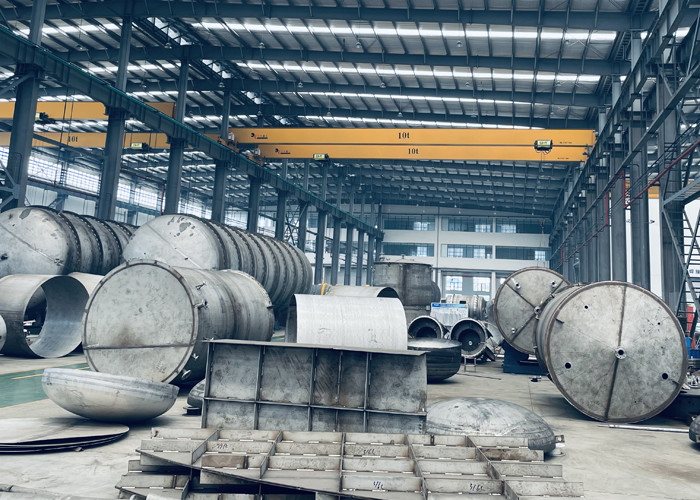

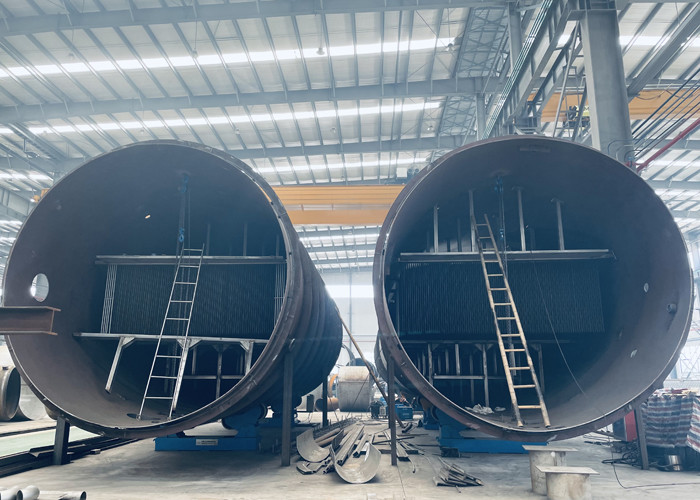

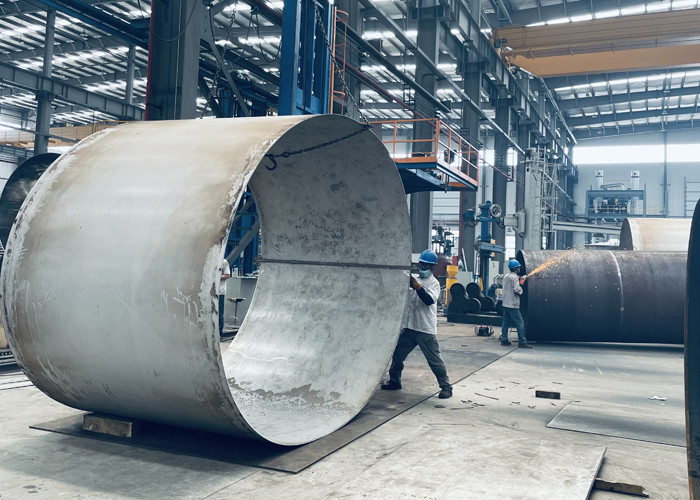

Equipamento de produção avançado
Nossos produtos são vendidos em todo o mundo. Você pode ter certeza de todo o processo de nossos produtos.
