Evaporação térmica do recompression do vapor amplamente utilizada para a evaporação Consentration e a cristalização
Recompression térmico do vapor (TVR)
Um método para reduzir o consumo de energia de um sistema caloroso do evaporador do vapor.
Usa o vapor de alta pressão como o líquido do motriz a um ejetor do vapor, para arrastar o vapor de mais baixa pressão reciclado e para descarregar o vapor combinado em uma pressão intermediária mais útil.
Os rlies do ciclo de compressão do vapor na temperatura de condensação do vapor de mais baixa pressão que aumenta com o aumento na pressão.
Espaço de aplicação:
O cristalizador térmico da evaporação do recompression do vapor é amplamente utilizado no alimento, o amido, a bebida, o farmacêutico, inseticida, produto químico e outras indústrias, assim como uma evaporação e um equipamento da concentração nos campos de águas residuais da alto-concentração em projetos ambientais do tratamento da água. É especialmente apropriado para a evaporação, concentração e cristalização de sais inorgánicos tais como o cloreto de sódio, soda cáustica e as soluções concentradas que contêm solventes orgânicos.
Composição do sistema:
Preheater, compressor do vapor, evaporador, separador, bomba de circulação, sistema de controlo elétrico, sistema da conexão do encanamento, plataforma da armação de aço e outros sistemas.
Quando o vapor térmico recompressed, de acordo com o princípio da bomba de calor, o vapor da câmara de ebulição está comprimido a um de alta pressão na câmara de aquecimento; isto é, a energia é adicionada ao vapor. Desde que a temperatura do vapor saturado que corresponde à pressão na câmara de aquecimento é mais alta, o vapor pode ser reutilizado para o aquecimento. Com esta finalidade, um compressor do jato do vapor é usado. Operam-se de acordo com o princípio de jato bombeiam, não têm nenhuma peça movente, são simples e eficazes no projeto, e asseguram a confiança de trabalho a mais alta.
Usar um compressor térmico do vapor tem o mesmos vapor/efeito de poupança de energia que a adição de um evaporador do efeito. O funcionamento do compressor térmico do vapor exige uma determinada quantia do vapor vivo, o vapor a motor assim chamado. Este o vapor a motor deve ser enviado ao efeito seguinte, ou ser enviado ao condensador como o vapor residual. A energia restante contida no vapor residual é aproximadamente equivalente à energia fornecida pelo vapor a motor.
A parte do vapor secundário do separador é conduzida pelo vapor de trabalho de alta pressão e entra no ejetor para misturar, levantar a pressão, e para incorporar então a câmara de aquecimento como o vapor de aquecimento para aquecer o líquido. A outra parte entra no condensador e é descarregada após a condensação. O vapor de aquecimento é condensado na água na câmara de aquecimento e descarregado. A solução no tubo é evaporada e concentrada sob o aquecimento do vapor de aquecimento, e descarregada após ter alcançado as exigências.
A bomba de calor do jato do vapor tem as características da estrutura simples, da operação estável e do preço baixo. Usando uma bomba de calor do jato do vapor, a eficiência é equivalente a adicionar um evaporador do efeito.
Características
Somente uma fração da energia da evaporação tem que ser usada sob a forma do vapor vivo.
Baixos custos de investimento.
Adaptar em plantas existentes é possível.
Apropriado para várias aplicações.
Variações
Aumento no número de fases para reduzir o consumo do vapor.
Com ou sem a separação de sal.
Conceitos pré-aquecendo diferentes.
Condensação do vapor em excesso na mistura ou nos condensadores de superfície.
Comparação de desempenho para o evaporador diferente | ||||
Artigo | Evaporador de único efeito | evaporador do multi-efeito | Evaporador de TVR | Evaporador da MVR |
Consumo de energia | o consumo de energia é muito mais alto do que outro, água de 1 toneladas consumirá o vapor de 1 toneladas na teoria | comparativamente conservação de energia | A base no evaporador tradicional do multi-efeito, um mais efeito adicionado, mas vapor de alta pressão conduzido precisou | A tecnologia a mais de poupança de energia para o evaporador, mas consumo de potência 10-40kwh |
Espaço | Pequeno | grande | grande | pequeno |
Fontes de energia | vapor & poder, rede da tubulação de vapor da necessidade e caldeira | vapor & poder, rede da tubulação de vapor da necessidade e caldeira | o vapor & o poder, a rede da tubulação de vapor da necessidade e a caldeira, precisam o vapor de alta pressão. | a eletricidade, não precisa a rede da tubulação, todo o sistema da circulação do fim-laço |
Automaticidade | Semi automático | Operação automática completa, evaporação contínua | Operação automática completa, evaporação contínua | Operação automática completa, evaporação contínua |
Desenho do princípio de funcionamento

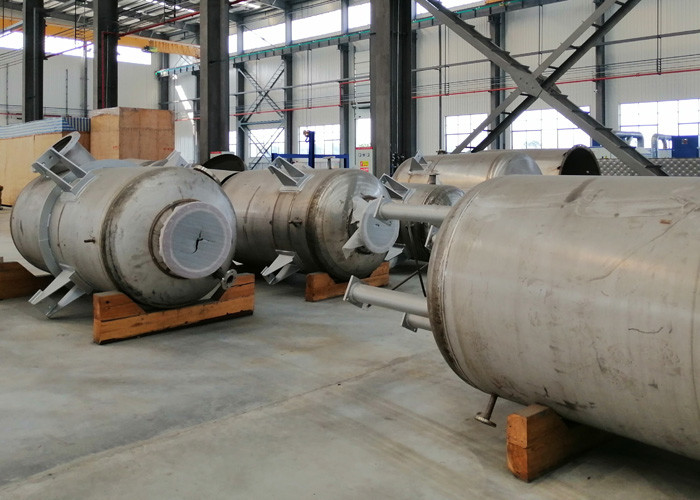

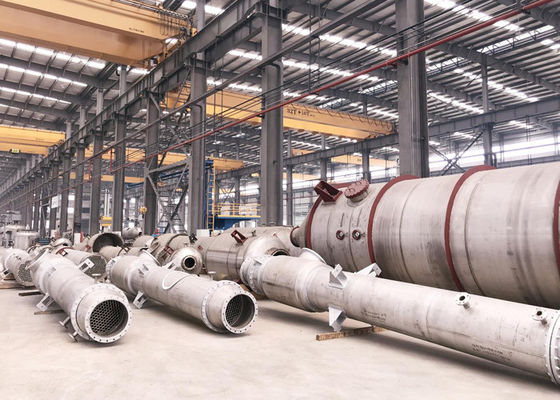

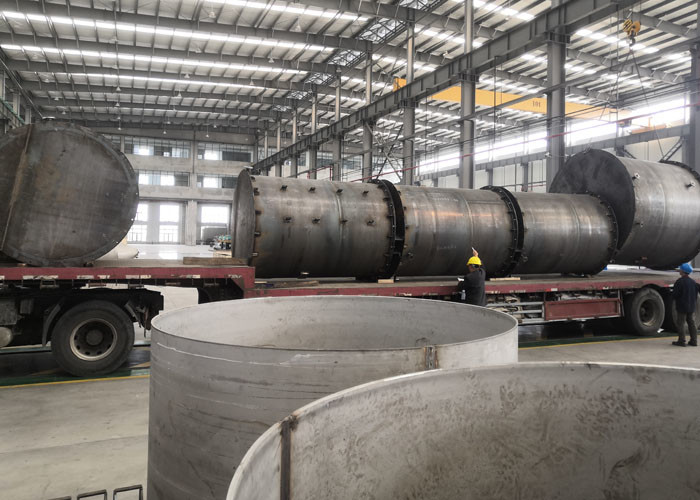

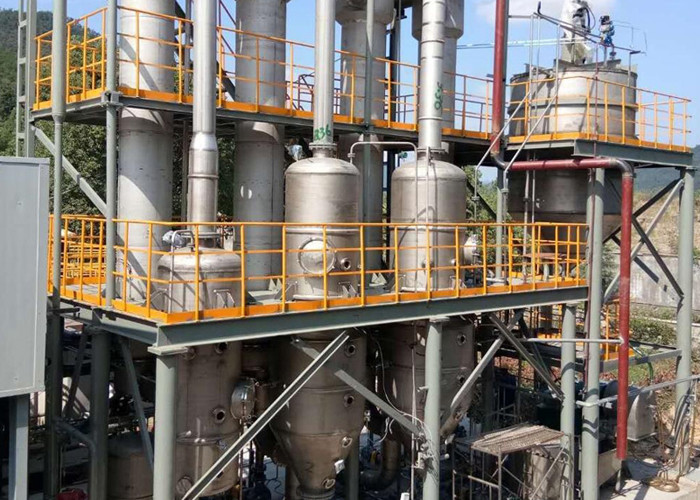

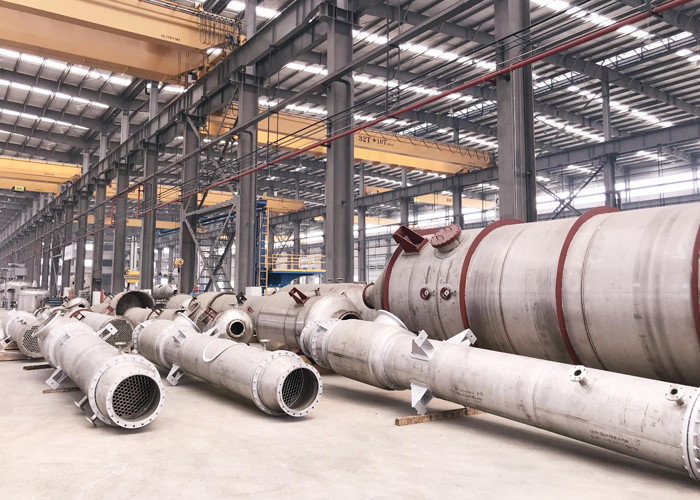

Nossa oficina e instalação do cliente
