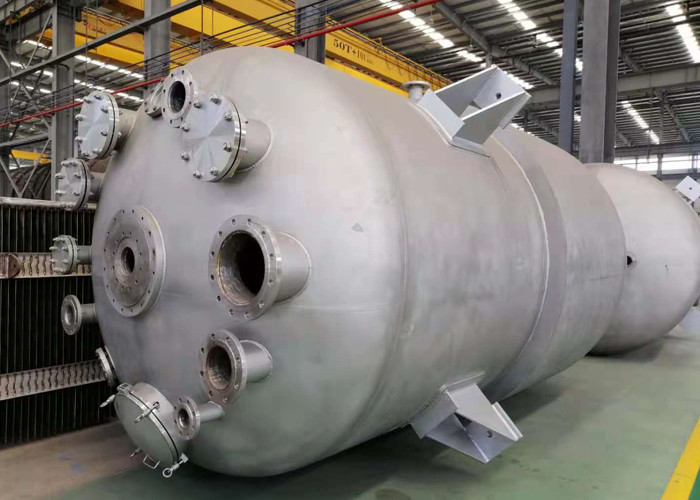

Evaporador térmico automático de TVR do Recompression do vapor
Evaporação de TVR e equipamento da concentração
É um equipamento da cristalização da concentração da evaporação que use a bomba de calor de TVR à peça dos recompress do vapor secundário como o fonte de calor da câmara de aquecimento.
As condições da fonte para a fonte estável do vapor saturado acima de 0.7MPa são exigidas.
O desempenho de TVR é relacionado diretamente ao efeito da economia do vapor, assim que é necessário usar produtos com desempenho garantido da operação.
Se a qualidade e o desempenho de TVR são pobres, o efeito de salvamento do vapor não é óbvio, e é fácil danificar devido ao ruído e à vibração.
Descrição de processo
A solução é pré-aquecida com condensado e incorpora o circuito da evaporação. Mistura com a solução circulada e é aquecida aqui no calefator H. No evaporador V, o solvente (água) evapora ao refrigerar a solução à temperatura de ebulição. O vapor resultante do vapor é comprimido a um nível de alta pressão e de temperatura pela bomba de jato do vapor com a ajuda do vapor, de modo que possa ser usado como um meio de aquecimento aquecendo a solução circulada. O vapor adicional é condensado. Se o sal será cristalizado na planta, uma evaporação mais adicional concentra a solução a tal ponto que os cristais são formados. Se desejados, os cristais na suspensão podem então ser separados da solução e ser secados.
Características
Somente uma fração da energia da evaporação tem que ser usada sob a forma do vapor vivo.
Baixos custos de investimento.
Adaptar em plantas existentes é possível.
Apropriado para várias aplicações.
DESTAQUES
A produção longa corre devido aos padrões higiênicos altos
Tecnologia provada
Inteiramente limpável (limpar no lugar)
Evaporador de TVR
Capacidade da evaporação da água (T/h)
1,2, 1,5, 2,4, 3,3.6, 4,5,6,6.5, 8,10,12,15,18,20,22,25,30,35,40,45,50,55,60,65,75,85,100,120,150,180,200,240,270,300 ......
Este equipamento é um equipamento contínuo da concentração, que seja composto da bomba de calor do vapor de TVP, do tubo do aquecimento, da câmara da evaporação, do condensador, da bomba de vácuo, da bomba de circulação da descarga e da plataforma da operação. É apropriado para a concentração no alimento, farmacêutico, químico, tecnologia biológica, engenharia ambiental, desperdiça a recuperação líquida e as outras indústrias. Este equipamento adota a tecnologia da bomba de calor de TVR, para salvar muita energia. Adicionar a bomba de calor de TVR pode salvar a energia, pelo menos equivalente a um mais efeito, isto é, o consumo do vapor do efeito quatro + do TVR é basicamente o mesmo que aquele do efeito cinco.
| Comparação de desempenho para o evaporador diferente | ||||
| Artigo | Evaporador de único efeito | evaporador do multi-efeito | Evaporador de TVR | Evaporador da MVR |
| Consumo de energia | o consumo de energia é muito mais alto do que outro, água de 1 toneladas consumirá o vapor de 1 toneladas na teoria | comparativamente conservação de energia | A base no evaporador tradicional do multi-efeito, um mais efeito adicionado, mas vapor de alta pressão conduzido precisou | A tecnologia a mais de poupança de energia para o evaporador, mas consumo de potência 10-40kwh |
| Espaço | Pequeno | grande | grande | pequeno |
| Fontes de energia | vapor & poder, rede da tubulação de vapor da necessidade e caldeira | vapor & poder, rede da tubulação de vapor da necessidade e caldeira | o vapor & o poder, a rede da tubulação de vapor da necessidade e a caldeira, precisam o vapor de alta pressão. | a eletricidade, não precisa a rede da tubulação, todo o sistema da circulação do fim-laço |
| Automaticidade | Semi automático | Operação automática completa, evaporação contínua | Operação automática completa, evaporação contínua | Operação automática completa, evaporação contínua |

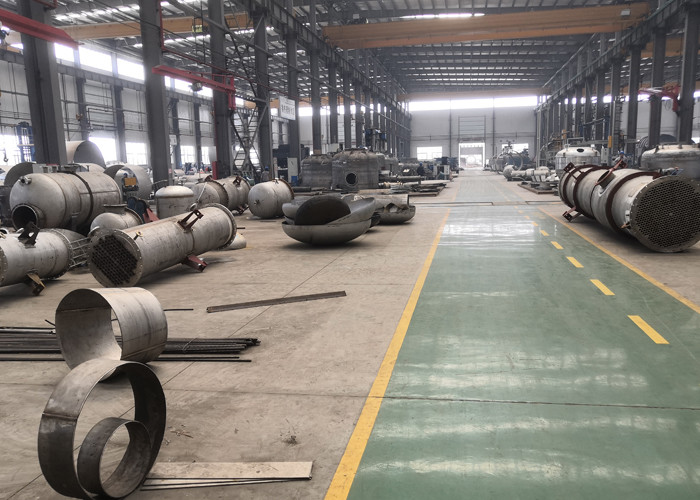

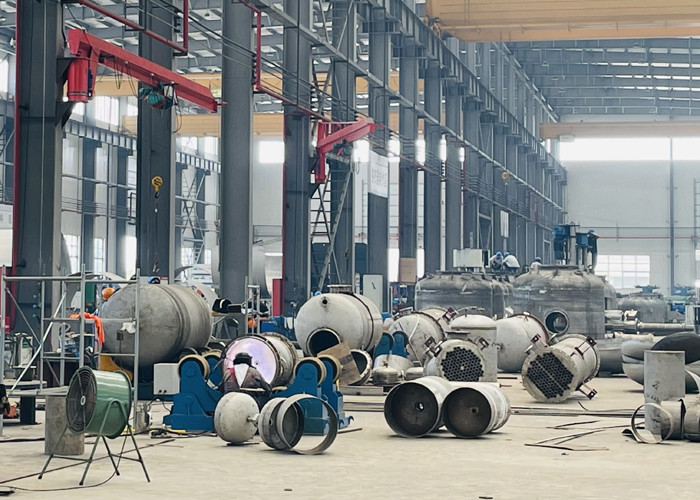

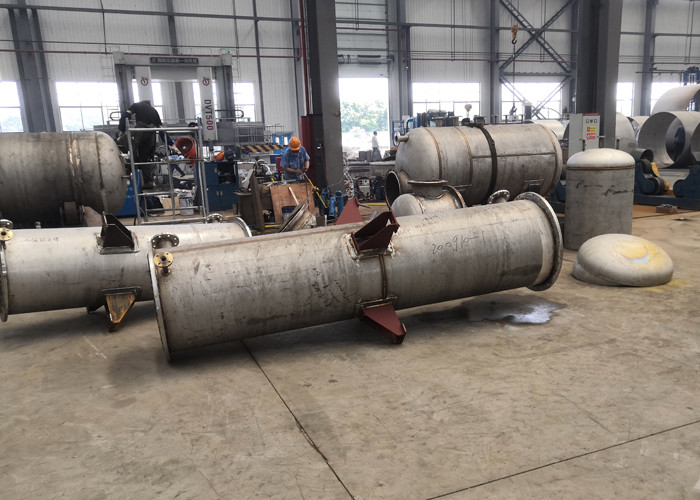

Facilidade da produção & da prestação
Nossos produtos são vendidos em todo o mundo. Você pode ter certeza de todo o processo de nossos produtos.
