O Recompression térmico de aço inoxidável do vapor (TVR) por compressores Thermo jorra vapor
Composição do sistema:
Preheater, compressor do vapor, evaporador, separador, bomba de circulação, sistema de controlo elétrico, sistema da conexão do encanamento, plataforma da armação de aço e outros sistemas.
Quando o vapor térmico recompressed, de acordo com o princípio da bomba de calor, o vapor da câmara de ebulição está comprimido a um de alta pressão na câmara de aquecimento; isto é, a energia é adicionada ao vapor. Desde que a temperatura do vapor saturado que corresponde à pressão na câmara de aquecimento é mais alta, o vapor pode ser reutilizado para o aquecimento. Com esta finalidade, um compressor do jato do vapor é usado. Operam-se de acordo com o princípio de jato bombeiam, não têm nenhuma peça movente, são simples e eficazes no projeto, e asseguram a confiança de trabalho a mais alta.
Usar um compressor térmico do vapor tem o mesmos vapor/efeito de poupança de energia que a adição de um evaporador do efeito. O funcionamento do compressor térmico do vapor exige uma determinada quantia do vapor vivo, o vapor a motor assim chamado. Este o vapor a motor deve ser enviado ao efeito seguinte, ou ser enviado ao condensador como o vapor residual. A energia restante contida no vapor residual é aproximadamente equivalente à energia fornecida pelo vapor a motor.
A parte do vapor secundário do separador é conduzida pelo vapor de trabalho de alta pressão e entra no ejetor para misturar, levantar a pressão, e para incorporar então a câmara de aquecimento como o vapor de aquecimento para aquecer o líquido. A outra parte entra no condensador e é descarregada após a condensação. O vapor de aquecimento é condensado na água na câmara de aquecimento e descarregado. A solução no tubo é evaporada e concentrada sob o aquecimento do vapor de aquecimento, e descarregada após ter alcançado as exigências.
A bomba de calor do jato do vapor tem as características da estrutura simples, da operação estável e do preço baixo. Usando uma bomba de calor do jato do vapor, a eficiência é equivalente a adicionar um evaporador do efeito.
Evaporadores térmicos do Recompression do vapor
os evaporadores térmicos do recompression do vapor (TVR) usam um thermocompressor para reduzir o vapor exigido pela libra de evaporação-final que reduz custos do consumo e do salvamento de energia.
EVAPORADORES DE TVR
Os evaporadores de TVR usam o Recompression térmico do vapor aos recompress um a parcela do vapor do separador do vapor e misturam-no com o vapor para aquecer a primeira fase.
Processo para o evaporador de TVR
O Recompression térmico do vapor (TVR) ocorre normalmente através de umas ou várias fases utilizando o vapor médio ou de alta pressão em um ejetor que reciclam uma parcela do vapor do separador e do misturar do vapor com o vapor. Esta mistura é usada aquecendo-se da primeira fase da evaporação.
O consumo do vapor para um evaporador de TVR variará entre aproximadamente 0,3 - 0,07 quilogramas de vapor pela evaporação da água do quilograma segundo o número de fases sobre que o recompression ocorre.
Este projeto prevê a maquinaria menos cara do que em linha reta projetos calorosos do vapor mas exige a pressão a motor do vapor.
APLICAÇÃO
O filme de queda TVR do evaporador fornece um sistema totalmente automático e contínuo da evaporação. O filme de queda TVR do evaporador é apropriado para a produção da escala de produtos completa. O sistema é específico do cliente projetado, e consequentemente disponível para uma vasta gama de composições e de capacidades de produto.
| Comparação de desempenho para o evaporador diferente | ||||
| Artigo | Evaporador de único efeito | evaporador do multi-efeito | Evaporador de TVR | Evaporador da MVR |
| Consumo de energia | o consumo de energia é muito mais alto do que outro, água de 1 toneladas consumirá o vapor de 1 toneladas na teoria | comparativamente conservação de energia | A base no evaporador tradicional do multi-efeito, um mais efeito adicionado, mas vapor de alta pressão conduzido precisou | A tecnologia a mais de poupança de energia para o evaporador, mas consumo de potência 10-40kwh |
| Espaço | Pequeno | grande | grande | pequeno |
| Fontes de energia | vapor & poder, rede da tubulação de vapor da necessidade e caldeira | vapor & poder, rede da tubulação de vapor da necessidade e caldeira | o vapor & o poder, a rede da tubulação de vapor da necessidade e a caldeira, precisam o vapor de alta pressão. | a eletricidade, não precisa a rede da tubulação, todo o sistema da circulação do fim-laço |
| Automaticidade | Semi automático | Operação automática completa, evaporação contínua | Operação automática completa, evaporação contínua | Operação automática completa, evaporação contínua |
FAQ
Que é a diferença entre um evaporador da MVR e do TVR?
A MVR é um sistema mecânico do Recompression do vapor, fonte de energia é poder/eletricidade, consumo de energia muito baixa
TVR é uma fonte de energia térmica do sistema do Recompression do vapor é o vapor, dependente do consumo de energia no número de fases (calandrias) da evaporação.
Por que use um evaporador de filme de queda?
O evaporador de filme de queda é uma maneira delicada de remover a água em uma maneira eficaz mesma da energia. Pegada pequena para a evaporação alta.
Como possa altamente você vão em sólidos totais?
Isto é muito dependente do tipo de produto, todos os produtos deve individualmente ser considerado, na maior parte a viscosidade e a viscosidade determinará os sólidos totais.
Faz a viscosidade têm um impacto na possibilidade para usar um evaporador?
Sim, a viscosidade é um fator muito crítico para uma boa evaporação, o produto deve ser pumpable.
Que tipo dos produtos pode você correr em um evaporador de filme de queda?
Quase todos os líquidos pumpable e produtos solúveis podem ser corridos em um evaporador de filme de queda.
Desenho do princípio de funcionamento

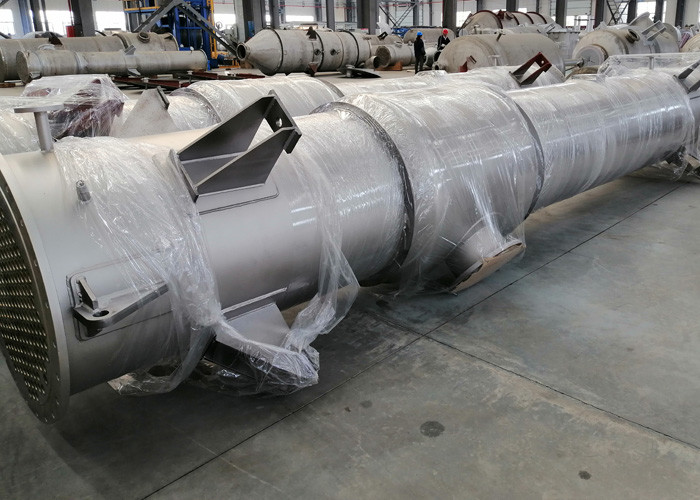

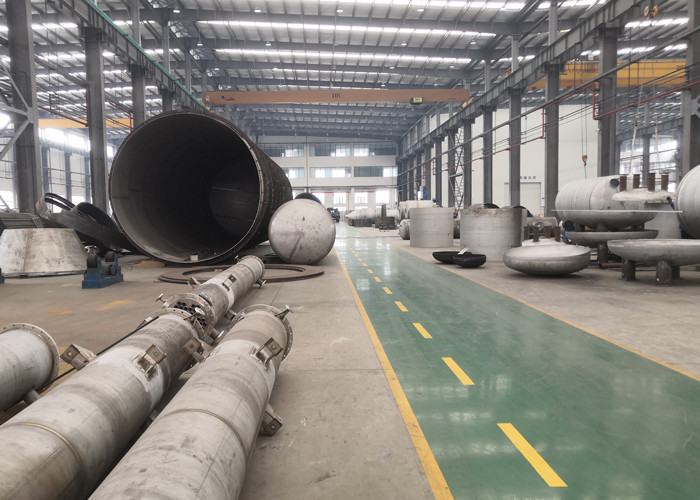

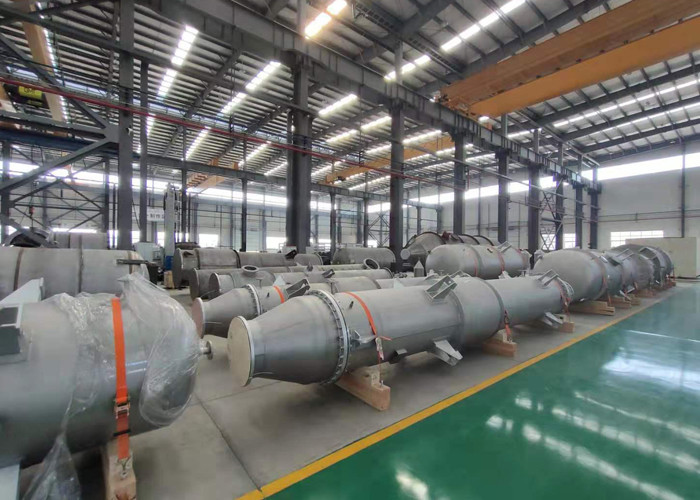

Nossa instalação de produção
Nossos produtos são vendidos em todo o mundo. Você pode ter certeza de todo o processo de nossos produtos.
