Preço de fábrica para o sistema térmico da evaporação do recompression do vapor no tratamento de águas residuais ambiental
EVAPORADORES DE TVR
Os evaporadores de TVR usam o Recompression térmico do vapor aos recompress um a parcela do vapor do separador do vapor e misturam-no com o vapor para aquecer a primeira fase.
Processo para o evaporador de TVR
O Recompression térmico do vapor (TVR) ocorre normalmente através de umas ou várias fases utilizando o vapor médio ou de alta pressão em um ejetor que reciclam uma parcela do vapor do separador e do misturar do vapor com o vapor. Esta mistura é usada aquecendo-se da primeira fase da evaporação.
O consumo do vapor para um evaporador de TVR variará entre aproximadamente 0,3 - 0,07 quilogramas de vapor pela evaporação da água do quilograma segundo o número de fases sobre que o recompression ocorre.
Este projeto prevê a maquinaria menos cara do que em linha reta projetos calorosos do vapor mas exige a pressão a motor do vapor.
Evaporadores térmicos do Recompression do vapor
os evaporadores térmicos do recompression do vapor (TVR) usam um thermocompressor para reduzir o vapor exigido pela libra de evaporação-final que reduz custos do consumo e do salvamento de energia.
Características do cristalizador térmico da evaporação do recompression do vapor:
1. Em processo do recompression térmico do vapor, o vapor na câmara de ebulição recompressed a um de alta pressão na câmara de aquecimento de acordo com o princípio da bomba de calor.
2. A temperatura do vapor saturado que corresponde a esta pressão de aquecimento do vapor é alta
Parâmetros térmicos do cristalizador da evaporação do recompression do vapor:
Evaporação (t/h) 0.5-4
Consumo cru do vapor (t/h) evaporação 0.2x/medidor do três-efeito
Pressão crua do vapor (MPa) 0.2-0.4
Relação de consumo da energia do vapor (t/t) 0,02
Evaporação da energia elétrica (quilowatt) (28-62) x
O compressor fornece a variação da temperatura 10-40℃
Variação da temperatura 40-80℃ da evaporação
APLICAÇÃO
O filme de queda TVR do evaporador fornece um sistema totalmente automático e contínuo da evaporação. O filme de queda TVR do evaporador é apropriado para a produção da escala de produtos completa. O sistema é específico do cliente projetado, e consequentemente disponível para uma vasta gama de composições e de capacidades de produto.
Comparação de desempenho para o evaporador diferente | ||||
Artigo | Evaporador de único efeito | evaporador do multi-efeito | Evaporador de TVR | Evaporador da MVR |
Consumo de energia | o consumo de energia é muito mais alto do que outro, água de 1 toneladas consumirá o vapor de 1 toneladas na teoria | comparativamente conservação de energia | A base no evaporador tradicional do multi-efeito, um mais efeito adicionado, mas vapor de alta pressão conduzido precisou | A tecnologia a mais de poupança de energia para o evaporador, mas consumo de potência 10-40kwh |
Espaço | Pequeno | grande | grande | pequeno |
Fontes de energia | vapor & poder, rede da tubulação de vapor da necessidade e caldeira | vapor & poder, rede da tubulação de vapor da necessidade e caldeira | o vapor & o poder, a rede da tubulação de vapor da necessidade e a caldeira, precisam o vapor de alta pressão. | a eletricidade, não precisa a rede da tubulação, todo o sistema da circulação do fim-laço |
Automaticidade | Semi automático | Operação automática completa, evaporação contínua | Operação automática completa, evaporação contínua | Operação automática completa, evaporação contínua |

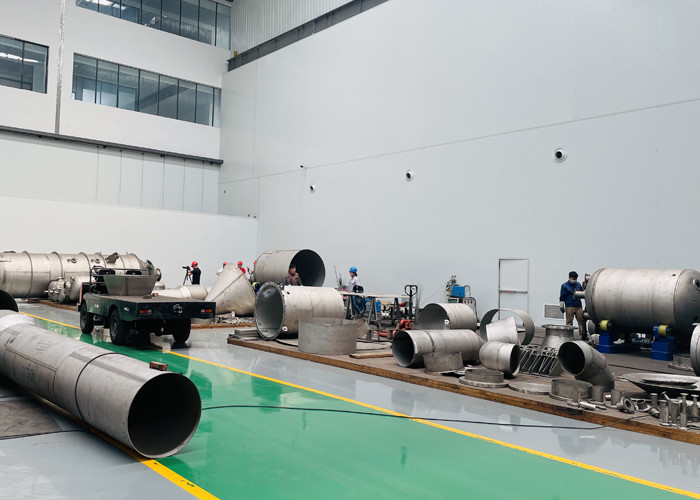

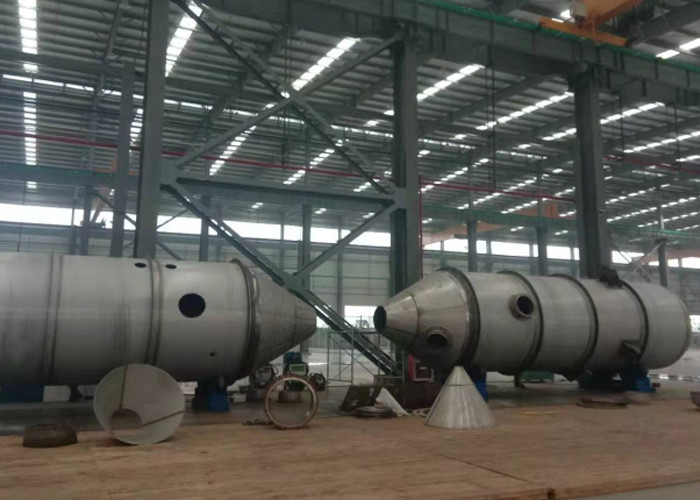

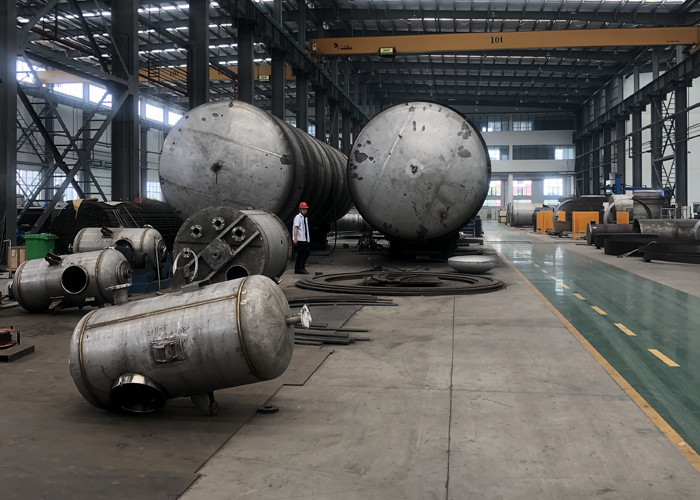

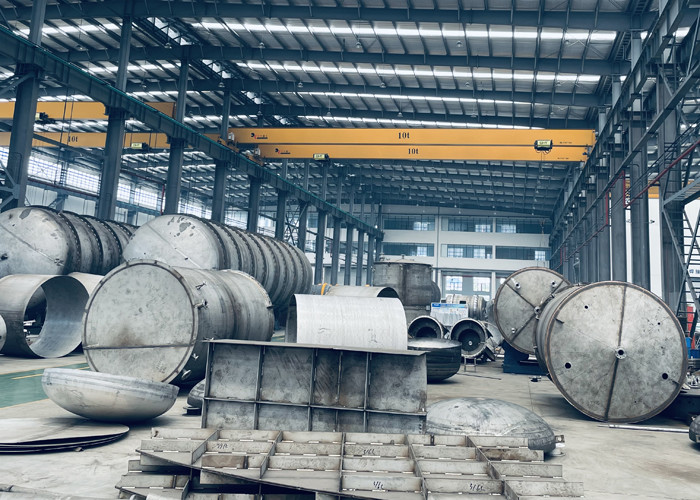

Equipamento de produção avançado
