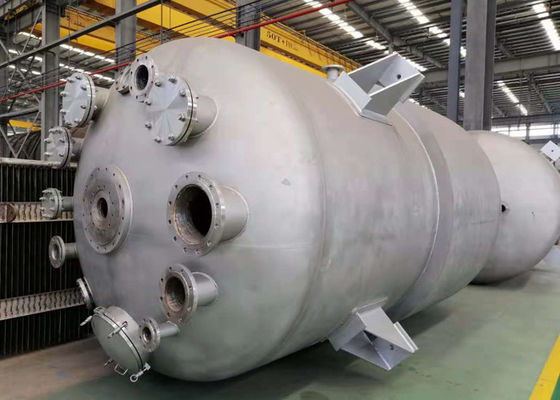

Cristalizador térmico amplamente utilizado da evaporação do recompression do vapor na indústria alimentar
Recompression térmico do vapor (TVR)
Use a energia valiosa inteligentemente & multiplique-a
As construções térmicas do recompression do vapor no mesmo princípio que a alternativa mecânica, mas usos somente uma parcela do vapor resultante para aquecer o sistema. A compressão do vapor para a recuperação de calor ocorre em uma bomba de jato do vapor. Isto é projetado geralmente para um ponto e trabalhos de funcionamento específico no princípio da bomba de jato. As economias de energia resultantes correspondem em muitos casos aproximadamente em uma fase adicional do evaporador.
PRINCÍPIO DE FUNCIONAMENTO
O filme de queda TVR do evaporador é alimentado da área de processo molhado. Do tanque do equilíbrio o produto é aquecido pelo menos à temperatura de ebulição do primeiro calandria, segundo as procuras do produto final. Isto pode ser feito por permutadores de calor da placa, pelo permutador de calor tubular e/ou por calefatores diretos por meio dos vapores condensados, adicionais, do vapor e/ou da água quente. Após o processo de aquecimento o produto é alimentado ao primeiro calandria onde o produto começa evaporar. O evaporador trabalha concordando o princípio do filme de queda, assim que significa que o produto e o vapor estão passando para baixo pelos tubos. Na parte inferior, o concentrado cai para baixo e o vapor é sugado no separador, por meio de que as gotas menores do concentrado são separadas do vapor. O produto concentrado é bombeado à passagem seguinte, por meio de que o produto concetrated mais. Após a passagem final do calandria o produto é bombeado, segundo o produto e as propriedades exigidas do concetrate, a um calandria seguinte, concentram os tanques do secador ou através de um refrigerador instantâneo aos tanques da cristalização. Porque a quantidade de evaporação da água é limitada e a diferença exigida da temperatura é relativamente alta, o vapor está usado como a força motriz. Isto é referido como o recompression térmico do vapor (TVR). Segundo a capacidade e o produto específico precisa o número de fases e os thermo-compressores são definidos. Um controlador da densidade no fluxo do concentrado é usado para ajustar o fluxo do vapor ao thermo-compressor.
Características do cristalizador térmico da evaporação do recompression do vapor:
1. Em processo do recompression térmico do vapor, o vapor na câmara de ebulição recompressed a um de alta pressão na câmara de aquecimento de acordo com o princípio da bomba de calor.
2. A temperatura do vapor saturado que corresponde a esta pressão de aquecimento do vapor é alta
Parâmetros térmicos do cristalizador da evaporação do recompression do vapor:
Evaporação (t/h) 0.5-4
Consumo cru do vapor (t/h) evaporação 0.2x/medidor do três-efeito
Pressão crua do vapor (MPa) 0.2-0.4
Relação de consumo da energia do vapor (t/t) 0,02
Evaporação da energia elétrica (quilowatt) (28-62) x
O compressor fornece a variação da temperatura 10-40℃
Variação da temperatura 40-80℃ da evaporação
Comparação de desempenho para o evaporador diferente | ||||
Artigo | Evaporador de único efeito | evaporador do multi-efeito | Evaporador de TVR | Evaporador da MVR |
Consumo de energia | o consumo de energia é muito mais alto do que outro, água de 1 toneladas consumirá o vapor de 1 toneladas na teoria | comparativamente conservação de energia | A base no evaporador tradicional do multi-efeito, um mais efeito adicionado, mas vapor de alta pressão conduzido precisou | A tecnologia a mais de poupança de energia para o evaporador, mas consumo de potência 10-40kwh |
Espaço | Pequeno | grande | grande | pequeno |
Fontes de energia | vapor & poder, rede da tubulação de vapor da necessidade e caldeira | vapor & poder, rede da tubulação de vapor da necessidade e caldeira | o vapor & o poder, a rede da tubulação de vapor da necessidade e a caldeira, precisam o vapor de alta pressão. | a eletricidade, não precisa a rede da tubulação, todo o sistema da circulação do fim-laço |
Automaticidade | Semi automático | Operação automática completa, evaporação contínua | Operação automática completa, evaporação contínua | Operação automática completa, evaporação contínua |
