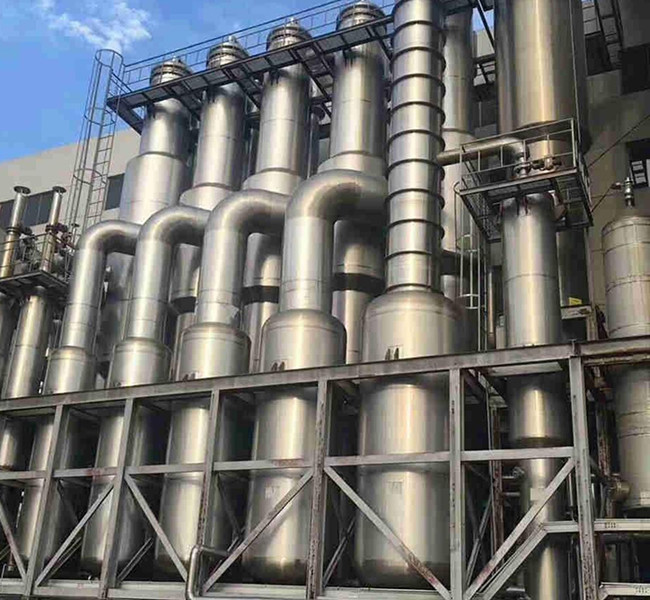

Evaporadores térmicos eficientes altos do Recompression do vapor (TVR) no alimento, farmacêutico, químico, tecnologia biológica
Princípio
Uma parte do vapor do vapor é comprimida a um nível de alta pressão e de temperatura por uma bomba de jato do vapor com vapor, de modo que possa ser usada como um meio de aquecimento.
Descrição de processo
A solução é pré-aquecida com condensado e incorpora o circuito da evaporação. Mistura com a solução circulada e é aquecida aqui no calefator H. No evaporador V, o solvente (água) evapora ao refrigerar a solução à temperatura de ebulição. O vapor resultante do vapor é comprimido a um nível de alta pressão e de temperatura pela bomba de jato do vapor com a ajuda do vapor, de modo que possa ser usado como um meio de aquecimento aquecendo a solução circulada. O vapor adicional é condensado. Se o sal será cristalizado na planta, uma evaporação mais adicional concentra a solução a tal ponto que os cristais são formados. Se desejados, os cristais na suspensão podem então ser separados da solução e ser secados.
Compressores Thermo
Os compressores Thermo são projetados reciclar a energia calorífica capturando e recompressing o vapor de desperdício para o uso em outra parte.
Os compressores Thermo, como ejetores, não têm nenhuma peça movente. O projeto mecânico consiste em uma caixa de vapor, em um suporte do bocal, em uns bocais, e em um difusor.
O compressor thermo usa o vapor de alta pressão, como um líquido a motor, que entre na caixa de vapor e a expanda através do bocal.
O vapor de alta velocidade arrasta então o vapor de desperdício, em uma câmara de mistura onde os líquidos sejam combinados.
Os líquidos misturados recompressed então a uma pressão imediata através do difusor, que atua como um bocal no reverso, reciclando a energia da velocidade para exercer pressão sobre a energia.
Os compressores Thermo são projetados para aplicações no alimento, no petróleo, no produto químico, no poder, e nas indústrias de papel. O recompression térmico é aplicado tipicamente nas indústrias da leiteria e do suco para recapturar e reutilizar o vapor dos evaporadores durante o processo da concentração.
Todos os compressores thermo são projetados e o desempenho testou para encontrar as especificações exigentes do nosso cliente.
Para aprender mais sobre sistemas thermo da recuperação de calor do compressor, e discutir sua processo ou aplicação específica, sentem por favor livres contactar-nos.
Características
Somente uma fração da energia da evaporação tem que ser usada sob a forma do vapor vivo.
Baixos custos de investimento.
Adaptar em plantas existentes é possível.
Apropriado para várias aplicações.
Variações
Aumento no número de fases para reduzir o consumo do vapor.
Com ou sem a separação de sal.
Conceitos pré-aquecendo diferentes.
Condensação do vapor em excesso na mistura ou nos condensadores de superfície.
| Comparação de desempenho para o evaporador diferente | ||||
| Artigo | Evaporador de único efeito | evaporador do multi-efeito | Evaporador de TVR | Evaporador da MVR |
| Consumo de energia | o consumo de energia é muito mais alto do que outro, água de 1 toneladas consumirá o vapor de 1 toneladas na teoria | comparativamente conservação de energia | A base no evaporador tradicional do multi-efeito, um mais efeito adicionado, mas vapor de alta pressão conduzido precisou | A tecnologia a mais de poupança de energia para o evaporador, mas consumo de potência 10-40kwh |
| Espaço | Pequeno | grande | grande | pequeno |
| Fontes de energia | vapor & poder, rede da tubulação de vapor da necessidade e caldeira | vapor & poder, rede da tubulação de vapor da necessidade e caldeira | o vapor & o poder, a rede da tubulação de vapor da necessidade e a caldeira, precisam o vapor de alta pressão. | a eletricidade, não precisa a rede da tubulação, todo o sistema da circulação do fim-laço |
| Automaticidade | Semi automático | Operação automática completa, evaporação contínua | Operação automática completa, evaporação contínua | Operação automática completa, evaporação contínua |
Desenho do princípio de funcionamento

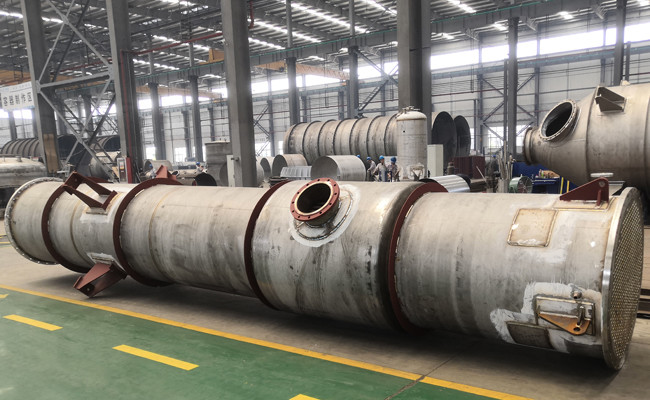

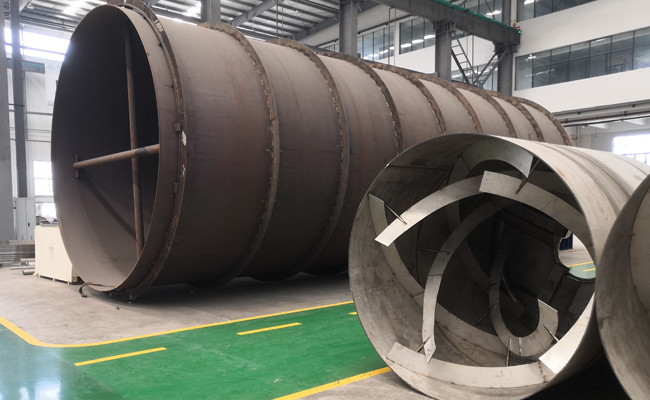

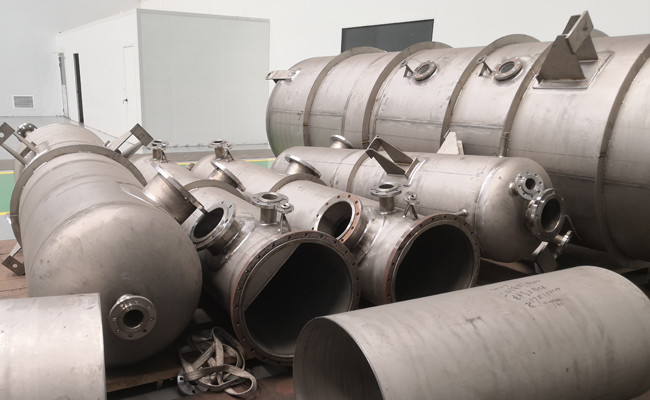

Local da oficina
Certificado
Nossos produtos são vendidos em todo o mundo. Você pode ter certeza de todo o processo de nossos produtos.
