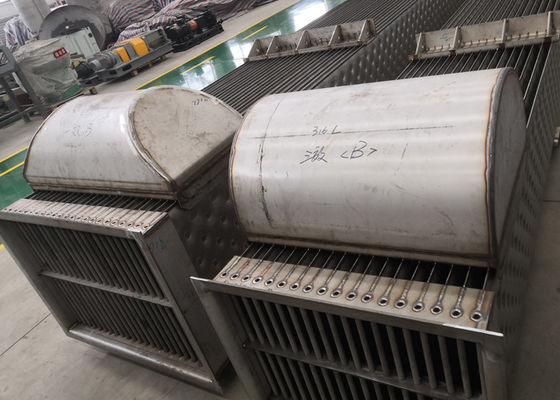

Permutador de calor da placa do descanso da soldadura de laser de aço inoxidável para o evaporador da MVR do filme de queda

Fabricante da placa de aço inoxidável do permutador de calor do descanso da soldadura de laser para o evaporador da MVR do filme de queda

Evaporador mecânico do Recompression do vapor (MVR)

O Recompression mecânico do vapor reduz a energia usada no processo da evaporação por até 90% comparado com os sistemas convencionais.

Trabalha reutilizando a energia calorífica contida no vapor. Esta energia seria desperdiçada de outra maneira. Em uma planta que típica da evaporação de filme de queda o líquido da alimentação incorpora a parte superior de uma câmara vertical chamada um líquido de Calandria.The está dispersado através de um grande número tubos verticais enquanto flui para baixo ele tende a formar um filme no interior do tubo. Entre a parte superior e as seções inferiores do Calandria há selado está onde os tubos passam através de um revestimento do vapor de alta temperatura. Esta seção atua como um cambista de aquecimento. Enquanto o vapor quente se condensa no fora dos tubos, libera o calor latente que levanta a temperatura do líquido da alimentação nos tubos. Antes que o líquido da alimentação sair da parte inferior do tubo, muita da água esteve evaporada que deixa um líquido viscoso concentrado. A água que foi evaporada deixa o tubo como o vapor. Na seção inferior do Calandria, alguns dos recolhimentos líquidos concentrados e podem ser retirados, a mistura quente passa em uma câmara do refrigerador chamou o separador aonde mais das quedas líquidas concentradas à parte inferior ser retirada e ao vapor aumenta à parte superior. Este vapor contém agora a maioria da energia que foi alimentada inicialmente no sistema.

O fã do turbocompressor suga o vapor do separador e das re-compressas ele, levantando a pressão e assim aumentando a temperatura ao ponto onde o vapor pode mais uma vez ser usado como uma fonte de calor. A unidade está fã apertado do extremamente robusto, gás do turbocompressor serido idealmente à pressão, a umas temperaturas e a uns volumes do processo da evaporação MVC. Em seu coração é um impulsor ultra de alta velocidade com uma velocidade da ponta mais de 1000 km/h de mais rápida do que a velocidade de um avião de passageiros do jato. O rotor tem provavelmente a velocidade a mais alta da ponta de todo o impulsor soldado fabricado nunca. O vapor reaquecido pode então ser alimentado de novo no Calandria para fornecer a energia calorífica exigida para evaporar mais alimentam o líquido enquanto passam abaixo dos tubos. O processo de compressão mecânico do vapor é uma maneira eficiente e eficaz na redução de custos do de alta energia de reter e de reutilizar o calor latente contido no vapor. Energia que seria desperdiçada de outra maneira. Uma vez que o processo foi começado e temperatura acima trazida do th a única entrada de energia exigida é a eletricidade para conduzir o fã do turbocompressor.

Como custos da energia aumente, o uso de evaporadores mecânicos do Recompression do vapor (MVR) igualmente aumentou. As economias de energia possíveis usando a tecnologia da MVR são significativas. Os evaporadores da MVR são projetados operar-se com consumo de energia específico muito baixo ao produzir o condensado limpo para minimizar o consumo de água fresca no moinho.

Uso eficaz da energia melhor possível

Comparado aos evaporadores do múltiplo-efeito, os evaporadores da MVR consomem consideravelmente menos energia.

projeto deformação de espuma

As baixas velocidades do vapor dentro do evaporador, as baixas taxas da tesoura, e a construção do filme de queda do fluxo livre são vantagens do projeto na criação de minimização da espuma. Isto é especialmente importante em evaporadores da MVR, maximizar não somente a produção de condensado limpo, mas igualmente para a proteção do compressor ou do fã.

Não-obstruindo o projeto

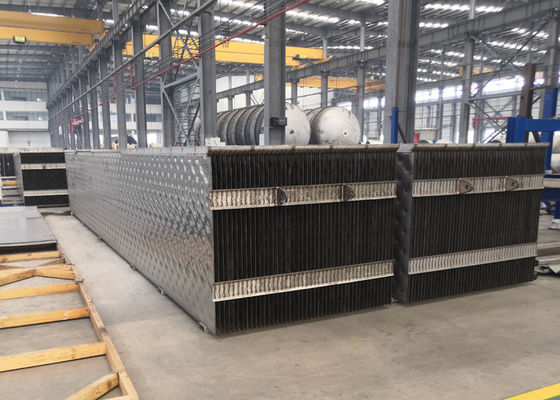

A distribuição uniforme do licor do licor sobre os lamellas, e a redistribução contínua do licor criado pela forma ondeada da superfície do lamella, asseguram uma superfície de aquecimento completamente molhada e para eliminar a escamação ou a sobre-concentração local de licor. A superfície de aquecimento do lamella assegura-se de que a escamação solúvel em água possa ser lavada afastado por uma lavagem simples da diluição, eliminando a necessidade para indisponibilidade demoradas e caras para limpar.

Os condensados os mais limpos

A segregação condensada altamente eficiente nos canais e nos lamellas do evaporador, mais o descascamento integrado de frações condensadas hediondos, produz a água limpa e reusável.

Características técnicas da MVR

A tecnologia da MVR usa o vapor gerado para o calor em vez dos fontes de calor caros

A tecnologia da MVR não exige uma torre refrigerando, reduzindo extremamente o uso da água refrigerando

A tecnologia da MVR é mais eficiente do que a energia de salvamento da tecnologia tradicional da evaporação do multi-efeito e custos de operação da diminuição

A tecnologia da MVR é verdadeiramente de poupança de energia, água-economia, ambientalmente-som, e ajudas com reciclagem do recurso

A tecnologia da MVR consegue a evaporação de baixa temperatura, reduzindo extremamente o impacto em seu material

A estrutura de sistema da tecnologia da MVR é simples, completamente automatizado, com operação contínua

Os sistemas da MVR consistem em um evaporador, em um compressor do vapor, em uns separadores, em umas bombas, em um encanamento, em uma instrumentação, e em componentes elétricos do controle

Os sistemas da MVR podem ser projetados em torno dos evaporadores simples ou dos evaporadores sofisticados do tubo do filme de queda

Os sistemas da MVR podem usar a compressão simples do vapor ou as bombas sofisticadas das raizes

Os sistemas da MVR podem ter a baixa parada líquida, ou sejam sistemas maiores do tanque do volume

Os sistemas da MVR podem conseguir uma variedade de evaporação, projeto de processo e a composição fluida determinará esta

Desenho do princípio de funcionamento

Operação

A operação dos dois processos da evaporação para o tratamento da palha do trigo reduz a polpa o licor preto é mostrada na tabela.

Operação de dois processos da evaporação para tratar o licor preto de celulose

Nota: Na avaliação do custo de operação: vapor 150rmb/t, eletricidade 0,6 rmb/kWh, água 0.5rmb/t.

O investimento combinado do equipamento de processo da evaporação aumentado: evaporador (2500 m2) 375x10000 RMB; Compressor 400x10000rmb da MVR, 775x10000 total RMB

Redução de custos de operação anual do processo combinado da evaporação: 3672-2115 = 1557 (10000RMB)

Período de reembolso do aumento do investimento de processo combinado da evaporação: 755 ÷ 1557=0.5year

Pode-se ver que tomando a escala de 100t/h como um exemplo, o processo combinado da evaporação pode recuperar o investimento aumentado ao meio de um ano, e as economias 1557 (10000 RMB) cada ano no futuro, com benefícios econômicos consideráveis.

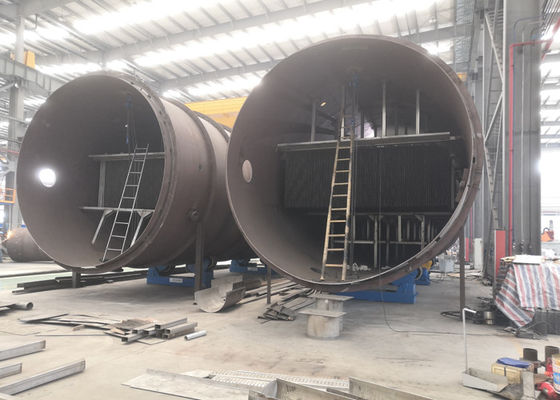

Local da oficina
