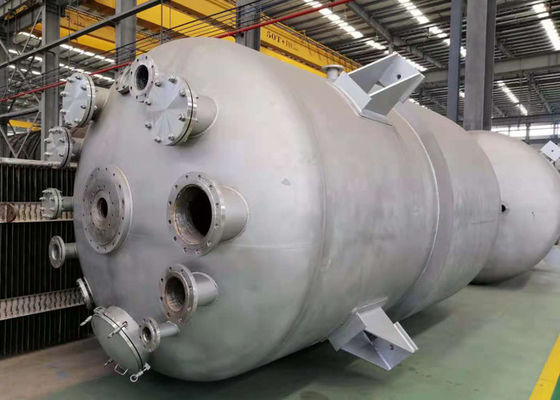

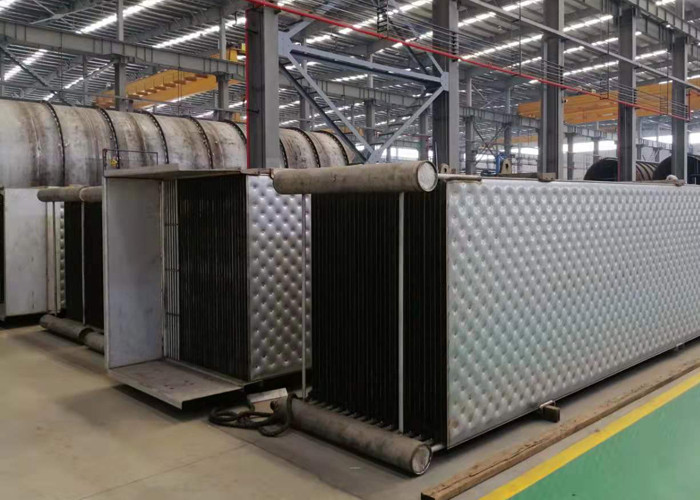

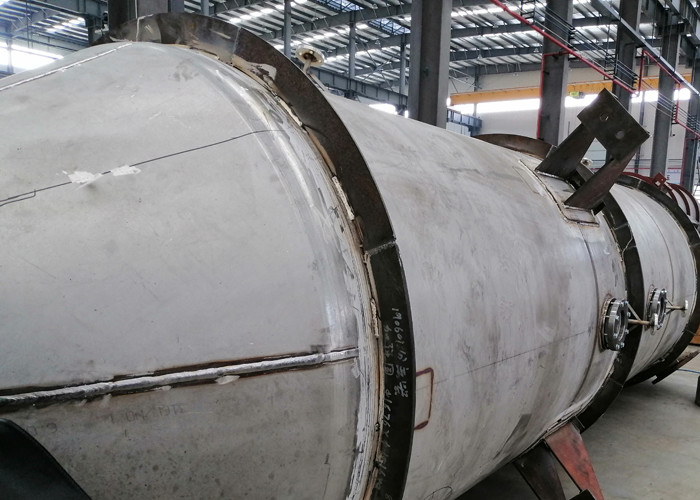

Permutador de calor soldado da placa do descanso para o sistema do evaporador da MVR do filme de queda
Tecnologia da MVR
A tecnologia da MVR é comprimir o vapor secundário do evaporador pelo método mecânico, aumentar suas pressão e temperatura, aumentar sua entalpia, e enviá-la então de volta à câmara de aquecimento do evaporador a ser usado como o vapor de aquecimento, para manter o líquido da alimentação no estado de ebulição, quando o vapor de aquecimento próprio se condensar na água. Comparado com a multi tecnologia da evaporação do efeito, a tecnologia da MVR comprime e recicla todo o vapor secundário e recupera o calor latente, assim que é mais de poupança de energia do que a multi tecnologia da evaporação do efeito.
Vantagens da tecnologia da MVR:
Após a partida, não há nenhuma necessidade para o vapor fresco, ou uma pequena quantidade de vapor fresco é consumida, assim que o custo de operação é baixo.
A estrutura simples, única operação do efeito, simplifica o encanamento, instrumento, sistema elétrico.
Fácil começar, operação simples, operação estável, menos manutenção.
Ocupa um espaço pequeno e tem poucas utilidades. Geralmente, não há nenhuma necessidade para o condensador e a torre refrigerando.
A operação dos dois processos da evaporação para o tratamento da palha do trigo reduz a polpa o licor preto é mostrada na tabela.
Operação de dois processos da evaporação para tratar o licor preto de celulose
| artigo | estação de 5 efeitos | processo combinado da evaporação | ||
| Da MVR concentração pre | estação da evaporação 5-effect | |||
| Água da evaporação (t/h) | 100 | 64,28 | 35,72 | |
| Concentração entrante (%) | 10 | 10 | 20 | |
| Para fora concentração (%) | 45 | 20 | 45 | |
| Área do evaporador (㎡) | 10000 | 8500 | 4000 | |
| Área do condensador (㎡) | 800 | / | 300 | |
| Consumo | Vapor (t/h) | 25 | / | 9 |
| Eletricidade (kWh/h) | 500 | 1600 | 180 | |
| Água (t/h) | 900 | / | 350 | |
| Custo de corrida | RMB/hour | 4500 | 960 | 1633 |
| Capacidade da evaporação da água de RMB/T | 45 | 25,93 | ||
| RMBx10000/dia | 10,8 | 6,2 | ||
| RMBx10000/ano (340days) | 3672 | 2115 | ||
Nota: Na avaliação do custo de operação: vapor 150rmb/t, eletricidade 0,6 rmb/kWh, água 0.5rmb/t.
O investimento combinado do equipamento de processo da evaporação aumentado: evaporador (2500 m2) 375x10000 RMB; Compressor 400x10000rmb da MVR, 775x10000 total RMB
Redução de custos de operação anual do processo combinado da evaporação: 3672-2115 = 1557 (10000RMB)
Período de reembolso do aumento do investimento de processo combinado da evaporação: 755 ÷ 1557=0.5year
Pode-se ver que tomando a escala de 100t/h como um exemplo, o processo combinado da evaporação pode recuperar o investimento aumentado ao meio de um ano, e as economias 1557 (10000 RMB) cada ano no futuro, com benefícios econômicos consideráveis.
Uso eficaz da energia melhor possível
Comparado aos evaporadores do múltiplo-efeito, os evaporadores da MVR consomem consideravelmente menos energia.
projeto deformação de espuma
As baixas velocidades do vapor dentro do evaporador, as baixas taxas da tesoura, e a construção do filme de queda do fluxo livre são vantagens do projeto na criação de minimização da espuma. Isto é especialmente importante em evaporadores da MVR, maximizar não somente a produção de condensado limpo, mas igualmente para a proteção do compressor ou do fã.
Não-obstruindo o projeto
A distribuição uniforme do licor do licor sobre os lamellas, e a redistribução contínua do licor criado pela forma ondeada da superfície do lamella, asseguram uma superfície de aquecimento completamente molhada e para eliminar a escamação ou a sobre-concentração local de licor. A superfície de aquecimento do lamella assegura-se de que a escamação solúvel em água possa ser lavada afastado por uma lavagem simples da diluição, eliminando a necessidade para indisponibilidade demoradas e caras para limpar.
Os condensados os mais limpos
A segregação condensada altamente eficiente nos canais e nos lamellas do evaporador, mais o descascamento integrado de frações condensadas hediondos, produz a água limpa e reusável.
Desenho do princípio de funcionamento
Capacidade da produção
