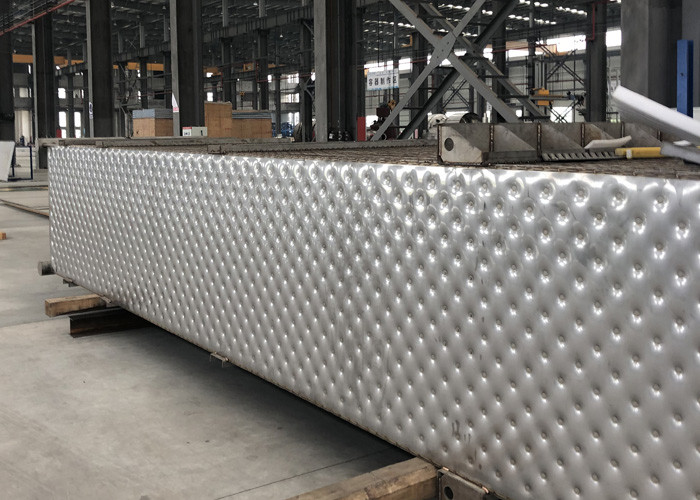

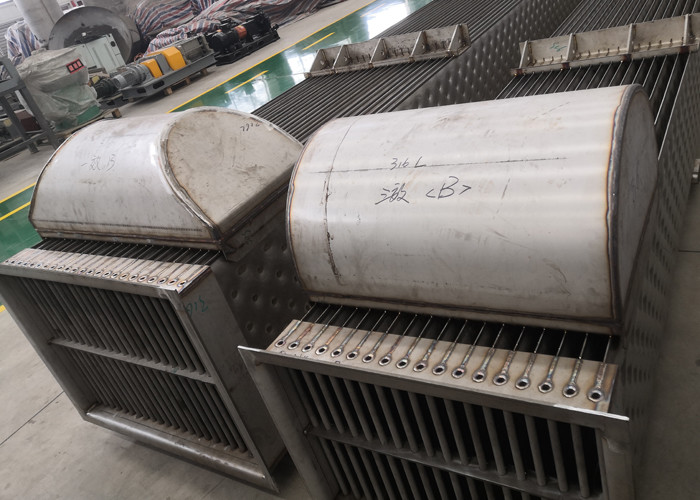

Permutadores de calor da placa do descanso da MVR

Permutador de calor eficiente alto da placa no evaporador de filme de queda do Recompression do vapor da MVR /Mechanical

MVR mecânica industrial do recompression do vapor

Uma bomba de calor usa a energia para transferir o calor de uma fonte de uma mais baixa temperatura a uma procura mais alta da temperatura usando a energia adicional. Para bombas de calor industriais, o fonte de calor é calor de desperdício do processo.

O recompression mecânico do vapor (MVR) é um sistema de bomba aberto do calor em que a pressão e a temperatura do vapor, junto com a temperatura de saturação correspondente, são aumentadas por meio da compressão. O recompression do vapor é uma variação específica da MVR. A exaustão de baixa pressão do vapor das operações industriais, tais como evaporadores ou fogões, geralmente está exalada à atmosfera ou condensada em uma torre refrigerando, quando outras operações de planta no mesmo local puderem exigir o vapor da intermediário-pressão. Em vez do vapor de alta pressão de expansão através de uma válvula de estrangulamento para encontrar estas necessidades, o vapor de desperdício de baixa pressão pode mecanicamente ser comprimido a um de alta pressão de modo que possa ser reutilizado. O recompression do vapor confia em um compressor mecânico para aumentar a temperatura do calor latente no vapor para torná-lo útil para deveres do processo. A vantagem encontra-se no fato de que a energia exigida da compressão é muito pequena comparada à quantidade de presente do calor latente no vapor reciclado.

O desempenho energético do recompression do vapor é expressado no coeficiente do desempenho (BOBINA). A BOBINA dá a relação do calor recuperado líquido e da energia usados pelo compressor. Neste caso, o calor líquido é a produção do vapor que inclui o rendimento adicional do vapor pela injeção da água. As aplicações econômicas e energia-eficientes típicas têm uma BOBINA mínima de 3,5. Alguns aplicações da MVR têm uma BOBINA de 10 ou mesmo mais altos.

Os elementos chaves para uma BOBINA alta são os seguintes:

Uma baixa relação das pressões absolutas do vapor. Uma diretriz para a relação máxima é 6, mas na prática diária a relação é aproximadamente 3.

Uma capacidade mínima. Uma diretriz é um mínimo de uma tonelada de vapor pela hora. Injeção da água após a compressão.

Características

Economia de energia: eficiência térmica alta, economia de energia, consumo de mais baixa energia, o consumo de energia de

a evaporação da água 1t é aproximadamente 1/5 a 1/3 do evaporador convencional.

Proteção ambiental: obtenha completamente livrado da dependência na caldeira de vapor, o evaporador mecânico do recompression do vapor poderia ser partida pela eletricidade. Sem caldeira, não precise de queimar o carvão, uma pequena quantidade de vapor, uma pequena quantidade de água refrigerando.

O custo de operação é baixo: devido ao consumo de baixa energia, os custos de operação do evaporador inteiro são somente 1/3 a 1/2 do evaporador tradicional.

Área pequena: o sistema tem a estrutura mecânica densa alta, assim que a área da tampa é menos de 50% do evaporador tradicional.

Evaporação suave: a evaporação da baixa temperatura, a diferença da temperatura da transferência térmica é baixa, assim que o sistema não é fácil de escalar.

Alto nível da automatização: alto nível da automatização, operação simples, fácil de operar.

Consumo mecânico do evaporador da MVR do Recompression do vapor comparado com o equipamento tradicional da evaporação calculado evaporando a água 1T

ÁREAS DA APLICAÇÃO

O recompression mecânico do vapor foi usado inicialmente quase exclusivamente na indústria de leiteria. Nos anos seguintes, suas áreas da aplicação foram expandidas, e incluem agora a indústria de leiteria, a indústria de fabricação de cerveja, a indústria de açúcar, a indústria salina, a indústria da polpa, a indústria química, a indústria etc. do álcool.

Fluxograma do princípio

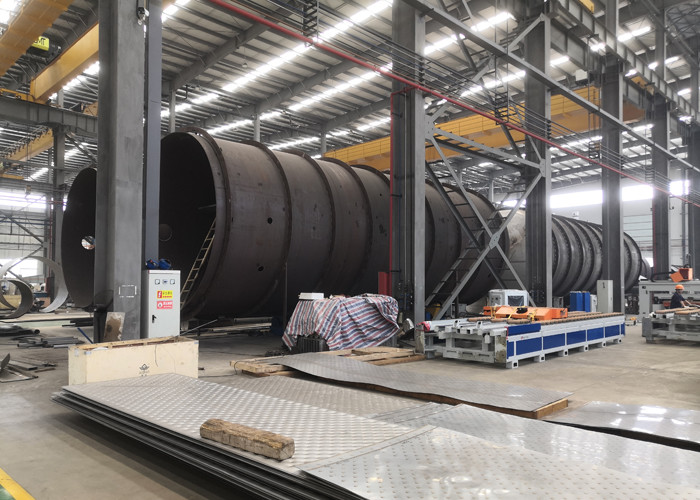

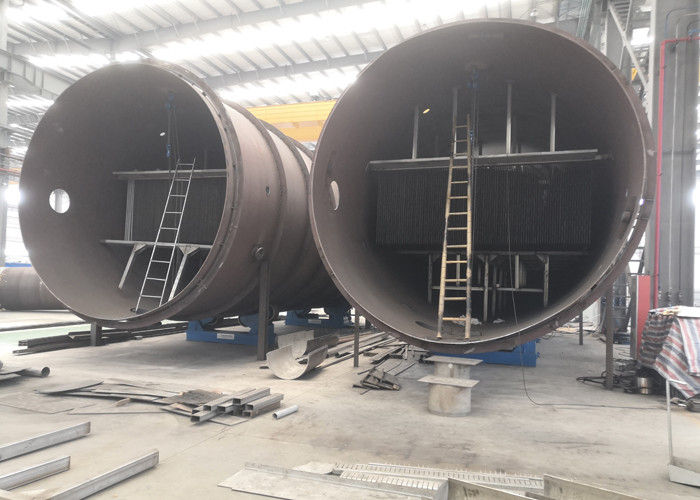

Nosso local da oficina
