A evaporação do licor preto é uma parte essencial do processo de recuperação químico porque concentra significativamente a matéria contínua seca no licor preto de modo que o licor possa eficazmente ser ardido na caldeira da recuperação. A água removida do licor pode ser segregada e processado de modo que possa ser reutilizada no moinho – reduzir exigências da água fresca, efluências, e salvar o dinheiro.

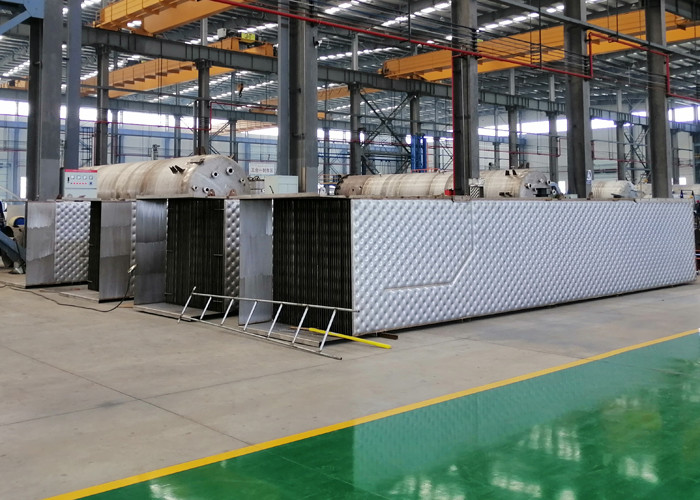

Os evaporadores e os concentradores, com suas superfícies do aquecimento do lamella, são peritos em processar os licores ou as efluências de cozimento gastas do moinho usando a quantidade mínima de energia ao maximizar sólidos secos do produto, disponibilidade da planta, e a qualidade condensada. As superfícies de aquecimento do lamella são inerentemente não-escamação. Isto permite o uso de vários fontes de calor dentro do lamella, permitindo que o moinho selecione a conexão energia-a mais eficiente do processo.

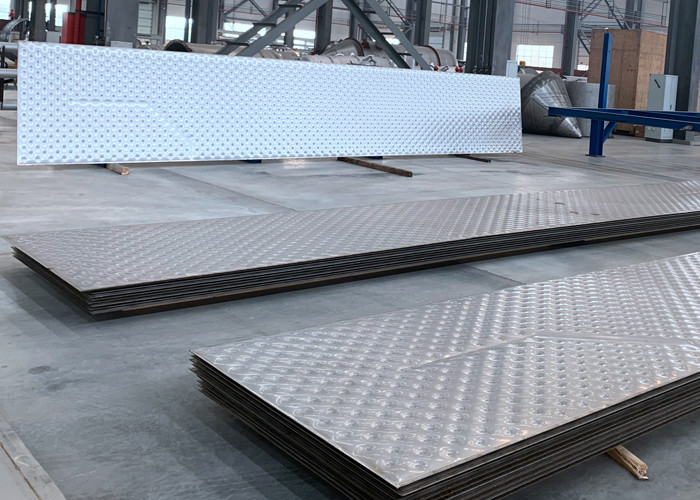

Placa da transferência térmica
A placa da transferência térmica consiste em duas placas finas, que são soldadas completamente ao redor pelo processo da soldadura de laser, e a área média está completa do teste padrão do descanso; após ter formado o processo, o descanso dado forma cavidade é formado dentro da placa da transferência térmica. O projeto do descanso cria a turbulência excelente e fornece a autossuficiente estrutura. Na aplicação prática, o trajeto de solda adicional é adicionado frequentemente na placa da transferência térmica para ajustar e controlar a posição da relação do líquido dentro e fora da placa da transferência térmica, da velocidade de fluxo e do caudal do líquido na placa, para aperfeiçoar o efeito da transferência térmica.
Vantagens da tecnologia da placa da transferência térmica:
Projeto excelente da turbulência, coeficiente de transferência térmica de calor elevado;
confiança de solda alta;
resistência pequena na superfície externo, não fácil produzir a sujeira;
resistência de alta temperatura e de alta pressão;
canal largo, gota de baixa pressão, fácil de limpar;
projeto flexível da forma, otimização do efeito da transferência térmica.
Concentrador do filme de queda
Os concentradores do filme de queda são realmente uma adaptação para sólidos que altos o serviço do projeto do evaporador do FF discutiu acima. Por natureza, concentradores do FF, onde a evaporação ocorre de um filme do licor dentro do resultado do elemento de aquecimento nos níveis altos do supersaturation que estão sendo tornados dentro do licor. Isto pode conduzir a formação de escala descontrolada devido à nucleação de cristal excessiva um pouco do que o crescimento de cristal delicado.
Os projetos do concentrador de algum FF realmente tentam nem sequer controlar a formação de escala nas superfícies de aquecimento, mas fornecer um pouco um meio remover tal escala mais rápida do que forma e antes que possa negativamente impactar a capacidade ou a ligação à obstrução. Os projetos de comutação, de uso geral rápidos com unidades da placa e do tubular-elemento, confiam nesta estratégia continuamente movendo corpos múltiplos do concentrador (ou câmaras dentro do mesmo corpo) entre o licor do produto e lavando posições.
| Nome | Série da placa do descanso | Permutador de calor de Shell e do tubo | Permutador de calor destacável da placa | Permutador de calor de placa espiral |
| Variação da temperatura de funcionamento | <800> | <800> | <170> | <350> |
| Pressão máxima | <60 bar=""> | <200 bar=""> | <32 bar=""> | <25 bar=""> |
| Coeficiente de transferência térmica a molhar [W/m2·℃] | 3500 | 2700 | 5600 | 2000 |
| Aplicação da inversão térmica do ar e da água | ajuste | ajuste | não cabido | Ajuste parcial |
| Imersão no tanque ou na água | ajuste | Ajuste parcial | não cabido | não cabido |
| Soldadura do tanque e do reator | Aplicável | não aplicável | não aplicável | não aplicável |
| Instale no reator existente e no outro equipamento | Aplicação flexível | Aplicável parcial | não aplicável | não aplicável |
| Toda a construção soldada | Aplicável | Aplicável | não aplicável | não aplicável |
| Líquidos pesadamente contaminados e outras aplicações | Aplicável | Aplicável | Aplicável parcial | Aplicável |
| Peso pela área de unidade | ponto baixo | alto | ponto baixo | alto |
| Filme, condensador e evaporador de queda | ajuste | ajuste | Ajuste parcial | Ajuste parcial |
Tecnologia da MVR
A tecnologia da MVR é comprimir o vapor secundário do evaporador pelo método mecânico, aumentar suas pressão e temperatura, aumentar sua entalpia, e enviá-la então de volta à câmara de aquecimento do evaporador a ser usado como o vapor de aquecimento, para manter o líquido da alimentação no estado de ebulição, quando o vapor de aquecimento próprio se condensar na água. Comparado com a multi tecnologia da evaporação do efeito, a tecnologia da MVR comprime e recicla todo o vapor secundário e recupera o calor latente, assim que é mais de poupança de energia do que a multi tecnologia da evaporação do efeito.
Vantagem da tecnologia da MVR:
Não há nenhuma necessidade para o vapor fresco após a partida, ou uma pequena quantidade de vapor fresco é consumida, assim que o custo de operação é baixo.
Fácil começar, a estrutura simples, única operação do efeito, simplifica o encanamento, instrumento, sistema elétrico.
operação simples, operação estável, menos manutenção.
Ocupa um espaço pequeno e tem poucas utilidades. Geralmente, não há nenhuma necessidade para o condensador e a torre refrigerando.

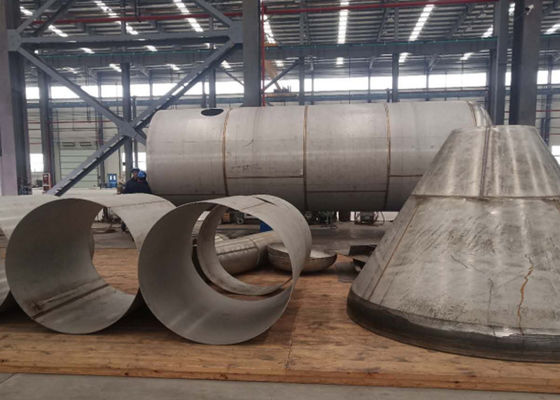

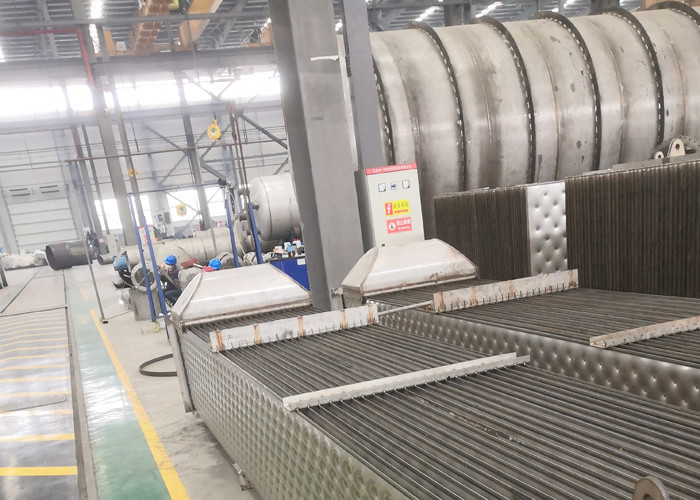

Empresa Capabiltiy
