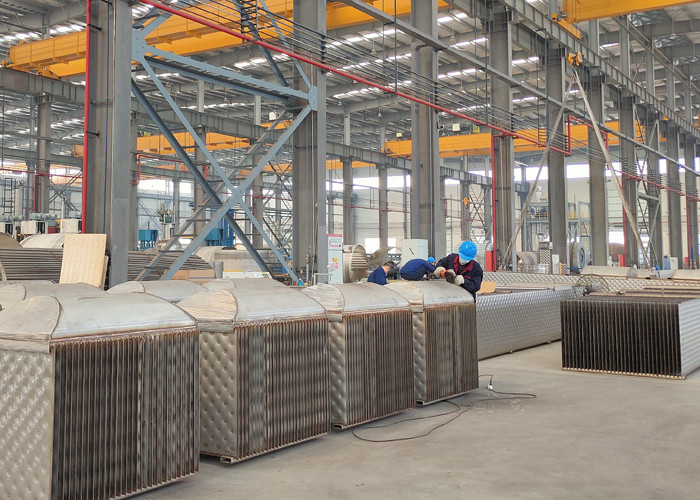

Projeto do permutador de calor da placa do descanso para o licor preto da polpa do fabricante chinês
O licor preto é um subproduto da polpa dos moinhos que fazem produtos das árvores, tais como o papel. É usado atualmente para recuperar o cozimento de produtos químicos e para produzir o vapor de alta pressão usado na polpa e no processo da fabricação de papel. É composto de ingredientes diferentes destes processos tais como a lenhina, a hemicelulose, o hidróxido de sódio (NaOH) e o sulfureto do sódio (Na2S). O composto da lenhina no licor preto pode ser usado para fazer o combustível biológico mas pode ser caro produzir e abastece-se assim feito dele não é muito comum.
Contudo, e de acordo com a Agência Internacional de Energia (IEA), o futuro de usar o licor preto como o combustível está prometendo e vê-se como o combustível o mais importante do quinto na terra!
Evaporação do licor preto
O licor preto recuperado de reduzir a polpa contém 14-17% matérias sólidas dissolvidas
Estes sólidos são compostos de aproximadamente 1/3 dos produtos químicos inorgánicos que estavam no licor branco adicionaram ao digestor
O 2/3 permanecendo consistem nos produtos químicos orgânicos extraídos da madeira
O licor preto deve ser concentrado acima dos sólidos de 60% de modo que se queime sem combustível suplementar
Exigências do processo básico
Uso eficiente da energia
Separação eficiente de vapor de água do licor preto
Separação apropriada de metanol, alta - sabão do óleo
Concentração de licor preto a 75-85% sólidos secos
Evaporação
Missão:
Evaporação do licor preto fraco para separar a água e criar um licor preto produto-forte combustível
Os três processos principais que ocorrem no evaporador são:
Liquor+heat preto a Licor preto + água + vapor fortes
Condensado + vapor a Condensado limpo + sujo + NCG
Licor preto a Licor preto + sabão (única madeira leve)
Como alcançar 80-85% sólidos secos?
Devido à viscosidade alta
PM-vapor como o meio de aquecimento
℃ da temperatura 175 do licor no concentrador final
Tempo de retenção do licor
atos do evaporador igualmente como um LHT-reator
Material de construção frente e verso
o índice alto do alcaloide pode causar o rachamento de corrosão de esforço (o SCC)
As plantas da evaporação bem-são provadas nas instalações em todo o mundo. Há uma variedade de configurações e modelos disponíveis – dos pre-evaporadores aos trens da evaporação do múltiplo-efeito – para acomodar as necessidades as mais desafiantes da evaporação mesmo de polpa do moinho ou da planta de efluência
A vantagem principal aos evaporadores do múltiplo-efeito é a utilização de superfícies de aquecimento provadas do lamella para a eficiência elevada e a confiança.
pp-evaporação-planta-lamella
Planta da evaporação lamelosa
superfície de aquecimento do lamella
| Nome | Série da placa do descanso | Permutador de calor de Shell e do tubo | Permutador de calor destacável da placa | Permutador de calor de placa espiral |
| Variação da temperatura de funcionamento | <800> | <800> | <170> | <350> |
| Pressão máxima | <60 bar=""> | <200 bar=""> | <32 bar=""> | <25 bar=""> |
| Coeficiente de transferência térmica a molhar [W/m2·℃] | 3500 | 2700 | 5600 | 2000 |
| Aplicação da inversão térmica do ar e da água | ajuste | ajuste | não cabido | Ajuste parcial |
| Imersão no tanque ou na água | ajuste | Ajuste parcial | não cabido | não cabido |
| Soldadura do tanque e do reator | Aplicável | não aplicável | não aplicável | não aplicável |
| Instale no reator existente e no outro equipamento | Aplicação flexível | Aplicável parcial | não aplicável | não aplicável |
| Toda a construção soldada | Aplicável | Aplicável | não aplicável | não aplicável |
| Líquidos pesadamente contaminados e outras aplicações | Aplicável | Aplicável | Aplicável parcial | Aplicável |
| Peso pela área de unidade | ponto baixo | alto | ponto baixo | alto |
| Filme, condensador e evaporador de queda | ajuste | ajuste | Ajuste parcial | Ajuste parcial |
Uso eficaz da energia para custos reduzidos
Os licores secos os mais altos dos sólidos com disponibilidade máxima usando a tecnologia da cristalização
Os condensados reusáveis os mais limpos usando a quantidade mínima de vapor
O mais baixo consumo do vapor e de eletricidade
Auto-limpeza
Tolere mesmo a escamação não-solúvel
