A evaporação do licor preto é uma parte essencial do processo de recuperação químico porque concentra significativamente a matéria contínua seca no licor preto de modo que o licor possa eficazmente ser ardido na caldeira da recuperação. A água removida do licor pode ser segregada e processado de modo que possa ser reutilizada no moinho – reduzir exigências da água fresca, efluências, e salvar o dinheiro.
Os evaporadores e os concentradores, com suas superfícies do aquecimento do lamella, são peritos em processar os licores ou as efluências de cozimento gastas do moinho usando a quantidade mínima de energia ao maximizar sólidos secos do produto, disponibilidade da planta, e a qualidade condensada. As superfícies de aquecimento do lamella são inerentemente não-escamação. Isto permite o uso de vários fontes de calor dentro do lamella, permitindo que o moinho selecione a conexão energia-a mais eficiente do processo.
Evaporação
Missão:
Evaporação do licor preto fraco para separar a água e criar um licor preto produto-forte combustível
Os três processos principais que ocorrem no evaporador são:
Liquor+heat preto a Licor preto + água + vapor fortes
Condensado + vapor a Condensado limpo + sujo + NCG
Licor preto a Licor preto + sabão (única madeira leve)
Exigências do processo básico
Uso eficiente da energia
Separação eficiente de vapor de água do licor preto
Separação apropriada de metanol, alta - sabão do óleo
Concentração de licor preto a 75-85% sólidos secos
| Nome | Série da placa do descanso | Permutador de calor de Shell e do tubo | Permutador de calor destacável da placa | Permutador de calor de placa espiral |
| Variação da temperatura de funcionamento | <800> | <800> | <170> | <350> |
| Pressão máxima | <60 bar=""> | <200 bar=""> | <32 bar=""> | <25 bar=""> |
| Coeficiente de transferência térmica a molhar [W/m2·℃] | 3500 | 2700 | 5600 | 2000 |
| Aplicação da inversão térmica do ar e da água | ajuste | ajuste | não cabido | Ajuste parcial |
| Imersão no tanque ou na água | ajuste | Ajuste parcial | não cabido | não cabido |
| Soldadura do tanque e do reator | Aplicável | não aplicável | não aplicável | não aplicável |
| Instale no reator existente e no outro equipamento | Aplicação flexível | Aplicável parcial | não aplicável | não aplicável |
| Toda a construção soldada | Aplicável | Aplicável | não aplicável | não aplicável |
| Líquidos pesadamente contaminados e outras aplicações | Aplicável | Aplicável | Aplicável parcial | Aplicável |
| Peso pela área de unidade | ponto baixo | alto | ponto baixo | alto |
| Filme, condensador e evaporador de queda | ajuste | ajuste | Ajuste parcial | Ajuste parcial |
Tecnologia da MVR
A tecnologia da MVR é comprimir o vapor secundário do evaporador pelo método mecânico, aumentar suas pressão e temperatura, aumentar sua entalpia, e enviá-la então de volta à câmara de aquecimento do evaporador a ser usado como o vapor de aquecimento, para manter o líquido da alimentação no estado de ebulição, quando o vapor de aquecimento próprio se condensar na água. Comparado com a multi tecnologia da evaporação do efeito, a tecnologia da MVR comprime e recicla todo o vapor secundário e recupera o calor latente, assim que é mais de poupança de energia do que a multi tecnologia da evaporação do efeito.
Evaporadores do efeito múltiplo
Os evaporadores do efeito múltiplo são usados sempre no serviço do licor preto. Os effectcomes múltiplos do termo do uso eficaz múltiplo da energia executar a tarefa da evaporação. Em tal configuração, o vapor vivo é condensado somente no primeiro evaporador do efeito, gerando os vapores que são enviados então para condensar num segundo o efeito onde a evaporação adicional ocorre. O processo pode então ser repetido até o alcance do último evaporador do efeito onde os vapores gerados são condensados em um condensador usando a água refrigerando.
A geração do vapor no moinho de Kraft é uma despesa de funcionamento significativa e o todos os esforços deve ser feito para conservar seu uso. A planta da evaporação é por muito o consumidor principal desse vapor para a remoção da água do licor preto fraco. A operação econômica do evaporador é predicada consequentemente em cima do uso eficaz múltiplo do calor disponível do vapor e consequentemente nos ofeffects do número no MIM.

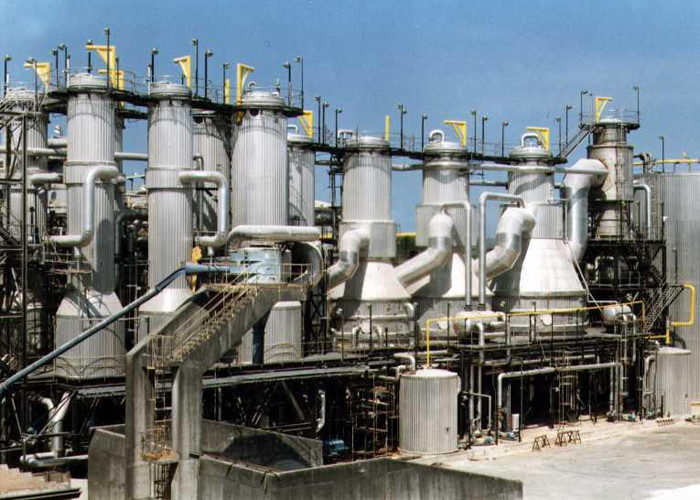

Aplicação da tecnologia na evaporação do licor preto da polpa
Tomando a evaporação da palha do trigo reduza a polpa o licor preto como um exemplo, o processo da evaporação da combinação de tecnologia da MVR e a multi evaporação do efeito tem o efeito perfeito.

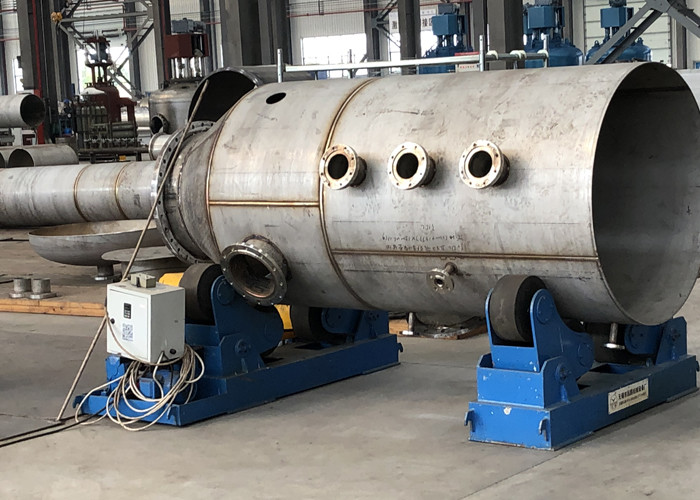

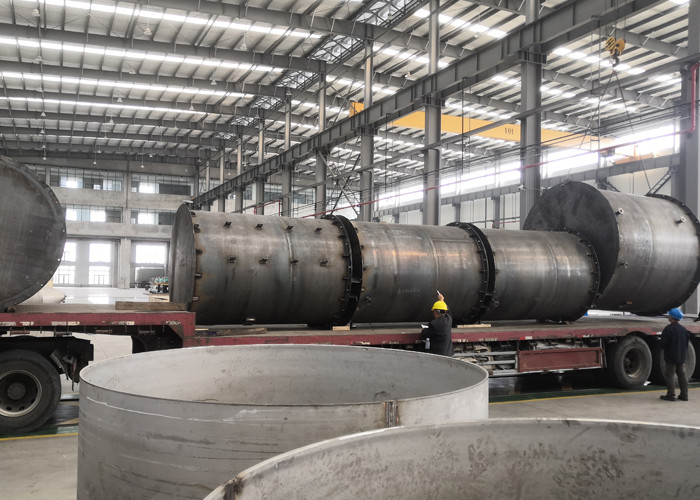

Oficina da produção
