Permutador de calor da placa do descanso SS304 na evaporação do licor preto durante a celulose

Cambista de aço da placa do descanso na evaporação do licor preto durante a celulose

Descrição

Nos últimos anos, com a maturidade da tecnologia mecânica do recompression do vapor (MVR). Esta tecnologia foi amplamente utilizada no tratamento de águas residuais (que incluem o licor preto de polpa química, o APMP & o BCTMP e outras águas residuais químicas da polpa mecânica), na indústria alimentar, na dessanilização do seawater e nos outros campos.

Licor preto

A ROM do licor preto as arruelas conservadas em estoque marrons está tipicamente em 13-18%TS. A maioria deste índice de água devem ser evaporados para produzir altamente um material com bastante sólidos para apoiar a combustão eficaz na caldeira da recuperação, tipicamente entre 65% e 80%TS.

Durante a evaporação a este nível de sólidos, os vários componentes temporários (compostos de enxofre, metanol, etc.) são liberados do licor e devem ser separados do condensado para permitir a reutilização no fiberline e em recausticizing. Deste ponto de vista, a planta da evaporação serve realmente como da " uma fábrica água " dentro do moinho. O licor preto igualmente contém uma fração substancial dos compostos inorgánicos que, durante o processo da evaporação, alcançam seu limite da solubilidade e podem depositar como a escala nas superfícies da transferência térmica do evaporador que limitam extremamente a capacidade de funcionamento da planta da evaporação e da ilha inteira da recuperação.

Evaporação

Missão:

Evaporação do licor preto fraco para separar a água e criar um licor preto produto-forte combustível

Os três processos principais que ocorrem no evaporador são:

Liquor+heat preto            a     Licor preto + água + vapor fortes

Condensado + vapor      a     Condensado limpo + sujo + NCG

Licor preto                     a      Licor preto + sabão (única madeira leve)

consumo do vapor da evaporação do Multi-efeito

EVAPORADORES DO EFEITO MÚLTIPLO
Os evaporadores do licor preto usam o contato indireto com vapor de condensação (ou vapores) em um lado de uma superfície da transferência térmica para evaporar a água do licor preto que circula no outro lado. Como com todos os permutadores de calor indiretos, a transferência térmica total entre o vapor de condensação e o licor preto é governada pelo relacionamento básico:
Q=Ux AxAT
Nesta equação, o fluxo de calor Q representa a quantidade de transferência térmica que pode ser realizada. Como mostrado, este fluxo de calor é dependente do coeficiente de transferência térmica total U, a quantidade da área A da transferência térmica disponível condensar os vapores entrantes e o diferencial da temperatura entre nos vapores de condensação e no licor preto dentro do evaporador. Toda a redução em U, A ou no resultado da vontade diretamente em uma redução de Q. Evaporação pode somente ocorrer quando o calor está adicionado (sob a forma do vapor de condensação) a uma área de superfície e a EM está estabelecido através dessa área de superfície.
O coefficientU da transferência térmica representa a taxa em que a transferência térmica é realizada através da superfície dada sob as condições operacionais do evaporador. É um número complexo que varie com o material e a qualidade da superfície de aquecimento, da temperatura, da concentração e da viscosidade do licor preto e do nível de turbulência dentro do licor. O coeficiente de transferência térmica é afetado adversamente pela escala e pelos depósitos na superfície da transferência térmica, pela baixa turbulência e igualmente pelo revestimento e pela espessura da superfície da transferência térmica.
Os evaporadores do efeito múltiplo (MEEs) são usados sempre no serviço do licor preto. Os effectcomes múltiplos do termo do uso eficaz múltiplo da energia executar a tarefa da evaporação. Em tal configuração, o vapor vivo é condensado somente no primeiro evaporador do efeito, gerando os vapores que são enviados então para condensar num segundo o efeito onde a evaporação adicional ocorre. O processo pode então ser repetido até o alcance do último evaporador do efeito onde os vapores gerados são condensados em um condensador usando a água refrigerando.
A geração do vapor no moinho de Kraft é uma despesa de funcionamento significativa e o todos os esforços deve ser feito para conservar seu uso. A planta da evaporação é por muito o consumidor principal desse vapor para a remoção da água do licor preto fraco. A operação econômica do evaporador é predicada consequentemente em cima do uso eficaz múltiplo do calor disponível do vapor e consequentemente nos ofeffects do número no MIM.

Aplicação da tecnologia da MVR:

Quando a concentração de líquido evaporado está levantada e seu ponto de ebulição está levantado dentro de um determinado limite, por exemplo, quando a concentração de líquido preto evaporado está abaixo de 20%, o ponto de ebulição é não mais o ℃ de 1,5 levantado.

É usado nas áreas ou nas empresas onde o preço da eletricidade é barato e a energia calorífica é cara.

Aplicação da tecnologia na evaporação do licor preto da polpa
Tomando a evaporação da palha do trigo reduza a polpa o licor preto como um exemplo, o processo da evaporação da combinação de tecnologia da MVR e a multi evaporação do efeito foi comparada com o multi processo da evaporação do efeito. Os detalhes são como segue.

2,1 parâmetros principais e esquema da evaporação

Os resultados mostram que o caudal do licor preto diluído é 128.6t/h, a temperatura do licor preto diluído são o ℃ 70, a concentração de licor preto diluído é 10%, a concentração de licor preto concentrado é 45%, e a água da evaporação é 100t/H. O multi processo da evaporação do efeito é estação da evaporação de 5 efeitos, e o processo combinado da evaporação é concentração da MVR pre + estação da evaporação de 5 efeitos.

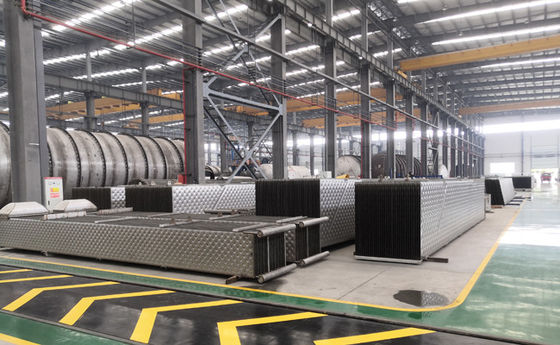

Nossa capacidade da produção
