Tecnologia da MVR
A tecnologia da MVR é comprimir o vapor secundário do evaporador pelo método mecânico, aumentar suas pressão e temperatura, aumentar sua entalpia, e enviá-la então de volta à câmara de aquecimento do evaporador a ser usado como o vapor de aquecimento, para manter o líquido da alimentação no estado de ebulição, quando o vapor de aquecimento próprio se condensar na água. Comparado com a multi tecnologia da evaporação do efeito, a tecnologia da MVR comprime e recicla todo o vapor secundário e recupera o calor latente, assim que é mais de poupança de energia do que a multi tecnologia da evaporação do efeito.
Vantagens da tecnologia da MVR:
Após a partida, não há nenhuma necessidade para o vapor fresco, ou uma pequena quantidade de vapor fresco é consumida, assim que o custo de operação é baixo.
A estrutura simples, única operação do efeito, simplifica o encanamento, instrumento, sistema elétrico.
Fácil começar, operação simples, operação estável, menos manutenção.
Ocupa um espaço pequeno e tem poucas utilidades. Geralmente, não há nenhuma necessidade para o condensador e a torre refrigerando.
Os concentradores do filme de queda são realmente uma adaptação para sólidos que altos o serviço do projeto do evaporador do FF discutiu acima. Por natureza, concentradores do FF, onde a evaporação ocorre de um filme do licor dentro do resultado do elemento de aquecimento nos níveis altos do supersaturation que estão sendo tornados dentro do licor. Isto pode conduzir a formação de escala descontrolada devido à nucleação de cristal excessiva um pouco do que o crescimento de cristal delicado.
Os projetos do concentrador de algum FF realmente tentam nem sequer controlar a formação de escala nas superfícies de aquecimento, mas fornecer um pouco um meio remover tal escala mais rápida do que forma e antes que possa negativamente impactar a capacidade ou a ligação à obstrução. Os projetos de comutação, de uso geral rápidos com unidades da placa e do tubular-elemento, confiam nesta estratégia continuamente movendo corpos múltiplos do concentrador (ou câmaras dentro do mesmo corpo) entre o licor do produto e lavando posições.
Uma outra aproximação do projeto envolve operar o concentrador do FF no baixo fluxo de calor para reduzir a quantidade de supersaturation desenvolvida no licor durante a transferência térmica. Um montante substancial de área da transferência térmica tem que ser fornecido neste caso, assim como uma taxa proporcional da recirculação, para reduzir-se operar-se EM e evaporação específica pela unidade de área da transferência térmica.
Comparação
| artigo | estação de 5 efeitos | processo combinado da evaporação | ||
| Da MVR concentração pre | estação da evaporação 5-effect | |||
| Água da evaporação (t/h) | 100 | 64,28 | 35,72 | |
| Concentração entrante (%) | 10 | 10 | 20 | |
| Para fora concentração (%) | 45 | 20 | 45 | |
| Área do evaporador (㎡) | 10000 | 8500 | 4000 | |
| Área do condensador (㎡) | 800 | / | 300 | |
| Consumo | Vapor (t/h) | 25 | / | 9 |
| Eletricidade (kWh/h) | 500 | 1600 | 180 | |
| Água (t/h) | 900 | / | 350 | |
| Custo de corrida | RMB/hour | 4500 | 960 | 1633 |
| Capacidade da evaporação da água de RMB/T | 45 | 25,93 | ||
| RMBx10000/dia | 10,8 | 6,2 | ||
| RMBx10000/ano (340days) | 3672 | 2115 | ||
Nota: Na avaliação do custo de operação: vapor 150rmb/t, eletricidade 0,6 rmb/kWh, água 0.5rmb/t.
O investimento combinado do equipamento de processo da evaporação aumentado: evaporador (2500 m2) 375x10000 RMB; Compressor 400x10000rmb da MVR, 775x10000 total RMB
Redução de custos de operação anual do processo combinado da evaporação: 3672-2115 = 1557 (10000RMB)
Período de reembolso do aumento do investimento de processo combinado da evaporação: 755 ÷ 1557=0.5year
Pode-se ver que tomando a escala de 100t/h como um exemplo, o processo combinado da evaporação pode recuperar o investimento aumentado ao meio de um ano, e as economias 1557 (10000 RMB) cada ano no futuro, com benefícios econômicos consideráveis.

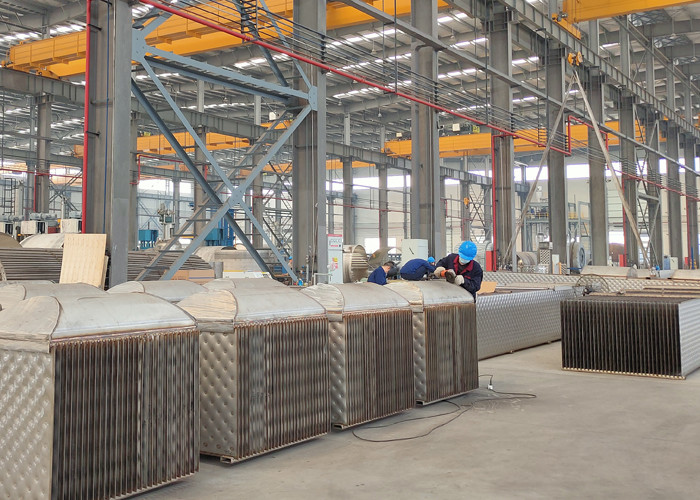

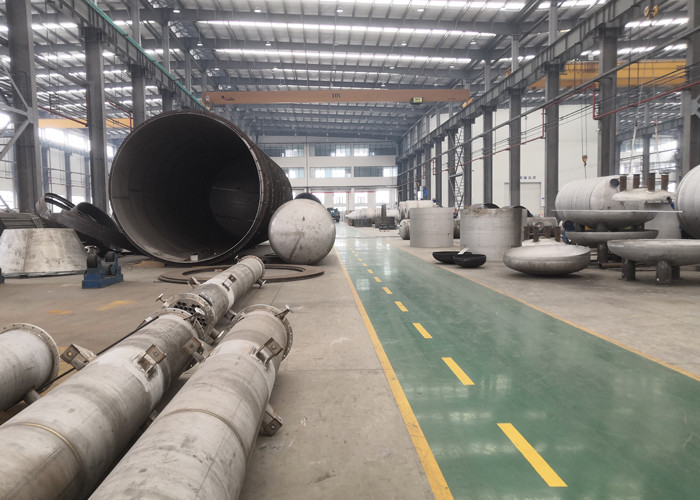

Oficina
