Cambista de poupança de energia do projeto do revestimento do descanso para a concentração do licor preto de filme de queda
Introdução preta da água da celulose
O licor preto fraco (WBL) das arruelas conservadas em estoque marrons está tipicamente em 13-18%TS. A maioria deste índice de água devem ser evaporados para produzir altamente um material com bastante sólidos para apoiar a combustão eficaz na caldeira da recuperação, tipicamente entre 65% e 80%TS.
Durante a evaporação a este nível de sólidos, os vários componentes temporários (compostos de enxofre, metanol, etc.) são liberados do licor e devem ser separados do condensado para permitir a reutilização no fiberline e em recausticizing. Deste ponto de vista, a planta da evaporação serve realmente como da " uma fábrica água " dentro do moinho. O licor preto igualmente contém uma fração substancial dos compostos inorgánicos que, durante o processo da evaporação, alcançam seu limite da solubilidade e podem depositar como a escala nas superfícies da transferência térmica do evaporador que limitam extremamente a capacidade de funcionamento da planta da evaporação e da ilha inteira da recuperação.
“O licor preto” é um subproduto da polpa dos moinhos que fazem produtos das árvores, tais como o papel. É usado atualmente para recuperar o cozimento de produtos químicos e para produzir o vapor de alta pressão usado na polpa e no processo da fabricação de papel. É composto de ingredientes diferentes destes processos tais como a lenhina, a hemicelulose, o hidróxido de sódio (NaOH) e o sulfureto do sódio (Na2S). O composto da lenhina no licor preto pode ser usado para fazer o combustível biológico mas pode ser caro produzir e abastece-se assim feito dele não é muito comum.
Contudo, e de acordo com a Agência Internacional de Energia (IEA), o futuro de usar o licor preto como o combustível está prometendo e vê-se como o combustível o mais importante do quinto na terra!
Como alcançar 80-85% sólidos secos?
Devido à viscosidade alta
PM-vapor como o meio de aquecimento
℃ da temperatura 175 do licor no concentrador final
Tempo de retenção do licor
atos do evaporador igualmente como um LHT-reator
Material de construção frente e verso
o índice alto do alcaloide pode causar o rachamento de corrosão de esforço (o SCC)
Consumo mecânico do evaporador da MVR do Recompression do vapor comparado com o equipamento tradicional da evaporação calculado evaporando a água 1T
| Nome | Vapor | Electric Power | Custo total (RMB) | ||
| Capacidade da evaporação (kg/h) | Consumo (T) | Custo (RMB) | Consumo (quilowatts) | Custo (RMB) | |
| Evaporador de único efeito | 1,1 | 220 | 3 | 2,1 | 222,1 |
| Evaporador de efeito dobro | 0,55 | 110 | 3 | 2,1 | 112,1 |
| Evaporador de três efeitos | 0,4 | 88 | 3 | 2,1 | 90,1 |
| Evaporador da MVR | 0,02 | 4,4 | 30 | 21 | 25,4 |

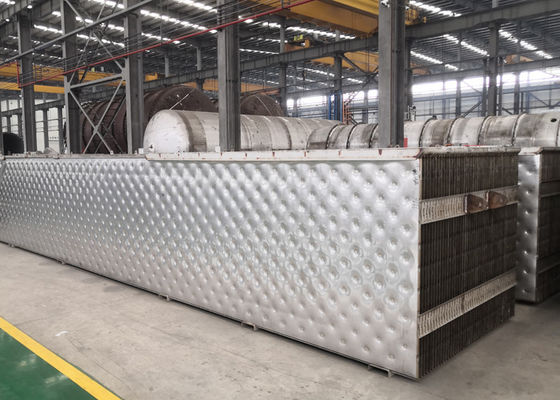

A placa da transferência térmica consiste em duas placas finas, que são soldadas completamente ao redor pelo processo da soldadura de laser, e a área média está completa do teste padrão do descanso; após ter formado o processo, o descanso dado forma cavidade é formado dentro da placa da transferência térmica. O projeto do descanso cria a turbulência excelente e fornece a autossuficiente estrutura. Na aplicação prática, o trajeto de solda adicional é adicionado frequentemente na placa da transferência térmica para ajustar e controlar a posição da relação do líquido dentro e fora da placa da transferência térmica, da velocidade de fluxo e do caudal do líquido na placa, para aperfeiçoar o efeito da transferência térmica.
Vantagens da tecnologia da placa da transferência térmica:
1) Projeto excelente da turbulência, coeficiente de transferência térmica de calor elevado;
2) confiança de solda alta;
3) resistência pequena na superfície externo, não fácil produzir a sujeira;
4) resistência de alta temperatura e de alta pressão;
5) canal largo, gota de baixa pressão, fácil de limpar;
6) projeto flexível da forma, otimização do efeito da transferência térmica.
Capacidade da produção
