Evaporador de Filme Descendente de Múltiplos Efeitos Modular com Cristalização a Vácuo para Águas Residuais (Indústrias de Papel e Sal)
Basic Properties
Place of Origin:
Província de Jiangsu, China
Brand Name:
HANPU
Certification:
ISO9001,CE
Model Number:
HP-MEE
Trading Properties
Minimum Order Quantity:
1 conjunto
Price:
300,000USD~1,000,000USD/SET
Payment Terms:
T/T, L/C, D/A, D/P, Western Union
Supply Ability:
1 conjunto/ 3 meses
Specifications
| Application: | Cloreto de sódio de águas residuais farmacêuticas | Key word: | Fácil de operar |
| Power Source: | Vapor e eletricidade | Core Components: | bomba de vácuo, compressor |
| Characteristic: | Fácil de operar | After-sales Service Provided: | Comissariamento e formação, Instalação em campo |
| Material: | Ti, aço inoxidável 304/316L | Capacity: | 500 kg/h-80.000 kg/h |
| After Warranty Service: | Suporte online, peças de reposição | Warranty of core components: | 1 ano, 12 meses |
| High Light: | Evaporador de Mvr de água poluída,Tvr Evaporador de vácuo a esferas,Evaporador Mvr removível |
||
Product Description
Evaporador de Filme Descendente de Múltiplos Efeitos Modular com Cristalização a Vácuo para Efluentes (Indústrias de Papel e Sal)
Uma linha MEE removível e montada em skid, projetada para concentração de água poluída e recuperação de sal. O sistema aplica evaporação por filme descendente/fino em múltiplos efeitos sob vácuo, seguido por cristalização a vácuo, proporcionando baixo consumo de vapor, pegada compacta e operação estável e contínua.
Descrição do Processo — Exemplo do Princípio de Fluxo Paralelo
A alimentação entra no circuito do evaporador de primeiro efeito, mistura-se com o licor circulante e é aquecida com vapor direto no aquecedor H. No evaporador V1, a água vaporiza enquanto a solução atinge sua temperatura de ebulição. O licor parcialmente concentrado flui então para o segundo efeito, que opera em temperatura e pressão mais baixas. Os vapores do primeiro efeito atuam como meio de aquecimento para o segundo efeito. Esta reutilização em etapas do vapor continua em todos os efeitos, dependendo do aumento do ponto de ebulição e das restrições operacionais, maximizando a eficiência térmica e minimizando a demanda por utilidades.
Estrutura

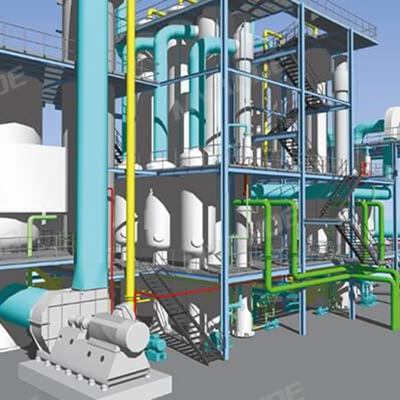

Uma linha típica de filme descendente de múltiplos efeitos compreende aquecedores e separadores, pré-aquecedores, condensador, sistema de vácuo, bombas de alimentação/circulação/descarga/condensado, tubulação e válvulas de interconexão e instrumentação (manômetro de vácuo, termômetros, manômetros, medidores de vazão, nível e condutividade, quando necessário). Seções montadas em skid permitem a remoção e manutenção sem longas paradas.
Características Principais
- Taxa de evaporação: 500 kg/h a 80 t/h (faixa padronizada).
- Materiais: Aço inoxidável SS304 ou SS316L.
- Operação fechada a vácuo: Evaporação rápida em baixas temperaturas com curto tempo de residência.
- Internos sanitários: Tubos sem costura polidos com espelho reduzem a incrustação e facilitam a CIP.
- Baixa temperatura de evaporação: Re-indução opcional de vapor secundário (por exemplo, bomba de spray de alta pressão) melhora o uso de calor e reduz a exposição térmica do produto.
- Alta taxa de concentração: A hidrodinâmica do filme descendente lida com viscosidades mais altas, resiste à incrustação e permite tempos de concentração curtos.
- Automação: CLP/IHM com intertravamentos e registro de dados; operação baseada em receita.
- Flexibilidade do processo: Trens configuráveis para corresponder à química da alimentação, BPE e utilidades do cliente; TVR/MVR podem ser integrados, se necessário.
Economia de Vapor
Cada efeito adicional reutiliza o vapor do efeito anterior como fonte de calor — reduzindo drasticamente o vapor fresco por kg de evaporação.
Cristalização a Vácuo
Formação estável de cristais e condensado mais limpo para reutilização ou descarga em conformidade.
Modular e Manutenível
Módulos removíveis e tubulação acessível reduzem o tempo de inatividade e simplificam as revisões.
Aplicações
Projetado para efluentes de fabricação de papel, salmouras de fabricação de sal e uma ampla gama de águas residuais industriais em indústrias químicas, farmacêuticas, têxteis/tingimento, cervejarias, alimentos e bebidas e pré-tratamento ZLD. A concentração de rejeitos de dessalinização por osmose reversa e a recuperação de recursos também são suportadas.
Evaporador de Filme Descendente Típico de Três Efeitos — Especificações e Parâmetros Técnicos
| Parâmetro / Especificações | HP-3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Capacidade de evaporação (kg/h) | 3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 | |
| Consumo de vapor bruto (kg/h) | 900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 | |
| Grau de vácuo de cada efeito | Primeiro Efeito | 0 | |||||||||
| Segundo Efeito | 448 | ||||||||||
| (mmHg) | Terceiro Efeito | 640 | |||||||||
| Temperatura de evaporação de cada efeito | Primeiro Efeito | 99 | |||||||||
| Segundo Efeito | 76 | ||||||||||
| Terceiro Efeito | 53 | ||||||||||
| Pressão do vapor para evaporação (MPa) | 0,6–1,0 (Pressão absoluta) | ||||||||||
| Teor de sólidos na alimentação (%) | 6–7 (exemplo) | ||||||||||
| Teor de sólidos na saída (%) | 42–48 (exemplo) | ||||||||||
Observações de Operação
- Contagem de efeitos e capacidade dimensionada para atender à economia de vapor e à qualidade do condensado desejadas.
- Níveis de vácuo e ΔT definidos por BPE de alimentação e tendência de incrustação.
- Módulos TVR/MVR opcionais podem ser integrados para reutilizar ainda mais os vapores secundários.
