multi evaporador Cane Syrup Evaporation Pillow Plate do efeito 250t/D

Name: multi evaporador Cane Syrup Evaporation Pillow Plate do efeito 250t/D
Brand: Jiangsu Hanpu Mechanical Technology Co., Ltd
SKU: HP-MEE
Price: 50.00 USD
Availability: InStock

Basic Properties

Place of Origin: Jiangsu, China

Brand Name: HANPU

Certification: CE,ISO9001

Model Number: HP-MEE

Trading Properties

Minimum Order Quantity: 1 grupo

Price: 100,000USD~1,000,000USD/SET

Payment Terms: T/t, l/c

Supply Ability: 1 3 meses ajustado

sistema da evaporação de efeito 480V múltiplo

sistema da evaporação de efeito 220V múltiplo

sistema da evaporação de efeito 316L múltiplo

Specifications

Main uses:	Concentração	Evaporation capacity:	Personalizado
Product name:	Evaporador rotativo de efeito múltiplo de alta qualidade	Power source:	Elétrico, Vapor
Condition:	Novo	Warranty:	12 meses
Voltage:	Conforme design	Application industries:	Indústria Alimentar, Bioquímica
Material:	SS304/SS316L/aço duplex/titânio	Weight:	De acordo
High Light:	multi evaporador do efeito 250t/d , multi evaporação do xarope do bastão do evaporador do efeito , evaporação de efeito múltiplo da placa do descanso

Product Description

Evaporador de Múltiplos Efeitos 250t/D para Evaporação de Xarope de Cana com Placas Almofadadas

Projetado para usinas de açúcar e produtores de xarope de cana, o evaporador de múltiplos efeitos com placas almofadadas (placas com dimples) da Hanpu concentra o caldo/xarope de cana bruto com alta eficiência térmica, manuseio suave do produto e design sanitário. A linha de 250 t/D (≈10,4 t/h) oferece alvos consistentes de °Brix, baixa formação de cor e consumo reduzido de vapor.

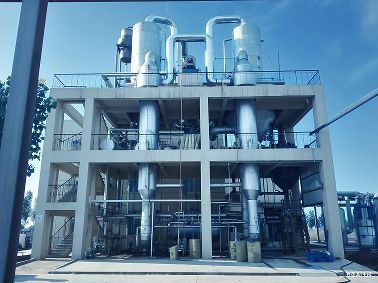

Multi-effect pillow plate evaporator in process bay

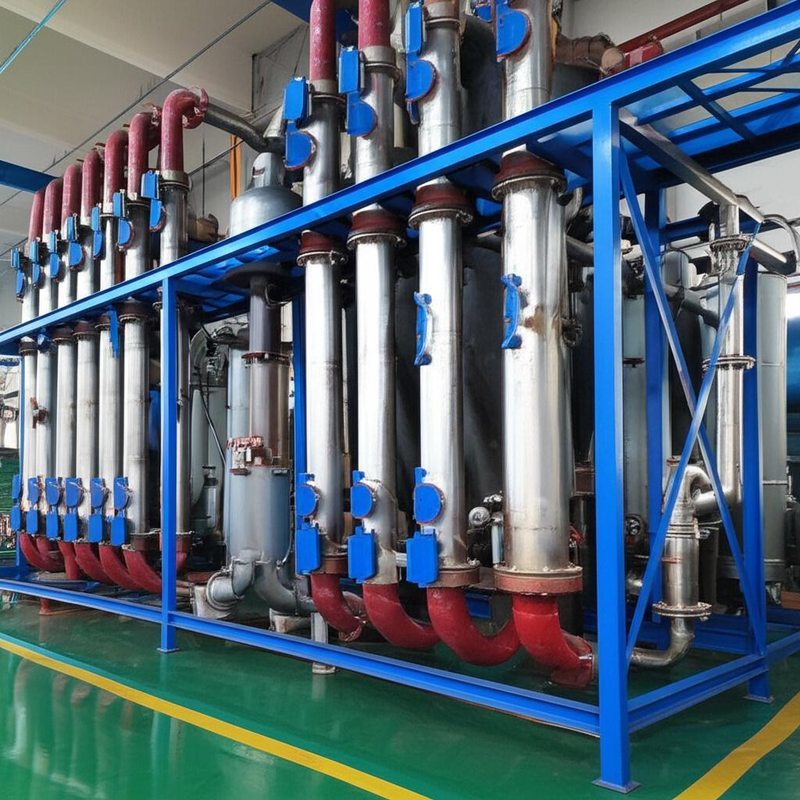

Cane syrup evaporation equipment modules

Alta Economia de Vapor

A configuração de cinco efeitos com TVR opcional atinge uma economia típica de 3,5-5,0 kg de água/kg de vapor vivo, reduzindo a carga da caldeira e os custos operacionais.

Qualidade do Produto em Primeiro Lugar

Tempo de residência curto, filme descendente uniforme e controle preciso de ΔT limitam a inversão da sacarose e a captação de cor—ideal para açúcar refinado e graus de xarope.

Baixa Incrustação e Fácil Limpeza

A turbulência da placa almofadada suprime a incrustação; CIP automatizado com receitas alcalinas/ácidas restaura a transferência de calor rapidamente.

Pegada Compacta

Os trocadores baseados em placas reduzem o peso e o espaço em comparação com os grandes feixes de tubos e conchas, facilitando a instalação em edifícios de usinas existentes.

Visão Geral do Processo

Pré-aquecimento: Suco bruto ou clarificado pré-aquecido por condensado/vapores de flash para minimizar a demanda de vapor vivo.
Filme descendente de múltiplos efeitos: Distribuição uniforme sobre as placas almofadadas; efeitos sucessivos operam em menor pressão/temperatura sob vácuo.
Separação vapor-líquido: Demisters de alta eficiência minimizam o arrastamento; o condensado limpo é recuperado para reutilização no processo.
Controle de vácuo e NCG: Condensador de superfície com bomba de vácuo lida com não condensáveis, estabilizando os pontos de ebulição e ΔT.
Automação: CLP/IHM com loops de °Brix/densidade, pontos de ajuste de receita para mudanças de campanha e histórico para rastreamento de qualidade.
CIP: Ciclos automatizados de soda cáustica/ácido/água quente; enxágue em linha entre os lotes para manter a capacidade.

Resumo Técnico (Linha de 250 t/D)

Item	Especificação / Observação
Capacidade	~250 toneladas por dia (≈10,4 t/h) evaporação de xarope de cana (personalizável)
Efeitos	4-6 efeitos típicos; cinco efeitos com boosters TVR opcionais recomendados para economia de energia
Economia de vapor	~3,5-5,0 kg de água/kg de vapor vivo (dependente de °Brix de alimentação, BPE e ΔT)
Temperaturas de operação	Primeiro efeito ~95-105 °C -> último efeito ~55-65 °C (serviço a vácuo; BPE contabilizado)
°Brix de entrada / saída	Típico 12-18 °Brix na entrada -> 60-70+ °Brix na saída (definido para as necessidades de cristalização/filtragem a jusante)
Materiais	SS304 / SS316L contato com o produto; Duplex 2205 opcional onde cloretos estão presentes
Design sanitário	Soldas higiênicas, drenabilidade, canais com acabamento espelhado, juntas de grau alimentício (EPDM/FKM/PTFE)
Instrumentação	Vazão, nível, pressão, temperatura, condutividade do condensado, °Brix/densidade e tendência de ΔP
CIP	Ciclos automatizados alcalinos/ácidos; receitas configuráveis de tempo/temperatura/química
Utilidades	Vapor vivo (0,6-1,0 MPa abs), água de resfriamento para condensador, ar da planta e energia para acionamentos/controles

Aplicações e Integração

Usinas de açúcar de cana: concentração de xarope bruto, clarificado ou refinado com baixo desenvolvimento de cor.
Refinarias: integração com carbonatação/fosfatação, descoloração e cristalizadores.
Xaropes de alimentos e bebidas: evaporação suave para retenção de sabor e perfis de viscosidade estáveis.

Fabricação e Montagem

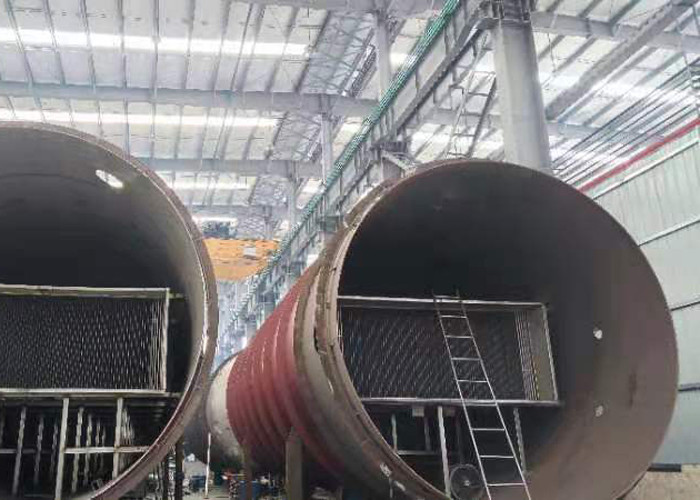

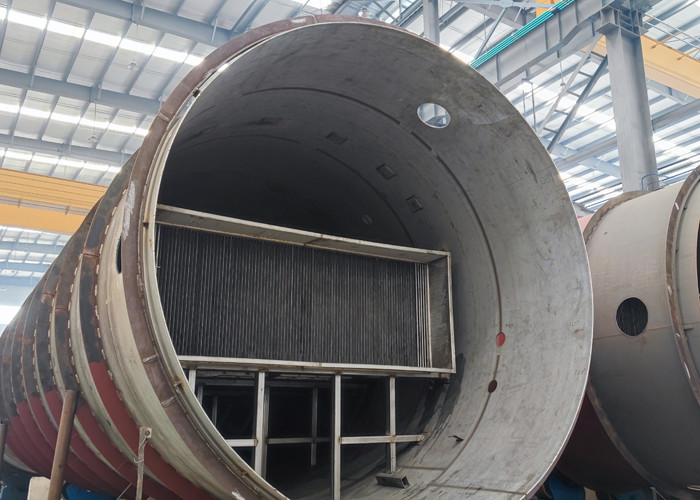

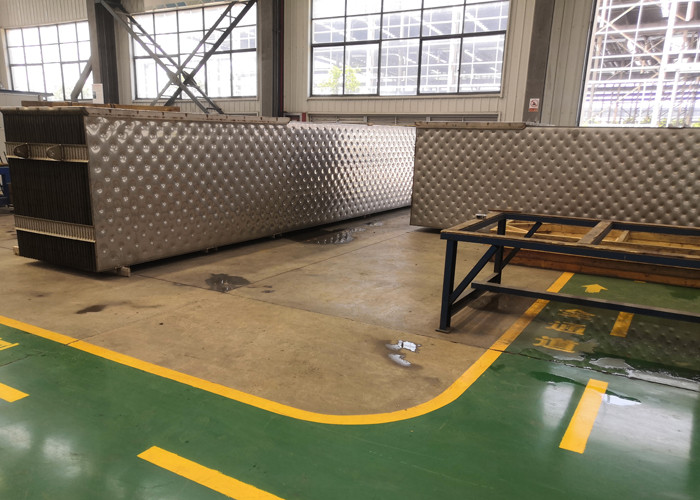

Pillow plate fabrication and QA inspection

Nossa Capacidade de Produção

A base de fabricação da Hanpu suporta a formação de chapas pesadas, soldagem de placas almofadadas, fabricação de colunas de grande diâmetro e montagem completa do skid do sistema. O FAT interno garante que cada evaporador atenda às garantias de desempenho antes do envio.

Fluxo de Trabalho de Entrega

Dados de alimentação e metas -> Projeto térmico e balanço de calor/massa -> Validação piloto (opcional) -> Engenharia detalhada -> Fabricação e FAT -> Instalação e comissionamento -> Teste de desempenho e treinamento -> Serviço e peças sobressalentes ao longo do ciclo de vida.

Os números mostrados são típicos. O projeto final depende da pureza do suco, BPE, curva de viscosidade, tendência de incrustação e utilidades do local.
