Evaporador da placa do descanso do efeito de Straw Pulp Evaporation Station With cinco do trigo
Basic Properties
Place of Origin:
Província de Jiangsu, China
Brand Name:
HANPU
Certification:
ISO,CE
Model Number:
HP-MEE
Trading Properties
Minimum Order Quantity:
1 grupo
Price:
200,000USD~1,000,000USD/SET
Payment Terms:
T/T, L/C, D/A, D/P, Western Union
Supply Ability:
1 90days ajustado
Specifications
| Applicable Industries: | Indústria do papel | Core Components: | Motor, bomba de vácuo |
| Advantage: | Economia de consumo, baixas despesas de exploração | Main power: | Eletricidade |
| Product name: | evaporador tipo almofada de cinco efeitos | Key Selling Points: | Fácil de operar |
| Voltage: | 220/380/440V | Plate Material: | SS304/316L/Ti |
| After Warranty Service: | Suporte laboral video, apoio em linha, manutenção de campo | Warranty: | 1 ano |
| High Light: | estação da evaporação da polpa da palha do trigo,estação da evaporação de cinco efeitos,estação da evaporação da placa do descanso |
||
Product Description

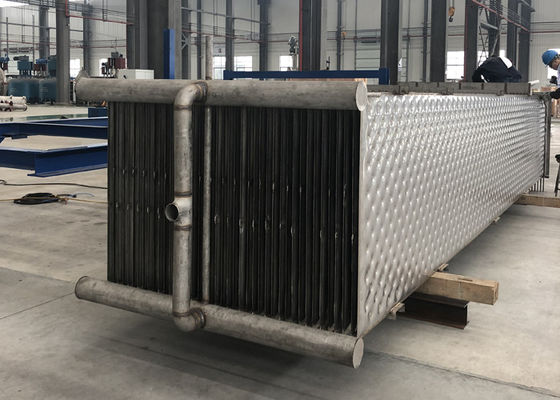

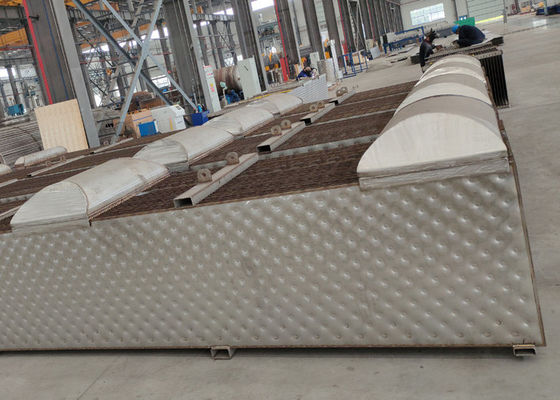

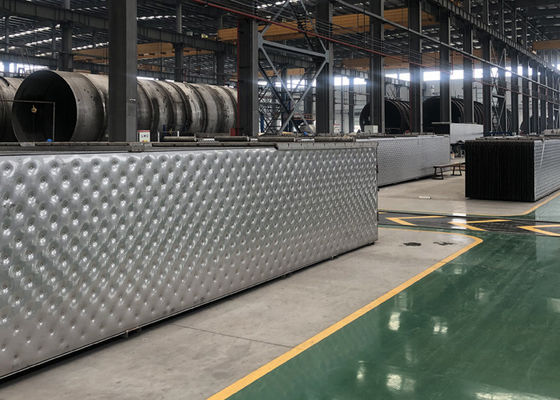

Estação de Evaporação de Polpa de Palha de Trigo com Evaporador de Placa Almofadada de Cinco Efeitos
A Hanpu fornece uma estação de evaporação de cinco efeitos de alta eficiência projetada para fábricas de polpa de palha de trigo. Usando a tecnologia de troca de calor de placa almofadada (placa com covinhas) e hidráulica de filme descendente, o sistema concentra licor negro ou filtrados com baixa incrustação, operação estável e a melhor economia de vapor da categoria—pronto para recuperação química ou cristalização a jusante.
Principais Características
- Economia de Energia: Cinco efeitos em série reutilizam a entalpia do vapor, proporcionando uma economia de vapor tipicamente de 4,0-5,5 kg de água/kg de vapor, reduzindo a carga da caldeira e as emissões de CO₂.
- Baixa Incrustação em Fluxos Fibrosos: Os canais de placa almofadada promovem turbulência com seções transversais amplas, reduzindo a incrustação e a deposição de fibras comumente observadas em licores derivados de palha.
- Compacto e Manutenível: As placas leves permitem pegadas apertadas, fácil acesso para inspeção e substituição rápida das placas em comparação com feixes de tubos e conchas volumosos.
- Pronto para Recuperação: Reutilização de condensado limpo, remoção opcional de voláteis e manuseio de NCG ajudam a atender aos limites ambientais e melhorar o desempenho da recuperação de álcalis.
Descrição do Processo
1. Pré-aquecimento da alimentação: O licor de entrada é pré-aquecido por condensado/vapor instantâneo para minimizar o vapor vivo.
2. Filme descendente de cinco efeitos: Distribuição uniforme sobre os painéis da placa almofadada; cada efeito a jusante opera em menor pressão/temperatura para cascatear o calor.
3. Separação vapor-líquido: Desembaçadores de alta eficiência evitam o arrastamento; o condensado limpo é recuperado.
4. Vácuo e gerenciamento de NCG: Condensador de superfície com bomba de vácuo remove não condensáveis e controla TRS/odor.
5. Automação: CLP/IHM com receitas, logs de tendências e proteção contra surtos; densidade/sólidos em linha para controle de ponto de ajuste.
6. Limpeza: Lavagem com água online, CIP alcalino/ácido e linhas opcionais piggable mitigam a incrustação orgânica/inorgânica.
Materiais e Conformidade
- Metais: SS304/SS316L padrão; Duplex 2205/2507 para resistência a cloretos/álcalis em serviço de licor negro.
- Juntas e vedações: EPDM/FKM/PTFE por temperatura e exposição química.
- Padrões: Vasos ASME/PED, marcação CE disponível; intertravamentos de segurança e proteção contra pressão incluídos.
Especificações Técnicas
| Item | Faixa Típica / Nota |
|---|---|
| Aplicação | Licor de polpa de palha de trigo, filtrados e correntes laterais antes da recuperação ou cristalização |
| Capacidade de evaporação | 10-120 t/h por linha (personalizável por área de efeito e contagem de placas) |
| Efeitos | Cinco efeitos (TVR opcional em efeitos selecionados para aumentar a economia) |
| Economia de vapor | ~4,0-5,5 kg de água/kg de vapor vivo (dependente da alimentação e ΔT) |
| Temperaturas de operação | Primeiro efeito ~95-105 °C -> último efeito ~55-65 °C (sob vácuo; BPE considerado) |
| Sólidos de saída do produto | Adaptado para caldeira de recuperação ou alvo de cristalizador; tipicamente 45-65% TS |
| Controles | CLP/IHM, vazão/nível/pressão/temperatura, densidade/°Brix (quando relevante), condutividade do condensado |
| CIP | Ciclos automatizados de água alcalina/ácida/quente; lavagem online entre lotes ou sob condição |
| Pegada | Skids modulares compactos com pacotes de placas e separadores acessíveis |
Opções e Melhorias
- Coluna de remoção de condensado para redução de VOC/TRS e reutilização de água.
- Coleta de NCG com roteamento seguro para oxidante ou caldeira de recuperação.
- Pré-aquecedores e tanques de flash integrados ao calor para maximizar a recuperação interna de energia.
- Estágios MVR ou TVR adicionais para maior flexibilidade elétrica/a vapor.
Fluxo de Trabalho de Entrega
Dados e metas de alimentação -> Projeto térmico e balanço de calor/massa -> Validação piloto (opcional) -> Engenharia detalhada -> Fabricação e FAT -> Instalação e comissionamento -> Teste de desempenho e treinamento -> Serviço e peças sobressalentes do ciclo de vida.
Os valores mostrados são típicos. O projeto final depende da composição do licor, BPE, curva de viscosidade, tendência de incrustação e utilidades do local.
