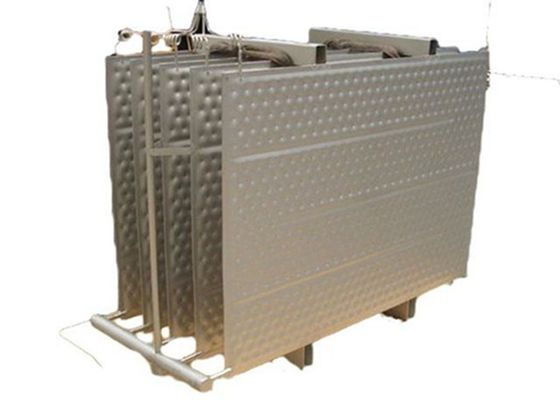

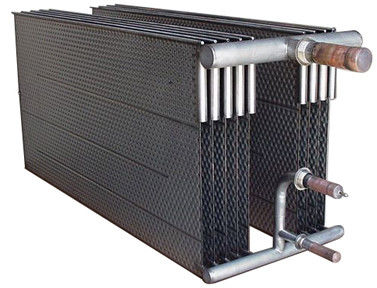

Todo o trocador de calor tipo placa SS304 soldado para evaporador MVR de aquecimento de água, óleo, suco
Design sem espuma
Baixas velocidades de vapor dentro do evaporador, baixas taxas de cisalhamento e a construção de filme descendente de fluxo livre são vantagens do projeto para minimizar a criação de espuma.Isso é especialmente importante em evaporadores MVR, não apenas para maximizar a produção de condensado limpo, mas também para proteção do compressor ou ventilador.
Design sem plugue
A distribuição uniforme do licor sobre as lamelas e a redistribuição contínua do licor criada pela forma ondulada da superfície da lamela garantem uma superfície de aquecimento completamente molhada e eliminam a incrustação local ou a concentração excessiva do licor.A superfície de aquecimento da lamela garante que a incrustação solúvel em água possa ser removida por uma simples lavagem de diluição, eliminando a necessidade de interrupções dispendiosas e demoradas para limpeza.
Evaporador de Recompressão Mecânica de Vapor (MVR)
A recompressão mecânica de vapor reduz a energia utilizada no processo de evaporação em até 90% em comparação com os sistemas convencionais.
Funciona reutilizando a energia térmica contida no vapor. Esta energia seria desperdiçada de outra forma. tubos à medida que flui para baixo tende a formar uma película no interior do tubo. trocador de aquecimento.À medida que o vapor quente condensa na parte externa dos tubos, ele libera calor latente que aumenta a temperatura do líquido de alimentação nos tubos. um líquido viscoso concentrado. A água que foi evaporada sai do tubo como vapor. Na seção inferior do Calandria, parte do líquido concentrado se acumula e pode ser retirado, a mistura quente passa para uma câmara mais fria chamada Separador, onde mais do líquido concentrado cai para o fundo para ser retirado e o vapor sobe para o topo. Esse vapor agora contém a maior parte da energia que foi inicialmente alimentada no sistema.
O ventilador turbo suga o vapor do Separador e o re-comprime, aumentando a pressão e aumentando assim a temperatura até o ponto em que o vapor pode mais uma vez ser usado como fonte de calor. A unidade é extremamente robusta, ventilador turbo estanque ao gás ideal para a pressão, temperaturas e volumes do processo de evaporação MVC.No seu coração está um impulsor de velocidade ultra-alta com uma velocidade de ponta de mais de 1000 Km/h mais rápido do que a velocidade de um avião a jato.O rotor provavelmente tem a ponta mais alta velocidade de qualquer impulsor soldado já fabricado. O vapor reaquecido pode então ser alimentado de volta no Calandria para fornecer a energia térmica necessária para evaporar mais líquido de alimentação à medida que passa pelos tubos. O processo de Compressão Mecânica de Vapor é um processo de alta eficiência energética e maneira econômica de reter e reutilizar o calor latente contido no vapor. Energia que de outra forma seria desperdiçada. Uma vez que o processo tenha sido iniciado e atingido a temperatura, a única entrada de energia necessária é o eletrpara acionar o ventilador Turbo.
À medida que os custos de energia aumentam, o uso de evaporadores de Recompressão Mecânica de Vapor (MVR) também aumentou.A economia de energia possível usando a tecnologia MVR é significativa.Os evaporadores MVR são projetados para operar com consumo específico de energia muito baixo enquanto produzem condensado limpo para minimizar o consumo de água doce na fábrica.
A melhor eficiência energética possível
Comparados aos evaporadores de efeito múltiplo, os evaporadores MVR consomem consideravelmente menos energia.
Condensados mais limpos
A segregação de condensado altamente eficiente nos dutos e lamelas do evaporador, além da remoção integrada de frações de condensado sujo, produz água limpa e reutilizável.
Características técnicas do MVR
A tecnologia MVR usa o vapor gerado para calor em vez de fontes de calor caras
A tecnologia MVR não requer uma torre de resfriamento, reduzindo bastante o uso de água de resfriamento
A tecnologia MVR é mais eficiente do que a tecnologia tradicional de evaporação multi-efeito, economizando energia e reduzindo os custos operacionais
A tecnologia MVR é verdadeiramente economizadora de energia, água, ecologicamente correta e ajuda na reciclagem de recursos
A tecnologia MVR atinge a evaporação de baixa temperatura, reduzindo bastante o impacto em seu material
A estrutura do sistema de tecnologia MVR é simples, totalmente automatizada, com operação contínua
Os sistemas MVR consistem em um evaporador, um compressor de vapor, separadores, bombas, tubulação, instrumentação e componentes de controle elétrico
Os sistemas MVR podem ser projetados em torno de evaporadores simples ou evaporadores de tubo de filme descendente sofisticados
Os sistemas MVR podem usar compressão de vapor simples ou bombas sofisticadas de raízes
Os sistemas MVR podem ter baixa retenção de líquido ou ser sistemas de tanques de maior volume
Os sistemas MVR podem atingir uma variedade de evaporação, o design do processo e a composição do fluido determinarão isso
Desenho do princípio de funcionamento
Operação
A operação dos dois processos de evaporação para o tratamento do licor negro da polpa da palha de trigo é mostrada na tabela.
Operação de dois processos de evaporação para tratamento de licor negro de celulose
| item | 5 estação de efeito | processo de evaporação combinado | ||
| Pré-concentração MVR | estação de evaporação de 5 efeitos | |||
| Água de evaporação (t/h) | 100 | 64,28 | 35,72 | |
| Concentração de entrada (%) | 10 | 10 | 20 | |
| Concentração de saída (%) | 45 | 20 | 45 | |
| Área do evaporador (㎡) | 10.000 | 8500 | 4000 | |
| Área do condensador (㎡) | 800 | / | 300 | |
| Consumo | Vapor (t/h) | 25 | / | 9 |
| Eletricidade (kWh/h) | 500 | 1600 | 180 | |
| Água (t/h) | 900 | / | 350 | |
| Custo de operação | RMB/hora | 4500 | 960 | 1633 |
| Capacidade de evaporação de água RMB/T | 45 | 25,93 | ||
| RMB x 10.000/dia | 10,8 | 6.2 | ||
| RMB x 10.000/ano (340 dias) | 3672 | 2115 | ||
Nota: Na estimativa de custo de operação: vapor 150 rmb/t, eletricidade 0,6 rmb/kWh, água 0,5 rmb/t.
O investimento em equipamentos de processo de evaporação combinada aumentou: evaporador (2500 m2) 375x10000 RMB;Compressor MVR 400x10000rmb, total 775x10000 RMB
Redução do custo operacional anual do processo de evaporação combinada: 3672-2115 = 1557 (10000RMB)
Período de retorno do investimento do processo de evaporação combinada: 755 ÷ 1557 = 0,5 ano
Pode-se ver que tomando a escala de 100 t/h como exemplo, o processo de evaporação combinada pode recuperar o aumento do investimento em meio ano e economizar 1557 (10000 RMB) todos os anos no futuro, com benefícios econômicos consideráveis.
