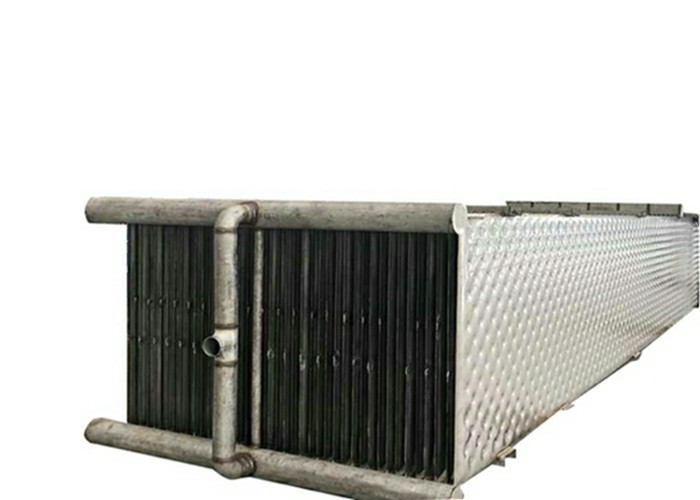

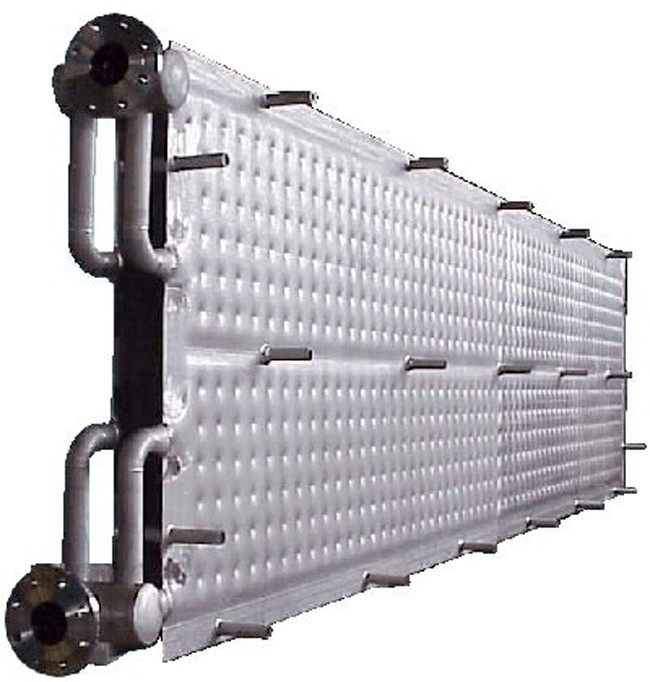

Placa de covinhas de aço inoxidável de tamanho personalizável para trocador de calor
As plantas de evaporação são comprovadas em instalações em todo o mundo.Há uma variedade de configurações e modelos disponíveis – de pré-evaporadores a trens de evaporação de múltiplos efeitos – para acomodar até mesmo as mais desafiadoras necessidades de evaporação de fábricas de celulose ou plantas de efluentes
A principal vantagem dos evaporadores de efeito múltiplo é a utilização de superfícies de aquecimento de lamelas comprovadas para alta eficiência e confiabilidade.

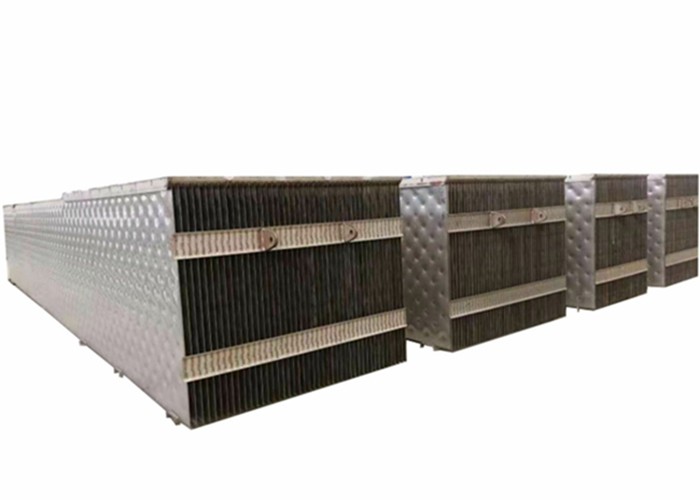

pp-evaporation-plant-lamella
Lamelar da planta de evaporação
superfície de aquecimento de lamelas
| Nome | Série de almofadas | Trocador de calor casco e tubo | Trocador de calor de placas destacável | Trocador de calor de placas em espiral |
| Faixa de temperatura operacional | <800℃ | <800℃ | <170℃ | <350℃ |
| Pressão máxima | <60 bar | <200 bar | <32 bar | <25 bar |
| Coeficiente de transferência de calor para água [W/m2·℃] | 3500 | 2700 | 5600 | 2000 |
| Aplicação de troca de calor de ar e água | em forma | em forma | não serve | Ajuste parcial |
| Imersão em tanque ou água | em forma | Ajuste parcial | não serve | não serve |
| Soldagem de tanque e reator | Aplicável | não aplicável | não aplicável | não aplicável |
| Instale no reator existente e em outros equipamentos | Aplicação flexível | Parcialmente aplicável | não aplicável | não aplicável |
| Toda a construção soldada | Aplicável | Aplicável | não aplicável | não aplicável |
| Líquidos altamente contaminados e outras aplicações | Aplicável | Aplicável | Parcial Aplicável | Aplicável |
| Peso por unidade de área | baixo | Alto | baixo | Alto |
| Filme descendente, condensador e evaporador | em forma | em forma | Ajuste parcial | Ajuste parcial |
O Licor Negro é um subproduto da celulose de fábricas que fabricam produtos de árvores, como o papel.Atualmente é usado para recuperar produtos químicos de cozimento e produzir vapor de alta pressão usado no processo de fabricação de celulose e papel.É composto por diferentes ingredientes desses processos, como lignina, hemicelulose, hidróxido de sódio (NaOH) e sulfeto de sódio (Na2S).O composto de lignina no licor negro pode ser usado para fazer biocombustível, mas pode ser caro para produzir e, portanto, o combustível feito a partir dele não é muito comum.
No entanto, e de acordo com a Agência Internacional de Energia (AIE), o futuro da utilização do licor negro como combustível é promissor e é visto como o quinto combustível mais importante do planeta!
Evaporação do licor negro
O licor negro recuperado da polpação contém 14-17% de sólidos dissolvidos
Esses sólidos são compostos por cerca de 1/3 de produtos químicos inorgânicos que estavam no licor branco adicionado ao digestor
Os 2/3 restantes são compostos por produtos químicos orgânicos extraídos da madeira
O licor negro deve ser concentrado acima de 60% de sólidos para que queime sem combustível suplementar
Requisitos básicos do processo
Uso eficiente de energia
Separação eficiente de vapor de água do licor negro
Separação adequada de metanol, sabão de tall oil
Concentração de licor negro para 75-85% de sólidos secos
Evaporação
Missão:
Evaporação de licor negro fraco para separar a água e criar um licor negro forte de produto combustível
Os três principais processos que ocorrem no evaporador são:
Licor preto + calor para licor preto forte + água + vapor
Condensado + Vapor para Limpar + Condensado Sujo + NCG
Licor Negro para Licor Negro + Sabão (somente madeira macia)
Como atingir 80-85% de sólidos secos?
Devido à alta viscosidade
MP-vapor como meio de aquecimento
temperatura do licor 175 ℃ no concentrador final
Tempo de retenção de licor
evaporador atua também como um reator LHT
Material de construção duplex
alto teor alcalino pode causar Stress Corrosion Cracking (SCC)
Eficiência energética para custos reduzidos
Os mais altos licores de sólidos secos com máxima disponibilidade usando tecnologia de cristalização
Condensados reutilizáveis mais limpos usando a quantidade mínima de vapor
Menor consumo de vapor e eletricidade
Autolimpeza
Tolera até mesmo escamação não solúvel
