Multi sistema de aço inoxidável do evaporador do efeito
Basic Properties
Place of Origin:
Província de Jiangsu, China
Brand Name:
HANPU
Certification:
CE,ISO9001
Model Number:
HP-MEE
Trading Properties
Minimum Order Quantity:
1 GRUPO
Price:
100,000USD~1,000,000USD/SET
Payment Terms:
T/T, L/C, D/A, D/P, Western Union
Supply Ability:
1 3 meses ajustado
Specifications
| Key word: | Concentração do líquido mãe de niacina | Material: | 304/316L de aço inoxidável, |
| After-sales Service: | Serviço de engenheiros de instalações disponível | Voltage: | 220-480V |
| Process: | Evaporação | Capacity: | 500 kg/h-80.000 kg/h |
| Evaporation type: | 3 efeitos de evaporação | Warranty of core components: | 12 meses |
| High Light: | Sistema do evaporador do efeito de HANPU multi,Sistema do evaporador do efeito da MVR multi,Evaporador de aço inoxidável de 3 efeitos |
||
Product Description

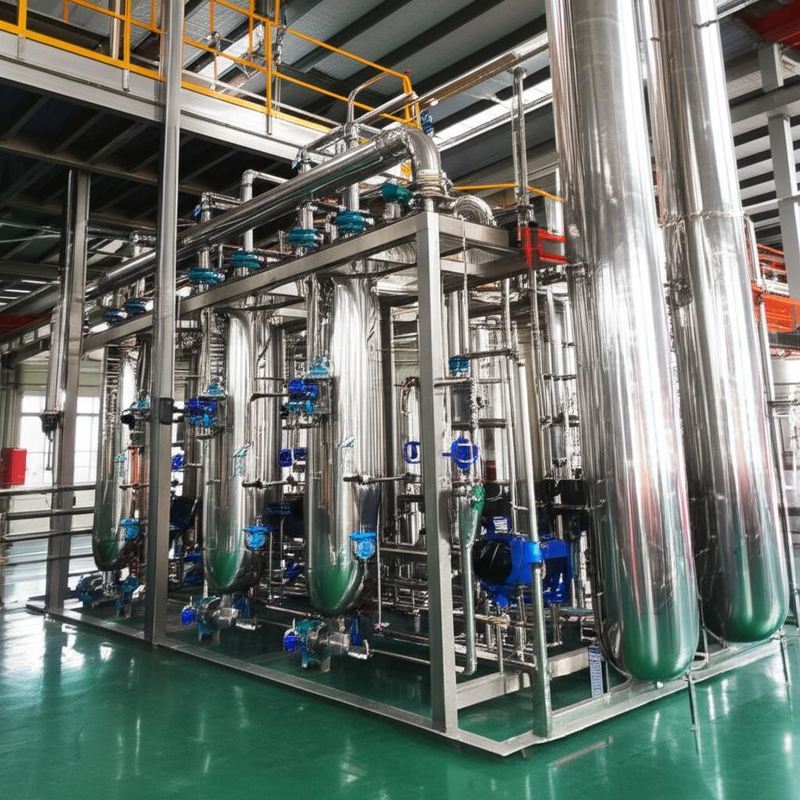

Sistema Evaporador Multiefeito em Aço Inoxidável
OEvaporador Multiefeito de Aço Inoxidável (MEE)da Hanpu foi projetado para concentração com eficiência energética e cristalização de sal em aplicações químicas, alimentícias, farmacêuticas e de águas residuais. Construído emSS304/SS316Lcom opcionalDúplex 2205/2507ou titânio para salmouras agressivas, oferece desempenho confiável, recuperação limpa de condensado e operação automatizada.
Construção durável e higiênica
Todas as peças em contato com o produto em aço inoxidável com tubos higiênicos polidos espelhados minimizam a incrustação e simplificam o CIP.
Alta economia de vapor
Os efeitos em cascata reutilizam o calor latente. Desempenho típico:1 kg de vapor evapora 3,5–4,0 kg de água(Opções de TVR/MVR para maiores economias).
Qualidade estável e automatizada
O controle PLC/HMI com feedback de densidade/vácuo/fluxo garante concentração, tamanho de cristal e rendimento consistentes.
Visão Geral do Processo — Multiefeito de Filme Descendente com Cristalização a Vácuo
- Alimentação e pré-aquecimento:O licor bruto é dosado ao aquecedor de 1º efeito por meio de pré-aquecedores.
- Efeito 1 → Efeito 2 → Efeito 3:Vapor vivo aquece Efeito 1; seu vapor aquece o Efeito 2; O vapor do Efeito 2 aquece o Efeito 3 sob pressão e temperatura reduzidas.
- Controle de concentração:A densidade/condutividade on-line aciona descarga ou reciclagem para atingir as metas.
- Cristalização a vácuo (opcional):O concentrado ferve/ferve sob vácuo para formar cristais (por exemplo, NaCl); sólidos separados por centrífuga ou filtro.
- Condensação e utilitários:O vapor final condensa no condensador; condensado limpo recuperado; não condensáveis removidos por bomba de vácuo.
Estrutura do Sistema
Aquecedores e separadores multiefeitos, pré-aquecedores, conjunto de condensador e vácuo, bombas de alimentação/circulação/descarga/condensado, cristalizador (opcional) e centrífuga, skid CIP, instrumentação (T/P/nível/fluxo/vácuo/condutividade) e historiador PLC/HMI.
Especificações Típicas – Filme de Queda de Triplo Efeito (Ilustrativo)
| Parâmetro | Unidade | Valor (Exemplo) |
|---|---|---|
| Capacidade de evaporação | kg/h | 3.000 – 50.000 |
| Consumo de vapor bruto | kg/h | ~900 a 3.000 kg/h de serviço |
| Temperatura de evaporação (1ª/2ª/3ª) | °C | ≈99/76/53 (vácuo) |
| Pressão do vapor (1º efeito) | MPa (abs) | 0,6 – 1,0 |
| Materiais de construção | - | SS304 / SS316L (Duplex 2205/2507 ou Ti sob consulta) |
| Acabamento do tubo | - | Tubos sanitários sem costura e polidos espelhados para reduzir a incrustação |
| Automação | - | PLC/HMI, receitas, intertravamentos, alarmes, registro de dados |
Aplicações
- Efluentes Industriais e ZLD:Águas residuais de alta salinidade, rejeitos de OR, lixiviados de aterros sanitários.
- Sais e inorgânicos:NaCl, Na2HPO4, N / D2ENTÃO4e outros sais cristalizáveis.
- Alimentos e Farmacêuticos:Concentração higiênica com curto tempo de residência e fácil CIP.
- Produtos químicos:Concentração do produto e recuperação de solvente/água.
Fluxo de trabalho de entrega
Alimentação e alvos → Bancada/piloto (opcional) → Processo e equilíbrio térmico → Engenharia detalhada e fabricação → Instalação e comissionamento → Teste de desempenho e treinamento → Suporte de O&M com peças sobressalentes.
Sobre Hanpu
Hanpu é um fornecedor profissional de EPC demultiefeito com economia de energia e MVRsistemas de evaporação na China. Nós nos concentramos em equipamentos de processo de aço inoxidável construídos para durabilidade, conformidade e retorno previsível. Da análise de viabilidade e investimento até operações de longo prazo, entregamos plantas seguras, estáveis e eficientes.
