Planta do evaporador do efeito múltiplo do CE para o cloreto de sódio das águas residuais da bateria de lítio
Basic Properties
Place of Origin:
Jiangsu, China
Brand Name:
HANPU
Certification:
CE，ISO9001
Model Number:
HP-MEE
Trading Properties
Minimum Order Quantity:
1 GRUPO
Price:
100,000USD~2,000,000USD/SET
Payment Terms:
T/t, l/c, d/a, d/p
Supply Ability:
Meses 1 Set/3
Specifications
| Advantage: | Eficiência elevada | Key Selling Points: | Águas Residuais da Indústria de Baterias de Lítio |
| Name: | Evaporador Multiefeito e Cristalização | Application: | Cloreto de Sódio para Águas Residuais |
| Plate Material: | SS304/316/Ti | Voltage: | 220 V a 480 V |
| Characteristic: | reduzir o consumo de vapor | Main parts: | cristalização do evaporador |
| Local Service Location: | Reino Unido, Estados Unidos, Itália... | Warranty: | 12 meses |
| High Light: | MIM planta do evaporador do efeito múltiplo,Planta do evaporador do efeito múltiplo do CE,mim unidade do evaporador do efeito múltiplo |
||
Product Description
Planta de Evaporador de Efeito Múltiplo CE para Águas Residuais de Baterias de Lítio — Recuperação de Cloreto de Sódio
Construa um planta de Evaporação de Efeito Múltiplo (MEE) certificada CE sob medida para águas residuais de baterias de lítio. O sistema da Hanpu concentra salmoura de alta salinidade, permite a cristalização e recuperação de NaCl e reduz a demanda de vapor fresco por meio do reuso de calor em etapas. Otimizado para efluentes da cadeia de suprimentos de veículos elétricos (salmouras de Li/Na, licor de lavagem de cátodos, rejeito de OI), nossa solução MEE ajuda você a alcançar ZLD/quase-ZLD com OPEX previsível e documentação pronta para auditoria.

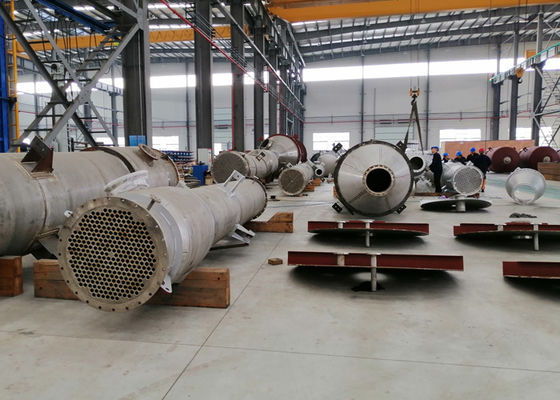

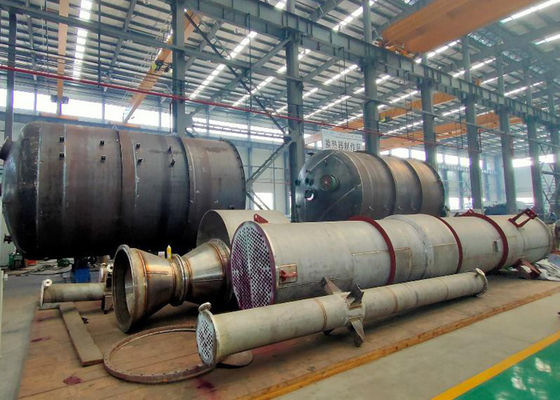

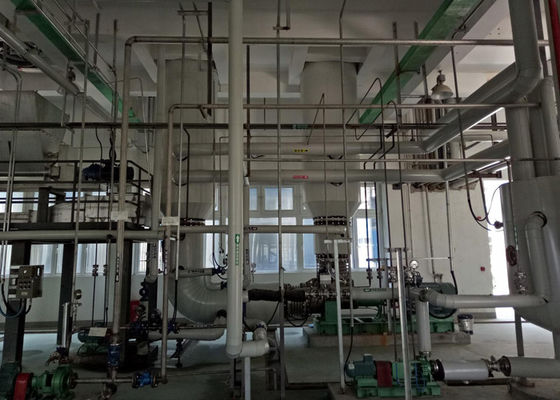

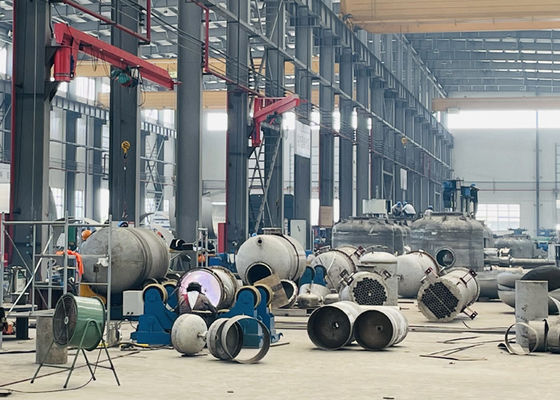

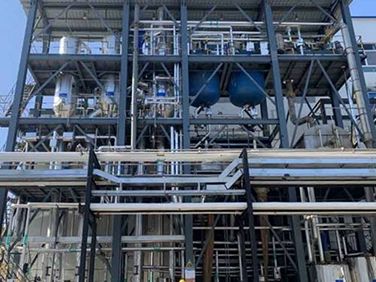

Instalação do Cliente — Vistas no Local
Projetado para Salmouras de Baterias
Lida com altos TDS, surfactantes e compostos orgânicos traços comuns em águas residuais de fabricação de cátodos/ânodos; operação estável em baixo ΔT para proteger espécies sensíveis ao calor.
Valor do Produto Cloreto de Sódio
A salmoura concentrada alimenta um cristalizador a vácuo para produzir cristais de NaCl comercializáveis ou reutilizáveis, reduzindo os custos de descarte e melhorando as métricas de sustentabilidade.
Design Multi-Efeito de Economia de Energia
O vapor de cada efeito aquece o efeito seguinte (E1→E2→E3→E4*), reduzindo o uso de vapor; atualizações opcionais de TVR/MVR reduzem ainda mais as utilidades e a intensidade de carbono.
Visão Geral do Processo
- Interface de Pré-Tratamento: Equalização/filtração e dosagem de anti-incrustante (conforme necessário) para estabilizar a qualidade da alimentação.
- Evaporação de Múltiplos Efeitos: Vapor vivo aquece o Efeito-1; vapores gerados em cascata para efeitos a jusante operando em menor pressão/temperatura.
- Gerenciamento de Salmoura: Densidade/condutividade online aciona a reciclagem ou descarga para o cristalizador de NaCl; o condensado limpo é recuperado para reutilização.
- Vácuo e Não Condensáveis: Condensador de superfície com pacote de vácuo garante baixas temperaturas de ebulição; não condensáveis são ventilados com segurança.
- Manuseio de Cristais: Centrifugadora/secador a jusante (opcional) fornece densidade aparente e umidade consistentes para armazenamento ou venda.
Instantâneo Técnico (Ilustrativo)
| Item | Faixa Típica / Nota |
|---|---|
| Capacidade de evaporação | 1–20 t/h (dimensionamento personalizado para taxa de linha de águas residuais de bateria) |
| Economia de vapor | ~3,0–4,0 kg de água/kg de vapor (maior com TVR/MVR) |
| Temperatura de operação (último efeito) | ~45–60 °C sob vácuo para limitar a incrustação e a sujeira |
| Materiais de construção | SS316L/duplex no lado do produto; elastômeros e juntas combinados com a química |
| Controles e automação | CLP/IHM com histórico; pontos de ajuste baseados em densidade ou refratômetro; suporte remoto |
| Qualidade do produto NaCl | Projetado para cristalização de cloreto de sódio de alta pureza (opção de cristalizador a vácuo) |
| Utilidades | Baixo vapor bruto, baixa água de resfriamento via recuperação de calor; energia dimensionada para bombas/vácuo |
| Limpeza no Local | Skid CIP com receitas validadas; estratégia anti-incrustação baseada em dados piloto |
Conformidade CE e Garantia de Qualidade
Nossas plantas são entregues com marcação CE e documentação rastreável — avaliação de risco, dossiês de peças de pressão/PED, protocolos FAT/SAT e manuais de operação — apoiando auditorias ambientais e de EHS tranquilas.
O Que Você Recebe
- Pacote de projeto de processo: PFD/P&ID, balanço de massa e calor, lista de utilidades, narrativa de controle.
- Efeitos baseados em skid, separadores, condensador de superfície, sistema de vácuo, bombas e instrumentação.
- Integração à cristalização de NaCl, centrifugação e secagem (módulos opcionais).
- Comissionamento, testes de desempenho contra KPIs garantidos e treinamento de operadores.
Casos de Uso na Cadeia de Suprimentos de VE
- Concentração de águas residuais de plantas de baterias de lítio e recuperação de cloreto de sódio.
- Atualização de salmoura de rejeito de OI para programas ZLD/quase-ZLD.
- Enxágues de linha de cátodo/ânodo, licores de decapagem/neutralização e correntes contendo solventes (após pré-tratamento).
Sobre a Hanpu
A Hanpu projeta e entrega sistemas MEE/MVR com eficiência energética para águas residuais de alta salinidade, fabricação de baterias, produtos químicos e minerais. Nossa abordagem EPC encurta os cronogramas, melhora o OPEX ao longo da vida útil e fornece conformidade confiável para ecossistemas modernos de baterias de lítio.
