Cristalização evaporativa de três efeitos aplicada no cloreto de sódio da indústria das águas residuais do inseticida
Que é MIM (sistema da evaporação do Multi-efeito)?
O sistema do evaporador do multi-efeito é um sistema em que os evaporadores múltiplos do único-efeito são conectados em série para conseguir a evaporação contínua. Desde que a evaporação é um processo que consuma uma grande quantidade de vapor para gerar o vapor secundário, a fim fazer o uso completo do calor de desperdício do vapor, o vapor secundário precedente é introduzido geralmente no efeito seguinte como um fonte de calor. Isto maximiza a eficiência da utilização da energia ao assegurar a evaporação.
A seleção do número de fases do evaporador do multi-efeito depende dos vários fatores tais como as propriedades materiais específicas, a concentração dos materiais entrantes e que parte, a temperatura, e o custo do consumo de energia. Em linhas gerais, mais fases conduzirão a um mais baixo consumo do vapor. Nós somos cometidos igualmente a fornecer os evaporadores e as soluções do multi-efeito apropriados para vários materiais.
Processo material
(1) a matéria prima é entregada ao preheater preliminar dianteiro pela bomba de alimentação através do medidor de fluxo eletromagnético, e incorpora então a parte superior do calefator do efeito preliminar através do distribuidor líquido para a evaporação e a concentração preliminares de filme de queda;
(2) o líquido concentrado primeiro efeito é transportado ao distribuidor superior do segundo calefator do efeito pela primeira bomba de circulação do material da parte inferior do efeito para a concentração secundária da evaporação de filme de queda.
(3) o líquido concentrado segundo efeito é transportado ao distribuidor superior do terceiro calefator do efeito pela segunda bomba de circulação do material da parte inferior do efeito por tempos do terço da concentração da evaporação de filme de queda;
(4) o terceiro efeito concentrou a descarga líquida, de acordo com a detecção em linha do hidrômetro, detecção do tempo real da concentração material, se a concentração material alcança as exigências ajustadas, ele será interconectado com a válvula de descarga para abrir a válvula de descarga e para transportar o material ao tanque do produto acabado, de outra maneira, abrirá a válvula material da circulação para fazer o material reciclar outra vez no evaporador para a re evaporação.
Processo do vapor
O vapor cru entra no calefator do efeito preliminar para a concentração de aquecimento da evaporação: o vapor secundário gerado pelo efeito preliminar aquece o efeito secundário, e assim por diante. O vapor secundário gerado pelo terceiro efeito entra no condensador da extremidade para a condensação que refrigera, e a água condensada é descarregada pela bomba condensada.
Processo condensado
A água condensada produzida pelo efeito preliminar que pré-aquece os materiais através da tubulação de transferência da água na parte inferior do escudo, para salvar o consumo de vapor cru;
A água condensada produzida pelo efeito secundário e do terço é descarregada pela bomba condensada, e a descarga alcançou a poluição zero. O gás não de condensação é conectado ao condensador da extremidade pela tubulação de gás não de condensação e descarregado pela bomba de vácuo.
Parâmetros técnicos do evaporador de filme de queda
Tipo | Único efeito | Efeito dobro | Efeito três |
Capacidade evaporativa (kg/h) | 300-2000 | 1200-4000 | 3600-15000 |
Densidade material de alimentação % | De acordo com o material | ||
Descarregue a densidade material % | De acordo com o material | ||
Pressão do vapor | 0.5-0.8 | ||
Consumo do vapor/capacidade evaporativa (com a bomba de pressão do calor) | 0,65 | 0,38 | 0,28 |
Temperatura de evaporação | 45-90 | ||
Esterilizando a temperatura | 90-110 | ||
Consumo de água refrigerando/capacidade evaporativa (entrada 20°C, tomada 40°C) | 28 | 11 | 8 |
Nota: nós podemos projetar o produto feito sob encomenda que concorda a exigência de cliente. |
Desenho do princípio de funcionamento

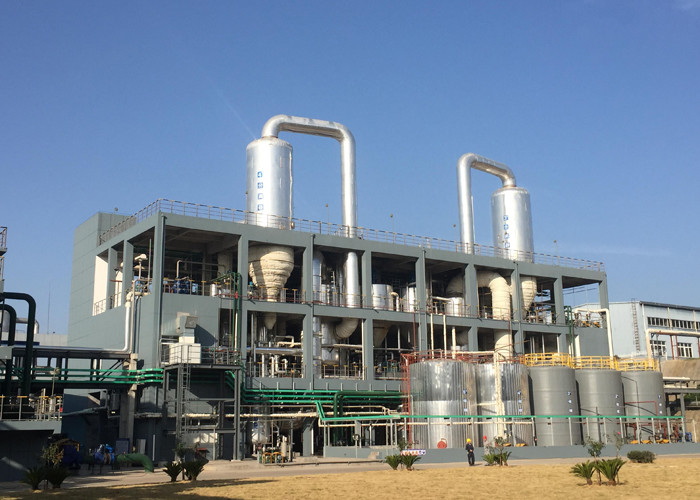

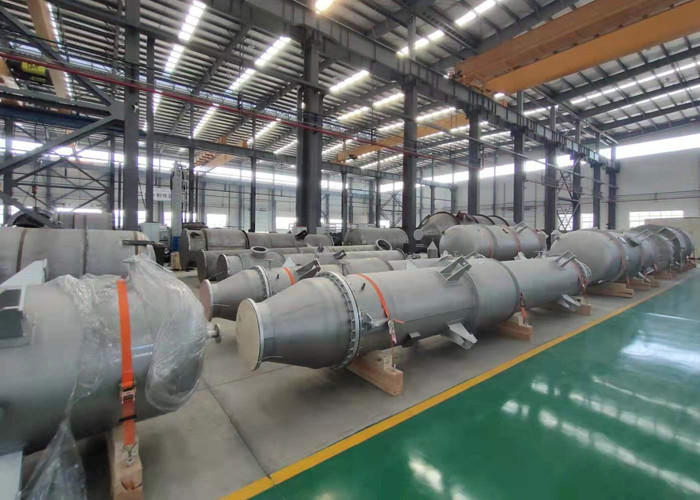

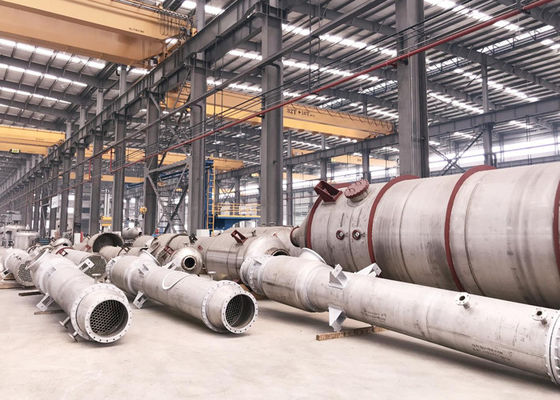

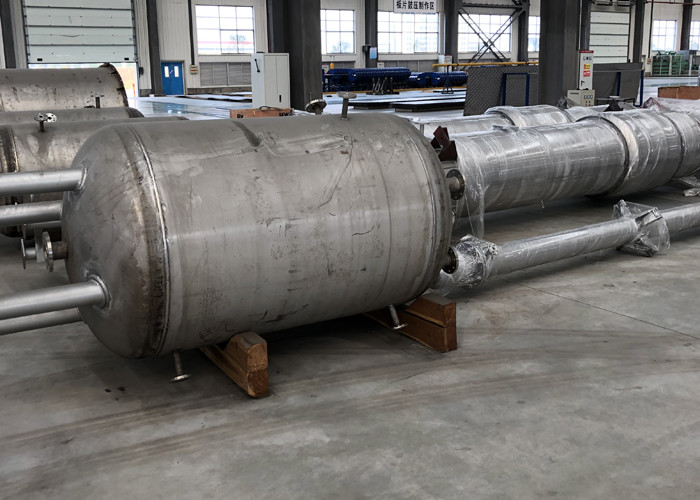

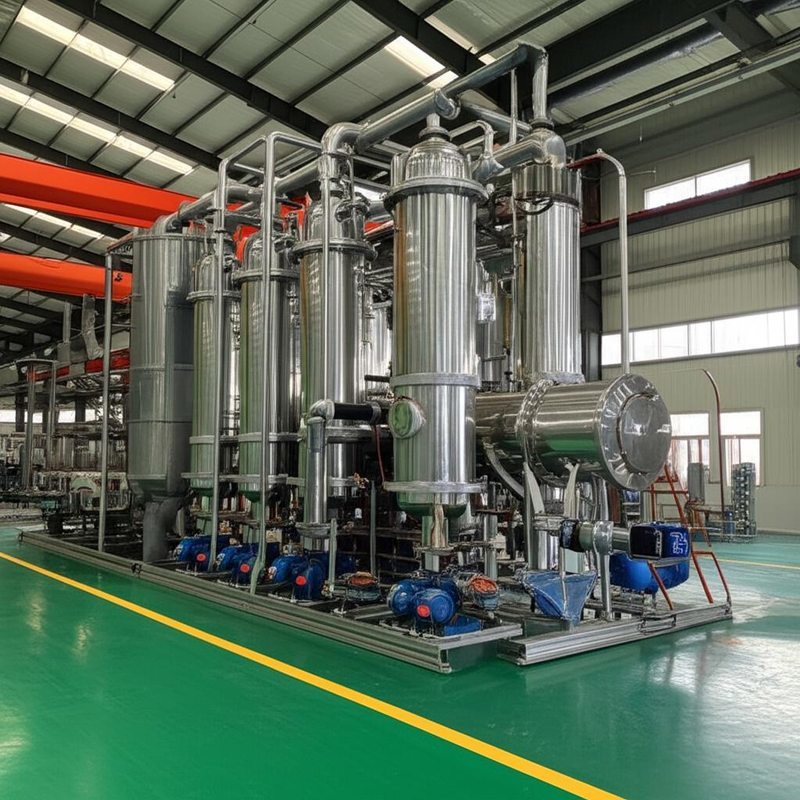

Nosso local da capacidade e do cliente da produção
