Multi evaporador de filme de queda de aço inoxidável do efeito para farmacêutico
Basic Properties
Place of Origin:
Jiangsu, China
Brand Name:
HANPU
Certification:
ISO9001,CE
Model Number:
HP-MEE
Trading Properties
Minimum Order Quantity:
1 GRUPO
Price:
100,000USD~2,500,000USD/SET
Payment Terms:
T/t, l/c, d/a, d/p
Supply Ability:
1 set/90days
Specifications
| key words: | Personalizado | Main parts: | Evaporador de aço inoxidável |
| Application: | Tratamento de efluentes farmacêuticos | Name: | Multi evaporador de filme de queda do efeito |
| Advantage: | Economia de energia | evaporation capacity: | 500-80000 kg/h |
| Core Components: | Bomba, selo mecânico | Type: | 1/2/3/4 efeitos |
| Voltage: | 110V/220V/380V/415V/480V | Warranty of core components: | 1 ano |
| High Light: | multi evaporador de filme de queda do efeito 80tph,Evaporador de filme de queda do efeito do CE multi,Farmacêutico MIM evaporador |
||
Product Description

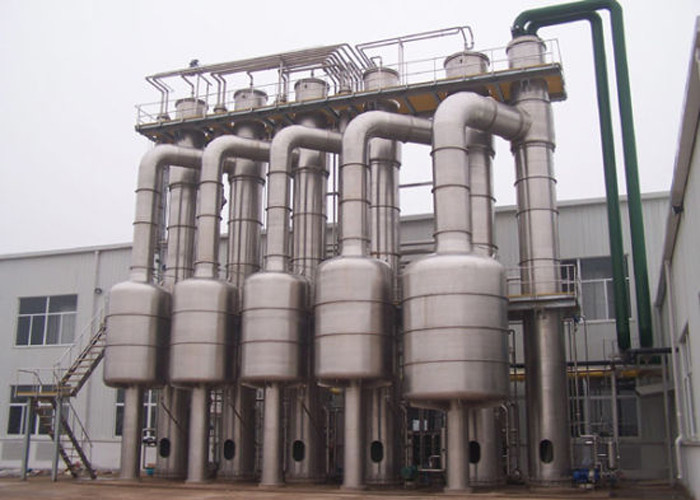

Evaporador de Filme Descendente Multi-Efeito em Aço Inoxidável para Produtos Farmacêuticos
Projetado para linhas de produção em conformidade com as GMP, nosso evaporador de filme descendente multi-efeito em aço inoxidável concentra APIs, intermediários, xaropes e correntes contendo solventes sensíveis ao calor, com baixo tempo de residência e excelente consistência lote a lote. Apresenta superfícies de contato com o produto higiênicas em SS316L, CIP/SIP automatizado e documentação validada para atender às expectativas da FDA/EMA, ao mesmo tempo em que reduz o consumo de vapor e a demanda de resfriamento.
Princípio de Funcionamento
A alimentação é distribuída uniformemente no topo de cada efeito e forma um filme fino dentro dos tubos. Sob vácuo, o filme ferve em temperatura reduzida. O vapor do efeito a montante aquece o efeito a jusante, em cascata de energia para obter uma alta economia de vapor. Separadores de ciclone garantem baixa transferência, enquanto o condensado é recuperado como água utilitária limpa.
Principais Características
- Higiênico por Design:Lado do produto SS316L, soldagem orbital, ID/OD do tubo polido, drenos inclinados, válvulas sanitárias e controle de perna morta
- Qualidade e Conformidade:Design orientado para GMP com suporte DQ/IQ/OQ, rastreabilidade de materiais, registros de calibração e protocolos FAT/SAT
- Integridade do Produto:Tempo de residência curto e operação em baixa temperatura protegem ativos, cor, aroma e viscosidade
- Eficiência Energética:Reutilização de calor multi-efeito; TVR opcional para aumentar a economia de vapor e reduzir OPEX
Visão Geral do Processo
- Pré-aquecimento e distribuição: Alimentação pré-aquecida via permutador de condensado/placa e distribuída uniformemente ao feixe de tubos
- Efeito 1 -> n: Evaporação por filme descendente sob vácuo; vapor do efeito anterior usado como meio de aquecimento
- Separação: Eliminadores de névoa de alta eficiência minimizam o arrastamento e garantem condensado limpo
- Condensação e vácuo: Condensador de superfície com bomba de vácuo ejeta não condensáveis; condensado limpo recuperado
- Automação e controle: CLP/IHM com receitas, tendências, alarmes; °Brix/densidade (quando aplicável), vazão, nível, P/T em linha
- CIP/SIP: Ciclos automatizados (água alcalina/ácida/quente) e vapor no local opcional para limpeza validada
Especificações Técnicas
| Item | Faixa Típica / Nota |
|---|---|
| Capacidade de evaporação | 0,5-20 t/h por trem (multi-efeito escalável) |
| Economia de vapor | ≈3,0-4,0 kg de água/kg de vapor (com TVR) |
| Condições de operação | Operação a vácuo, baixa temperatura de ebulição; primeiro efeito ~80 °C -> último efeito ~40 °C (típico) |
| Materiais de construção | Lado do produto SS316L; lado utilitário SS304; juntas PTFE/EPDM/FKM conforme especificado |
| Acabamento da superfície | Contato com o produto Ra ≤0,6-0,8 µm (personalizável) |
| Instrumentação | Vazão/nível/pressão/temperatura, condutividade (condensado), TOC opcional para plantas WFI |
| Conformidade | Vasos ASME/PED, design GMP, registro de dados pronto para 21 CFR Parte 11 mediante solicitação |
| CIP/SIP | Receitas automatizadas com pontos de verificação e exportação de relatórios |
| Aplicações | APIs, intermediários, xaropes, caldos de fermentação, remoção de solvente/água, concentração de licor-mãe |

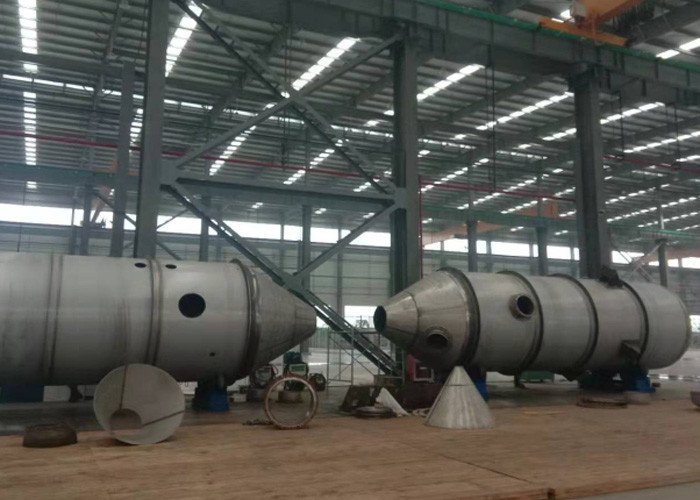

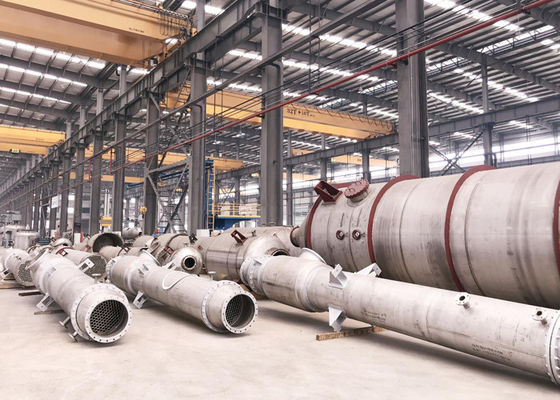

Oficina e Qualidade de Construção
Vantagens para Plantas Farmacêuticas
- Qualidade consistente:Controle rigoroso do tempo de residência e ΔT preserva os atributos críticos de qualidade
- Menos utilidades:A cascata de energia multi-efeito reduz as necessidades de vapor vivo e água de resfriamento
- Pacote de documentação:DMR, mapas de solda, MTRs, FAT/SAT, certificados de calibração e suporte de validação
- Fácil manutenção:Layouts acessíveis, coletores de limpeza no local e distribuidores removíveis
Fluxo de Trabalho de Entrega
Testes de viabilidade e laboratório → Projeto térmico e balanço de calor/massa → Piloto (opcional) → Engenharia detalhada → Fabricação e FAT → Instalação e comissionamento → Teste de desempenho → Treinamento e serviço de ciclo de vida.
Sobre a Hanpu
A Hanpu é especializada em sistemas de evaporação e cristalização MEE/MVR com economia de energia para aplicações farmacêuticas, biotecnológicas, alimentos e bebidas, produtos químicos e ambientais. Nossa entrega EPC, design higiênico e suporte de validação ajudam você a operar com eficiência, manter a conformidade e escalar com confiança.
