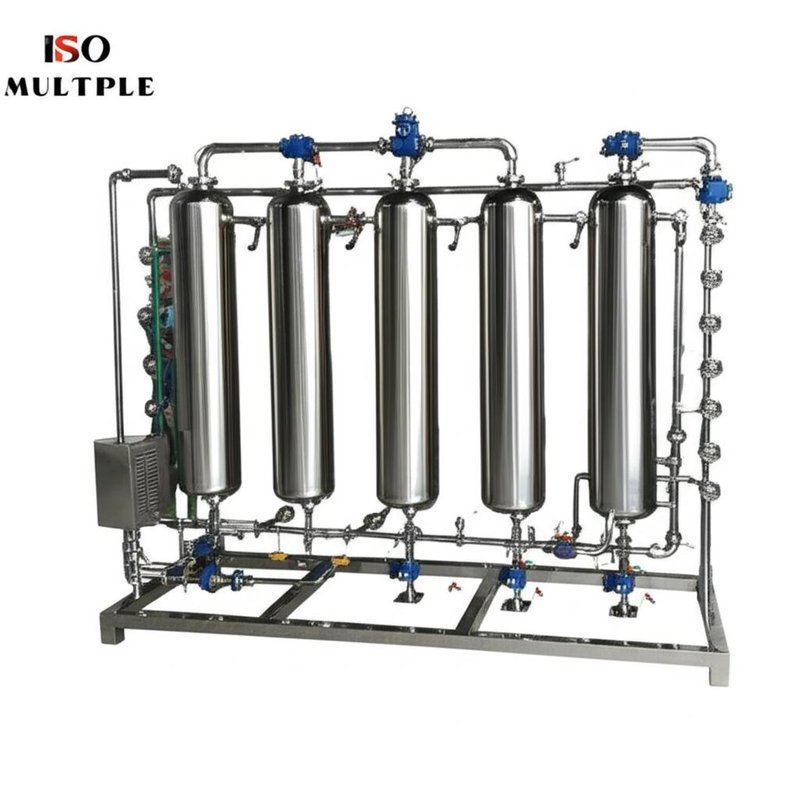

Sistema da evaporação de efeito múltiplo do ISO para Juice Concentration

Evaporação do efeito do preço baixo multi para a concentração do suco de tomate, salsichas, concentração do suco de fruto

Descrição de processo – princípio do fluxo paralelo do exemplo

A solução incorpora o circuito do evaporador da primeira fase. Mistura com a solução circulada e é aquecida aqui no calefator H com vapor. No evaporador V1, o solvente (água) evapora ao refrigerar a solução à temperatura de ebulição. A solução flui então à segunda etapa, que é operada sob a pressão reduzida e assim em uma temperatura mais baixa. O vapor gerou na primeira fase é usado como um meio de aquecimento para a evaporação da solução na segunda etapa. Este processo pode ser repetido diversas vezes segundo a elevação do ponto de ebulição da solução e das condições existentes do quadro. O vapor da última fase é condensado através da água refrigerando. Se o sal será cristalizado na planta, uma evaporação mais adicional concentra a solução a tal ponto que os cristais são formados. Se desejados, os cristais na suspensão podem então ser separados da solução e ser secados.

Processo material

(1) a matéria prima é entregada ao preheater preliminar dianteiro pela bomba de alimentação através do medidor de fluxo eletromagnético, e incorpora então a parte superior do calefator do efeito preliminar através do distribuidor líquido para a evaporação e a concentração preliminares de filme de queda;

(2) o líquido concentrado primeiro efeito é transportado ao distribuidor superior do segundo calefator do efeito pela primeira bomba de circulação do material da parte inferior do efeito para a concentração secundária da evaporação de filme de queda.

(3) o líquido concentrado segundo efeito é transportado ao distribuidor superior do terceiro calefator do efeito pela segunda bomba de circulação do material da parte inferior do efeito por tempos do terço da concentração da evaporação de filme de queda;

(4) o terceiro efeito concentrou a descarga líquida, de acordo com a detecção em linha do hidrômetro, detecção do tempo real da concentração material, se a concentração material alcança as exigências ajustadas, ele será interconectado com a válvula de descarga para abrir a válvula de descarga e para transportar o material ao tanque do produto acabado, de outra maneira, abrirá a válvula material da circulação para fazer o material reciclar outra vez no evaporador para a re evaporação.

Processo do vapor

O vapor cru entra no calefator do efeito preliminar para a concentração de aquecimento da evaporação: o vapor secundário gerado pelo efeito preliminar aquece o efeito secundário, e assim por diante. O vapor secundário gerado pelo terceiro efeito entra no condensador da extremidade para a condensação que refrigera, e a água condensada é descarregada pela bomba condensada.

Processo condensado

A água condensada produzida pelo efeito preliminar que pré-aquece os materiais através da tubulação de transferência da água na parte inferior do escudo, para salvar o consumo de vapor cru;

A água condensada produzida pelo efeito secundário e do terço é descarregada pela bomba condensada, e a descarga alcançou a poluição zero. O gás não de condensação é conectado ao condensador da extremidade pela tubulação de gás não de condensação e descarregado pela bomba de vácuo.

Major Advantages de sistemas do Multi-efeito:

Capacidade para maximizar o uso da energia da entrada (economia do vapor)

Energia reduzida exigida para correr o sistema completo

Carga de condensação reduzida com efeitos adicionais (água menos refrigerando necessária)

Controle de fluxo do licor

Coleção e processamento condensados hediondos convenientes

Capacidade para fazer a limpeza em linha de efeitos individuais

Eficiência térmica máxima com opção simultânea do fluxo

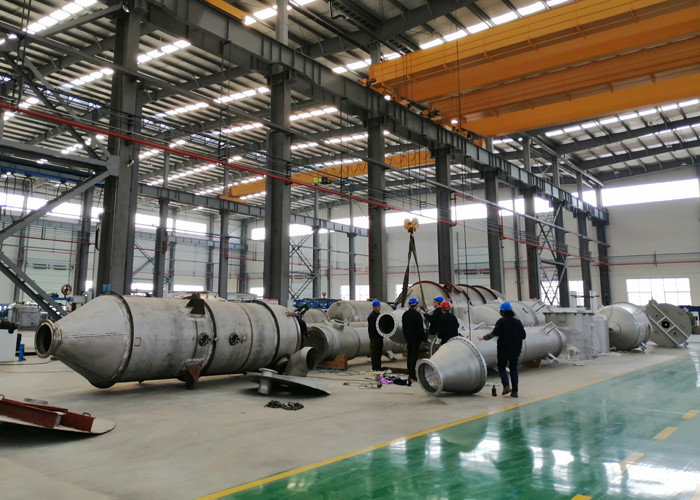

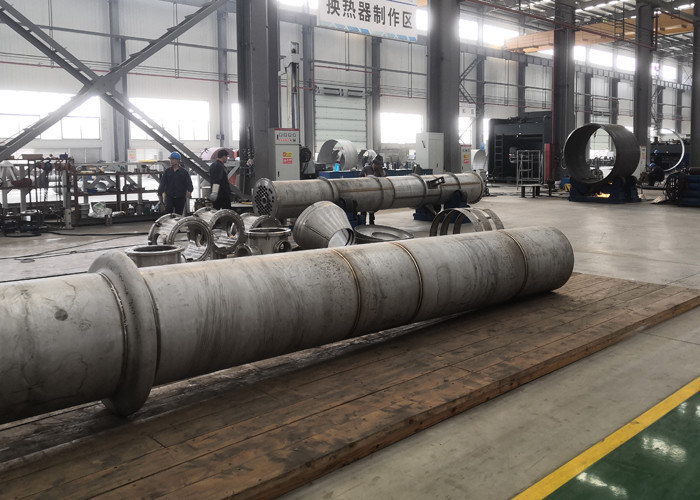

Nossa capacidade de produção
