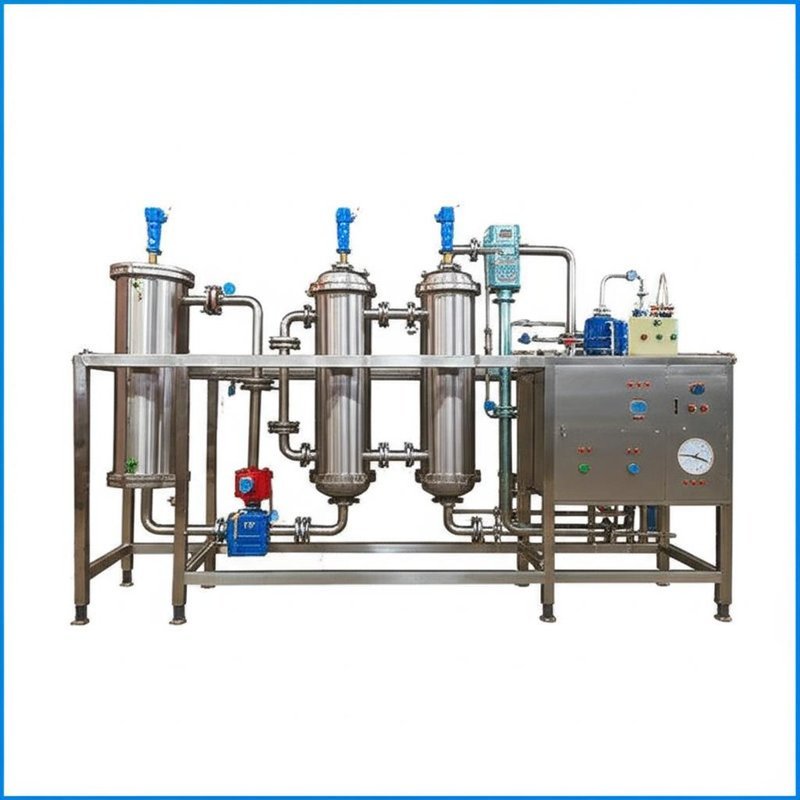

Multi evaporação da circulação da força do efeito do sistema do evaporador da bebida
Multi evaporador do efeito
No evaporador de único efeito um vapor é fornecido aquecendo o líquido. O calor total não é transferido do vapor. O resto do calor é desperdiçado assim. Para usar a eficiência do calor, o evaporador das conexões é feito de modo que o vapor de uma lata do efeito serva como o meio de aquecimento para o efeito seguinte.
A alimentação diluída incorpora o primeiro efeito onde é concentrada parcialmente; então flui ao segundo efeito para a concentração adicional e logo. A concentração final é feita no último efeito.
No primeiro efeito que o vapor cru é alimentado em que a pressão de vapor é o P1 o mais alto, o segundo efeito tem p2.
P1>p2. O >p> ...... P, n é o número de efeitos. Este inclinação de pressão é mantido pela bomba de vácuo e pelo condensador.
Segundo mais baixo na pressão de vapor, ponto de ebulição do líquido igualmente abaixado como o movimento líquido.
Estrutura
o evaporador de filme de queda do Múltiplo-efeito consiste (primeiro-efeito, segundo-efeito, terceiro-efeito) em separadores e evaporadores e pre-calefatores, bomba do condensador e de vácuo, bomba de alimentação, bomba de circulação, bomba da descarga, bomba de água condensada, encanamento e encaixes, etc. É equipado com o calibre de vácuo, termômetro, calibre de pressão, e assim por diante.
Característica
1. Capacidade da evaporação: De 500Kg/h a 80T/h
2. material: 304 de aço inoxidável ou 316L de aço inoxidável;
3. evaporação fechado completa do processo, a rápida e a baixa da temperatura;
4. as tubulações internas são espelho que lustra as tubulações sanitárias sem emenda, assim que o material não é fácil de colar na tubulação. É fácil para limpar;
5. baixa temperatura da evaporação: a parte do vapor secundário pode ser inalada no calefator do único-efeito através do tipo de pulverizador bomba de pressão quente. Isto faria o uso completo do calor e a temperatura da evaporação é baixa.
6. grande relação de concentração: adote a evaporação de filme de queda, que fazem o líquido material com viscosidade maior sejam fáceis de fluir e evaporar, para escalar duramente, tempo curto da concentração.
7. Este equipamento pode realizar a produção automática, a administração de sistemas intelectual.
8. Pode ser projetado no processo tecnologico diferente de acordo com as características diferentes dos materiais e das exigências de usuários diferentes.
Aplicação
Os evaporadores do efeito múltiplo são amplamente utilizados nas seguintes áreas conforme a exigência.
Tratamento da efluência: As indústrias como químico, farmacêutico, a matéria têxtil, a tingidura, as cervejarias, os automóveis, o leite, as indústrias alimentares etc., geram as efluências do processo que são prejudiciais ao ambiente. Estas efluências consistem geralmente na água na enorme quantidade e no desperdício (contaminadores). Evaporando a água da efluência usando ME resultados do sistema na reciclagem da água.
Dessanilização: A rejeição de RO (osmose reversa) tem uma enorme quantidade da água. Com MIM a água pode ser reciclada.
Indústria de Pharma da indústria química: Para a produção de produto a concentração desejada é exigida ou necessidade desejada do material de ser separado. Usando ME a concentração desejada sistema é conseguida.
Indústria do leite: O leite pode ser concentrado no MIM sistema.
Sugar Industry: O suco açucarado do açúcar pode ser concentrado com MIM sistema.
Indústrias alimentares: A concentração do suco de tomate, salsichas, concentração do suco de fruto pode ser feita em MIM sistema.
Vantagens: A evaporação pode ser conseguida com baixo consumo de fonte de calor.
Três especificações típicas do evaporador de filme de queda do efeito e parâmetros técnicos:
Parâmetro Especificações |
HP-3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | |
Evaporação capacidade (kg/hr) |
3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 | |
Consumo de vapor cru (kg/hr) |
900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 | |
Grau do vácuo de cada efeito |
Primeiramente Efeito |
0 | |||||||||
Em segundo Efeito |
448 | ||||||||||
(mmHg) |
Terço Efeito |
640 | |||||||||
Temperatura da evaporação de cada efeito |
Primeiramente Efeito |
99 | |||||||||
Em segundo Efeito |
76 | ||||||||||
Terço Efeito |
53 | ||||||||||
Pressão do vapor para evaporação (MPa) |
0.6-1.0 (pressão absoluta) | ||||||||||
Índice contínuo na alimentação (%) | 6-7 (exemplo da polpa do milho) | ||||||||||
Tomada satisfeita contínua (%) | 42-48 (exemplo da polpa do milho) |

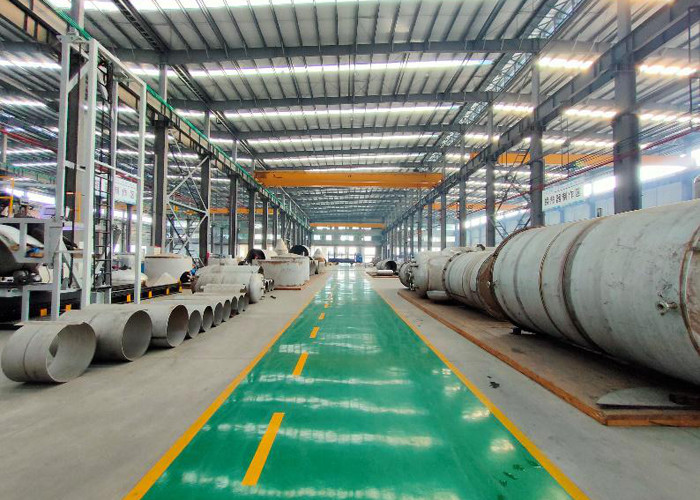

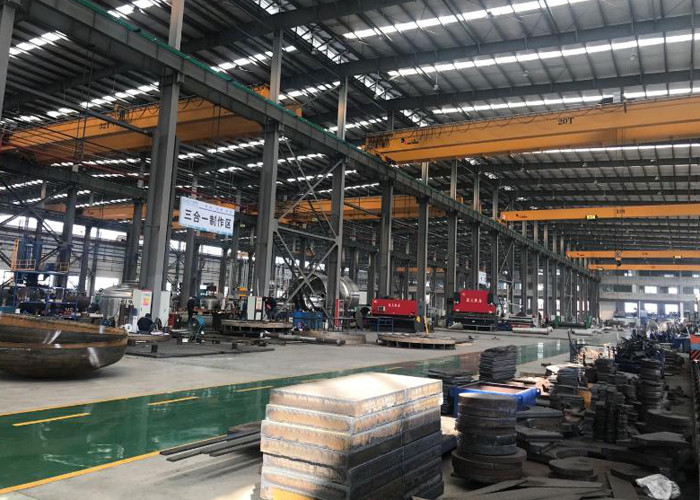

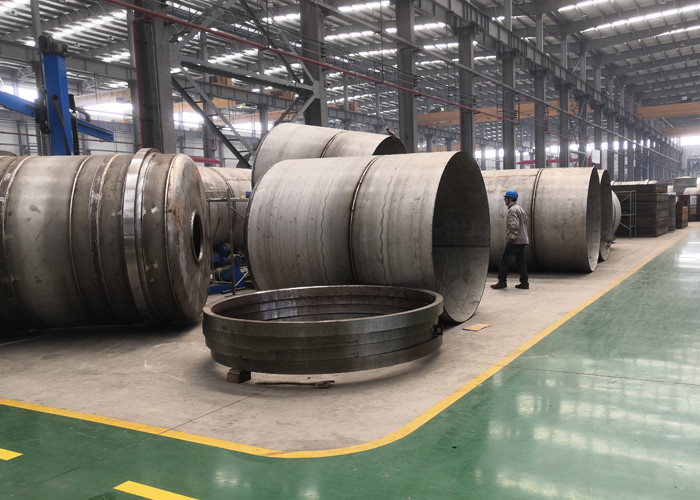

Nosso local da produção
