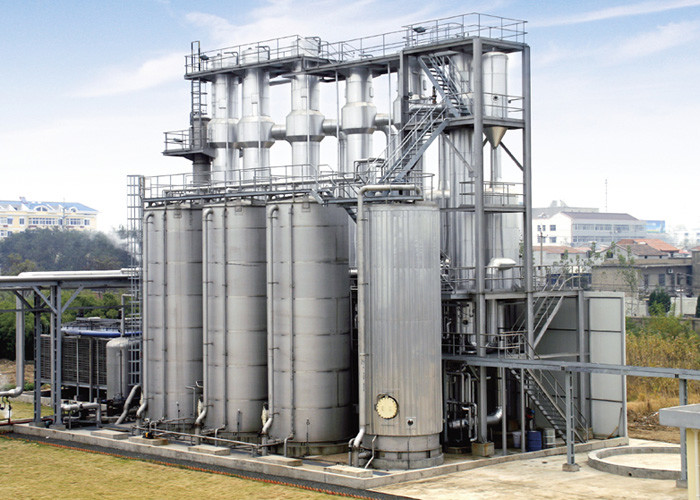

Evaporador multi-efeito de alta eficiência e poupança de energia para a indústria química
Evaporação de efeito múltiplo
A evaporação de efeito múltiplo continua a ser um dos métodos mais utilizados para a concentração de soluções aquosas.
O principal fator que influencia a economia de um sistema de evaporação é o número de efeitos.
Aumentando o número de efeitos, podemos aumentar a economia de um sistema de evaporação.
O primeiro efeito de um evaporador de efeito múltiplo é o efeito ao qual o vapor bruto é alimentado.
Os vapores obtidos a partir do primeiro efeito actuam como um meio de aquecimento para outro efeito.
TVR ou MVR é usado em evaporadores de efeito múltiplo para usar os vapores mortos.
Para um evaporador, a temperatura máxima de ebulição é de 80 °C na primeira fase e de 40 °C na última.
Processos de materiais
(1) A matéria-prima é entregue ao pré-aquecedor primário frontal pela bomba de alimentação através do caudalímetro eletromagnético,e, em seguida, entra na parte superior do aquecedor de efeito primário através do distribuidor de líquido para evaporação e concentração primária do filme de queda;
(2) The first effect concentrated liquid is transported to the top distributor of the second effect heater by the first effect bottom material circulating pump for secondary falling film evaporation concentration.
(3) The second effect concentrated liquid is transported to the top distributor of the third effect heater by the second effect bottom material circulating pump for third times of falling film evaporation concentration;
(4) Terceiro efeito descarga de líquido concentrado, de acordo com a detecção em linha do hidrômetro, detecção em tempo real da concentração do material,se a concentração da matéria atingir os requisitos estabelecidos, será interconectado com a válvula de descarga para abrir a válvula de descarga e transportar o material para o reservatório do produto acabado, caso contrário,Ele vai abrir a válvula de circulação do material para fazer o material reciclar no evaporador novamente para re evaporação.
Processo a vapor
O vapor bruto entra no aquecedor de efeito primário para aquecer a concentração de evaporação: o vapor secundário gerado pelo efeito primário aquece o efeito secundário, e assim por diante.O vapor secundário gerado pelo terceiro efeito entra no condensador final para resfriamento por condensação, e a água condensada é descarregada pela bomba de condensado.
Processo de condensação
A água condensada produzida pelo efeito primário de pré-aquecimento dos materiais através do tubo de transferência de água na parte inferior da casca, para poupar o consumo de vapor bruto;
A água condensada produzida pelo efeito secundário e terceiro é descarregada pela bomba de condensado, e a descarga atingiu a poluição zero.O gás não condensante é ligado ao condensador final pelo tubo de gás não condensante e descarregado pela bomba de vácuo.
Características
1Capacidade de evaporação: de 500 kg/h a 80 T/h
2Material: aço inoxidável 304 ou 316L;
3Processo totalmente fechado, evaporação rápida e a baixa temperatura;
4Os tubos interiores são tubos sanitários sem costura de polir espelho, por isso o material não é fácil de colar no tubo.
5Baixo consumo de vapor: 1 kg de vapor pode evaporar 3,5-4 kg de água;
6. Baixa temperatura de evaporação: uma parte do vapor secundário pode ser inalada no aquecedor de efeito único através de uma bomba de pressão quente tipo spray.Isto iria fazer pleno uso do calor e a temperatura de evaporação é baixa.
7. Relação de concentração grande: adotar evaporação de filme em queda, o que torna o líquido material com maior viscosidade ser fácil de fluir e evaporar, difícil de dimensionar, curto tempo de concentração,a relação de concentração pode chegar a 1:5.
8Este equipamento pode realizar a produção automática, gestão do sistema intelectual, que está em conformidade com o padrão GMP.
9Podem ser concebidos em diferentes processos tecnológicos de acordo com as diferentes características dos materiais e os diferentes requisitos dos utilizadores.
Especificações e parâmetros técnicos típicos dos evaporadores de película de queda de três efeitos:
Parâmetro/ Especificações |
HP-3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | |
Evaporação Capacidade ((kg/h) |
3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 | |
Consumo de Vapor bruto ((kg/h) |
900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 | |
Grau de vácuo de cada efeito |
Primeiro. Efeito |
0 | |||||||||
Segundo Efeito |
448 | ||||||||||
(mmHg) |
Terceiro Efeito |
640 | |||||||||
Temperatura de evaporação de cada efeito |
Primeiro. Efeito |
99 | |||||||||
Segundo Efeito |
76 | ||||||||||
Terceiro Efeito |
53 | ||||||||||
Pressão de vapor para Evaporação ((MPa) |
0.6-1.0 ((Pressão absoluta) | ||||||||||
Teor sólido em alimentos para animais (%) | 6-7 (exemplo de polpa de milho) | ||||||||||
Saída de conteúdo sólido ((%) | 42-48 (exemplo de polpa de milho) |
Quadro de princípios de trabalho

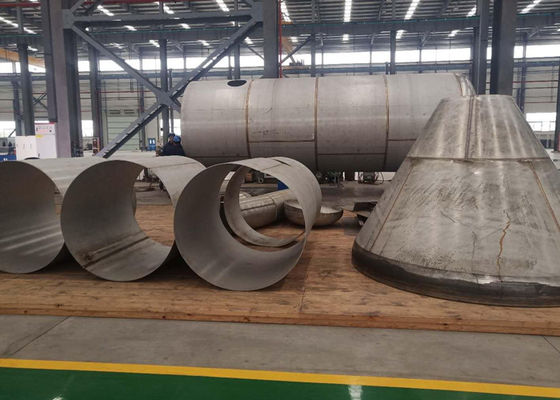

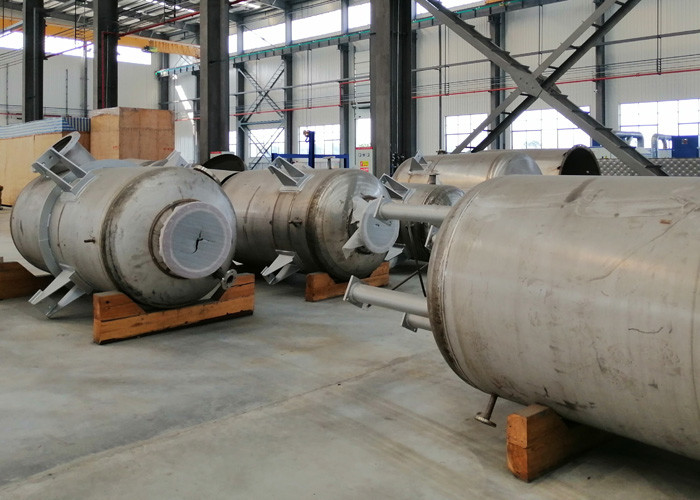

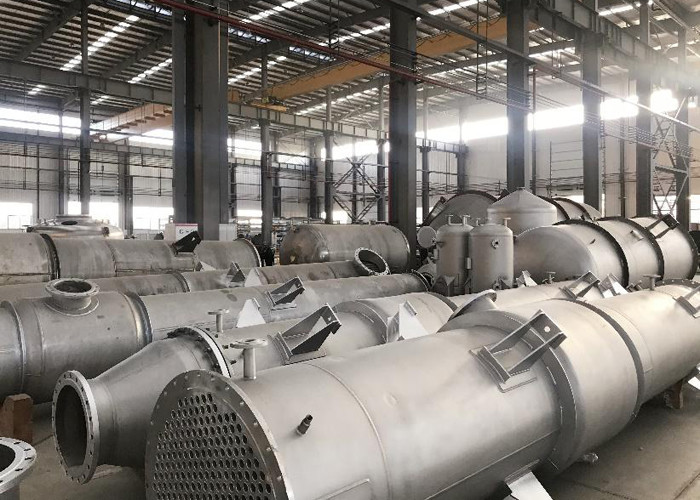

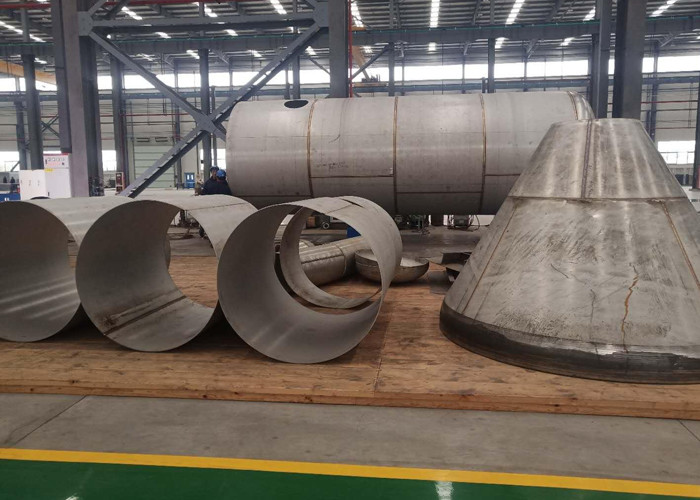

Site da oficina
