Superando os desafios da evaporação seca alta dos sólidos
O licor preto é uma solução complexa de água, orgânica, e componentes inorgánicos. Esta composição varia do moinho para moer, assim que o sistema da evaporação deve ser flexível no projeto sobre uma vasta gama de parâmetros de funcionamento. As propriedades físicas da mudança do licor preto significativamente quando for concentrado. O licor preto concentrado tem a viscosidade alta, que pode causar problemas significativos com sujar se estas características não são esclarecidas no projeto de sistema.
Os sistemas empregam a tecnologia da cristalização para produzir o produto seco o mais alto dos sólidos com tempo ocioso da máquina mínimo para lavar e limpar dos internals do equipamento. Como uma opção, os sistemas para tratar o licor para reduzir sua viscosidade, e os sistemas para desativar o cálcio no licor preto para impedir escalar, podem ser integrados diretamente na planta da evaporação.

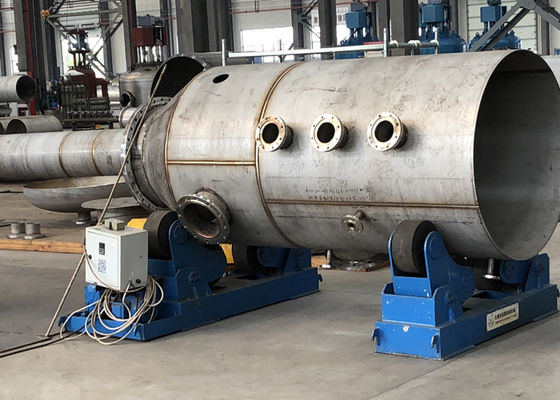

Evaporadores do filme de queda (FF)
Este projeto do evaporador confia nos tubos ou nas placas como superfícies da transferência térmica. O licor é processado no interior das unidades intubular de s mas na parte externa da superfície da transferência térmica em projetos da placa.
Os evaporadores do FF consistem em um depósito do licor de que um volume definido de licor é recirculado continuamente à parte superior do elemento de aquecimento
Um dispositivo da distribuição, tipicamente uma bandeja ou um bocal de pulverizador em alguns projetos, a seguir distribui o fluxo do licor sobre a superfície de aquecimento inteira. Os furos em unidades tubulares ou os entalhes para unidades da placa são posicionados para permitir que o licor caia no tubesheet ou nas placas. Mesmo o ofliquor da distribuição é uma consideração crítica para este tipo de projetos e a bandeja e o tubesheet (ou o elemento da placa) devem toda ser em nível.
Depois do dispositivo da distribuição, um filme fino do licor é estabelecido nas superfícies e nos fluxos de aquecimento descendentes de volta ao depósito do licor ao partally ser evaporado. as taxas de Calor-transferência são consideravelmente melhores, especialmente em umas concentrações mais altas, ao usar projetos do filme de queda sobre projetos de aumentação do filme desde o licor caem turbulenta sobre a superfície de aquecimento. Toda a exigência do pré-aquecimento do licor é realizada igualmente eficientemente no projeto do filme de queda.
Vantagem
Uso eficaz da energia para custos reduzidos
Os licores secos os mais altos dos sólidos com disponibilidade máxima usando a tecnologia da cristalização
Os condensados reusáveis os mais limpos usando a quantidade mínima de vapor
O mais baixo consumo do vapor e de eletricidade
Auto-limpeza
Tolere mesmo a escamação não-solúvel
Limite de especificação de única folha:
1. A largura é menos de 2m e o comprimento é menos de 9m
2. O grupo da placa é montado soldando cada única placa, e o tamanho pode ser de acordo com as exigências de projeto.
3. O afastamento entre placas é recomendado ser maior de 25 milímetros
4. o meio limpo (estado do gás/líquido) pode ser usado dentro da placa, e do meio não convencional pode ser usado fora da placa.
5. seleção do material de placa: aço carbono/liga de aço inoxidável/titânio.
6. rolamento da pressão da placa: o rolamento da pressão é determinado de acordo com o arranjo de pontos da placa, que é 20 quilogramas geralmente e 40-50 quilogramas no máximo.
| artigo | estação de 5 efeitos | processo combinado da evaporação | ||
| Da MVR concentração pre | estação da evaporação 5-effect | |||
| Água da evaporação (t/h) | 100 | 64,28 | 35,72 | |
| Concentração entrante (%) | 10 | 10 | 20 | |
| Para fora concentração (%) | 45 | 20 | 45 | |
| Área do evaporador (㎡) | 10000 | 8500 | 4000 | |
| Área do condensador (㎡) | 800 | / | 300 | |
| Consumo | Vapor (t/h) | 25 | / | 9 |
| Eletricidade (kWh/h) | 500 | 1600 | 180 | |
| Água (t/h) | 900 | / | 350 | |
| Custo de corrida | RMB/hour | 4500 | 960 | 1633 |
| Capacidade da evaporação da água de RMB/T | 45 | 25,93 | ||
| RMBx10000/dia | 10,8 | 6,2 | ||
| RMBx10000/ano (340days) | 3672 | 2115 | ||
Nota: Na avaliação do custo de operação: vapor 150rmb/t, eletricidade 0,6 rmb/kWh, água 0.5rmb/t.
O investimento combinado do equipamento de processo da evaporação aumentado: evaporador (2500 m2) 375x10000 RMB; Compressor 400x10000rmb da MVR, 775x10000 total RMB
Redução de custos de operação anual do processo combinado da evaporação: 3672-2115 = 1557 (10000RMB)
Período de reembolso do aumento do investimento de processo combinado da evaporação: 755 ÷ 1557=0.5year
Pode-se ver que tomando a escala de 100t/h como um exemplo, o processo combinado da evaporação pode recuperar o investimento aumentado ao meio de um ano, e as economias 1557 (10000 RMB) cada ano no futuro, com benefícios econômicos consideráveis.
