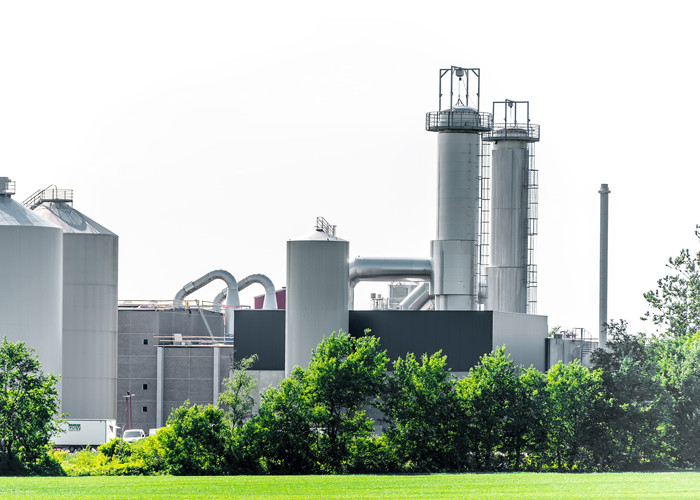

Evaporador de baixo nível de ruído de TVR do nível na indústria de bebidas do alimento

Evaporador feito sob encomenda nivelado de baixo nível de ruído da placa de TVR na indústria do alimento & das bebidas

Recompression térmico do vapor (TVR)

Use a energia valiosa inteligentemente & multiplique-a

As construções térmicas do recompression do vapor no mesmo princípio que a alternativa mecânica, mas usos somente uma parcela do vapor resultante para aquecer o sistema. A compressão do vapor para a recuperação de calor ocorre em uma bomba de jato do vapor. Isto é projetado geralmente para um ponto e trabalhos de funcionamento específico no princípio da bomba de jato. As economias de energia resultantes correspondem em muitos casos aproximadamente em uma fase adicional do evaporador.

APLICAÇÃO

O filme de queda TVR do evaporador fornece um sistema totalmente automático e contínuo da evaporação. O filme de queda TVR do evaporador é apropriado para a produção da escala de produtos completa. O sistema é específico do cliente projetado, e consequentemente disponível para uma vasta gama de composições e de capacidades de produto.

DESTAQUES

A produção longa corre devido aos padrões higiênicos altos

Tecnologia provada

Inteiramente limpável (limpar no lugar)

PRINCÍPIO DE FUNCIONAMENTO

O filme de queda TVR do evaporador é alimentado da área de processo molhado. Do tanque do equilíbrio o produto é aquecido pelo menos à temperatura de ebulição do primeiro calandria, segundo as procuras do produto final. Isto pode ser feito por permutadores de calor da placa, pelo permutador de calor tubular e/ou por calefatores diretos por meio dos vapores condensados, adicionais, do vapor e/ou da água quente. Após o processo de aquecimento o produto é alimentado ao primeiro calandria onde o produto começa evaporar. O evaporador trabalha concordando o princípio do filme de queda, assim que significa que o produto e o vapor estão passando para baixo pelos tubos. Na parte inferior, o concentrado cai para baixo e o vapor é sugado no separador, por meio de que as gotas menores do concentrado são separadas do vapor. O produto concentrado é bombeado à passagem seguinte, por meio de que o produto concetrated mais. Após a passagem final do calandria o produto é bombeado, segundo o produto e as propriedades exigidas do concetrate, a um calandria seguinte, concentram os tanques do secador ou através de um refrigerador instantâneo aos tanques da cristalização. Porque a quantidade de evaporação da água é limitada e a diferença exigida da temperatura é relativamente alta, o vapor está usado como a força motriz. Isto é referido como o recompression térmico do vapor (TVR). Segundo a capacidade e o produto específico precisa o número de fases e os thermo-compressores são definidos. Um controlador da densidade no fluxo do concentrado é usado para ajustar o fluxo do vapor ao thermo-compressor.

Como trabalho térmico dos evaporadores do Recompression do vapor

Para reduzir o consumo de energia, o vapor de água de um evaporador é arrastado e comprimido com vapor de alta pressão em um thermocompressor assim que pode ser condensado no permutador de calor do evaporador. A pressão resultante é intermediária àquela do vapor a motor e do vapor de água. Um thermocompressor é similar a um ejetor de ar do vapor-jato usado para manter o vácuo em um evaporador.

Somente uma parcela do vapor de um evaporador pode ser comprimida em um thermocompressor com o restante condensado no permutador de calor do seguinte-efeito ou em um condensador. Um thermocompressor é usado normalmente em um evaporador do único-efeito ou no primeiro efeito de um evaporador dobro ou do triplo-efeito para reduzir o consumo de energia. Como o recompression mecânico, o recompression térmico é mais aplicável aos baixos líquidos e ao ponto baixo da elevação do ferver-ponto moderar temperaturas diferenciais no permutador de calor para minimizar a relação de compressão.

O evaporador do dobro-efeito com recompression térmico exige 33% menos vapor do que o efeito dobro convencional. Essencialmente, o uso do vapor para o efeito dobro com recompression térmico é comparável àquele de um evaporador do triplo-efeito.

As MVR e o custo de corrida triplo do equipamento da evaporação do efeito comparam:

FAQ

Que é a diferença entre um evaporador da MVR e do TVR?

A MVR é um sistema mecânico do Recompression do vapor, fonte de energia é poder/eletricidade, consumo de energia muito baixa

TVR é uma fonte de energia térmica do sistema do Recompression do vapor é o vapor, dependente do consumo de energia no número de fases (calandrias) da evaporação.

Por que use um evaporador de filme de queda?

O evaporador de filme de queda é uma maneira delicada de remover a água em uma maneira eficaz mesma da energia. Pegada pequena para a evaporação alta.

Como possa altamente você vão em sólidos totais?

Isto é muito dependente do tipo de produto, todos os produtos deve individualmente ser considerado, na maior parte a viscosidade e a viscosidade determinará os sólidos totais.

Faz a viscosidade têm um impacto na possibilidade para usar um evaporador?

Sim, a viscosidade é um fator muito crítico para uma boa evaporação, o produto deve ser pumpable.

Que tipo dos produtos pode você correr em um evaporador de filme de queda?

Quase todos os líquidos pumpable e produtos solúveis podem ser corridos em um evaporador de filme de queda.

Parâmetros térmicos do cristalizador da evaporação do recompression do vapor:

Evaporação (t/h) 0.5-4

Consumo cru do vapor (t/h) evaporação 0.2x/medidor do três-efeito

Pressão crua do vapor (MPa) 0.2-0.4

Relação de consumo da energia do vapor (t/t) 0,02

Evaporação da energia elétrica (quilowatt) (28-62) x

O compressor fornece a variação da temperatura 10-40℃

Variação da temperatura 40-80℃ da evaporação
