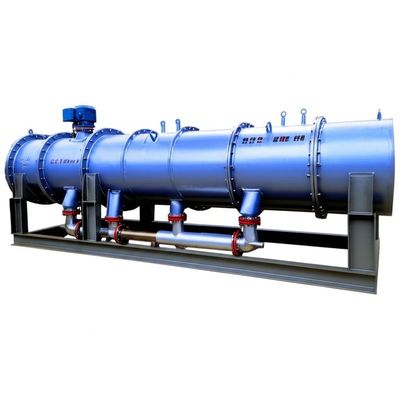

Equipamento de evaporação MVR de circulação forçada de tipo tubular
Evaporador de película de queda tubular MVR
Princípio de funcionamento e características:
O material é adicionado a partir da caixa superior do tubo do trocador de calor após ter sido pré-aquecido pelo pré-aquecedor.e um filme líquido homogéneo é criado ao longo da parede interna do tubo de troca de calorDurante o processo de fluxo para baixo, o filme líquido no tubo é aquecido pelo vapor de aquecimento no lado da casca, fervendo e evaporando enquanto flui para baixo.A substância transforma-se em vapor secundário e líquido concentrado no fundo do tubo de troca de calorO vapor secundário entra no separador gás-líquido, e o líquido concentrado cai na caixa inferior do tubo.
As características do evaporador de película de queda MVR são as seguintes:
1. A solução flui em forma de filme num evaporador unidirecional com elevado coeficiente de transferência de calor;
2- Cobre uma pequena área;
3Para o material sensível ao calor, pode ser feito em um material de passagem, o tempo de retenção do material é curto e não é fácil causar deterioração do material;
4. Baixo consumo energético;
5. Pequena retenção de líquido, fácil de realizar limpeza automática.
O sistema de evaporação de filme de queda MVR é adequado para a concentração de materiais e pré-concentração de cristalização de sal.não é fácil de dimensionar e de baixa viscosidade, especialmente para materiais sensíveis ao calor.
Principais características:
A tecnologia de poupança de energia do evaporador MVR é a mais avançada tecnologia de evaporador internacional, exigindo apenas uma pequena quantidade de vapor vivo (durante o funcionamento normal,Quase não é necessário vapor vivo), que reduz significativamente os custos de exploração das empresas e reduz a poluição ambiental.
Devido à adoção da fonte de calor de abastecimento do compressor, há pouca diferença de temperatura em comparação com o evaporador tradicional e pode alcançar evaporação moderada,Melhora significativa da qualidade do produto e redução da impureza.
Não precisa de condensador ou só precisa de condensador de pequeno tamanho, a estrutura e o processo são bastante simples, pode ser operação totalmente automática, funcionamento contínuo, segurança e confiabilidade.
Este sistema interno de evaporador equipado com tubulação limpa CIP, que pode alcançar limpo no local, fácil de operar e sem ângulo morto.
O material líquido pode ser evaporado a baixa temperatura (50-100°C) neste evaporador, o material líquido é uniforme e sem material circulante, não é fácil coquear,A denaturação do material por aquecimento é mínima.
Devido à utilização de calor latente de vapor secundário 100% reciclado e à total eliminação de vapor vivo, a quantidade de vapor utilizada diminuiu significativamente.As bombas de vácuo podem ser utilizadas com materiais sensíveis ao calor para obter evaporação a baixa temperatura, com uma temperatura de evaporação mínima de 50 °C. Isto pode ser feito em pressão próxima da absoluta sob vácuo.
Automatização e controlo simples do processo O evaporador de película de queda pode ser alterado de acordo com a variação dos graus de vácuo, das capacidades de alimentação, das concentrações,e temperaturas devido à pequena quantidade de retenção de líquido, que é um dos requisitos fundamentais para a qualidade constante do produto. A capacidade de manuseio é de até 100 T/h e os benefícios incluem uma pequena pegada, um design compacto, operação estável e muito mais..
Consumo do evaporador MVR em comparação com o equipamento de evaporação tradicional calculado por evaporação de 1 T de água
Nome | Vapor | Energia elétrica | Custo total (RMB) | ||
Capacidade de evaporação (kg/h) | Consumo (T) | Custo (RMB) | Consumo (kw) | Custo (RMB) | |
Evaporador de efeito único | 1.1 | 220 | 3 | 2.1 | 222.1 |
Evaporador de duplo efeito | 0.55 | 110 | 3 | 2.1 | 112.1 |
Evaporador de três efeitos | 0.4 | 88 | 3 | 2.1 | 90.1 |
Evaporador MVR | 0.02 | 4.4 | 30 | 21 | 25.4 |
Desenho do princípio de funcionamento

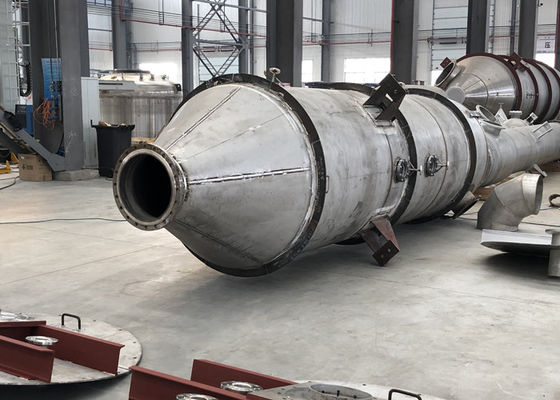

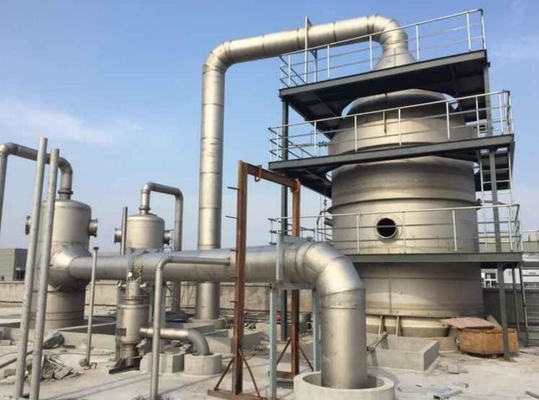

Detalhes do produto
