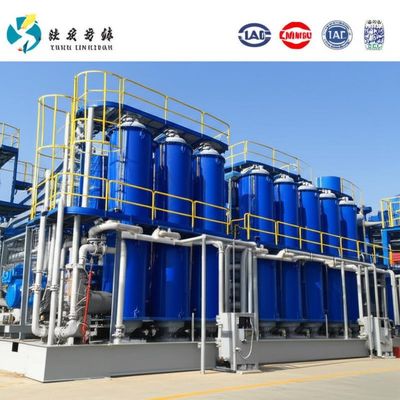

Cloreto de sódio de efeito múltiplos Linha de sal industrial Mvr Evaporador de vácuo de filme para produção de sal
Evaporação de efeito múltiplo
Os processos de evaporação de efeito múltiplo podem otimizar a eficiência energética das instalações através da reciclagem de vapor.
Funcionamento
Durante o primeiro efeito, o vapor fornecido gera vapor a uma pressão mais baixa. Estes vapores são então utilizados como vapor de aquecimento de vapor em um segundo efeito.
O número de efeitos pode variar de um a oito, dependendo dos custos de investimento e de exploração.
Os vapores na saída do último efeito devem ser condensados.
Exemplo Princípio de fluxo paralelo
O circuito do evaporador do primeiro estágio é onde a solução é introduzida. Aqui, ele se combina com a solução circulante e recebe aquecimento a vapor no aquecedor H. No evaporador V1,o solvente à base de água evapora quando a solução é resfriada até ao ponto de ebuliçãoO segundo estágio, que é executado a uma temperatura e pressão mais baixas, recebe a solução depois disso.A solução é evaporada na segunda fase utilizando o vapor produzido na primeira fase como meio de aquecimento.Dependendo da elevação do ponto de ebulição da solução e das circunstâncias do quadro, este procedimento pode ser repetido várias vezes.O vapor do último estágio é condensado através de água de resfriamentoSe o sal for cristalizado na planta, a evaporação adicional concentra a solução de tal forma que se formam cristais.Os cristais da suspensão podem então ser separados da solução e secados..
Apto para qualquer tipo de evaporador
O evaporador de efeito múltipla pode ser constituído por evaporadores de circulação de película de queda, de circulação forçada ou de resfriamento instantâneo.
Aplicação
Esta tecnologia é ótima quando o custo do vapor é baixo.
Principais vantagens dos sistemas multi-efecto:
Capacidade de maximizar a utilização da energia de entrada (economia de vapor)
Redução da energia necessária para o funcionamento do sistema completo
Redução da carga de condensação com efeitos adicionais (menos água de arrefecimento necessária)
Controle do fluxo de líquido
Recolha e processamento convenientes de condensado sujo
Capacidade de fazer limpeza online de efeitos individuais
Eficiência térmica máxima com opção de fluxo simultâneo
Parâmetros técnicos do evaporador de película de queda
Tipo | Efeito único | Efeito duplo | Três efeitos |
Capacidade de evaporação (kg/h) | 300-2000 | 1200-4000 | 3600-15000 |
Densidade de matéria-prima em % | De acordo com o material | ||
Densidade do material de descarga em % | De acordo com o material | ||
Pressão do vapor | 0.5-0.8 | ||
Consumo de vapor / Capacidade de evaporação ((com bomba de pressão de calor) | 0.65 | 0.38 | 0.28 |
Temperatura de evaporação | 45 a 90 | ||
Temperatura de esterilização | 90 a 110 | ||
Consumo de água de arrefecimento / Capacidade de evaporação (entrada 20°C, saída 40°C) | 28 | 11 | 8 |
Nota: podemos projetar produto personalizado de acordo com a exigência do cliente. |

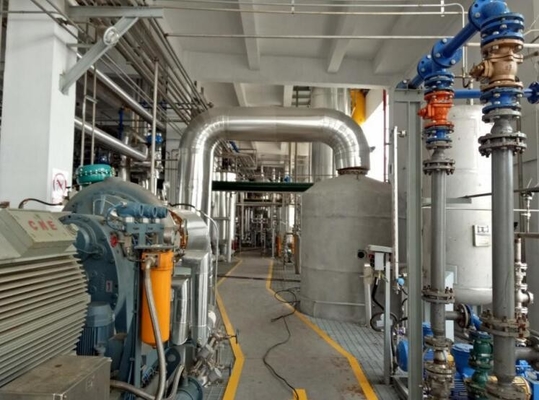

Nosso local de produção
