Tipo evaporador da placa do evaporador de filme de queda da MVR para a evaporação do álcool etílico
Introdução
A evaporação de filme de queda é adicionar o líquido material da caixa superior do tubo da câmara de aquecimento do evaporador de filme de queda, e distribui-o uniformemente nos tubos da inversão térmica através da distribuição e do filme líquidos que formam o dispositivo. Sob a ação da gravidade, indução do vácuo e fluxo de ar, transforma-se um filme uniforme. Fluxo de cima para baixo. Durante o processo de fluxo, é aquecido e vaporizado pelo meio de aquecimento no lado do escudo. O vapor gerado e a fase líquida incorporam a câmara da separação do evaporador. Após o vapor e o líquido são separados inteiramente, o vapor entra no condensador para a condensação (operação do único-efeito) ou entra no evaporador do seguinte-efeito enquanto o meio é aquecido para conseguir a operação do multi-efeito, e a fase líquida está descarregada da câmara da separação.
Consumo mecânico do evaporador da MVR do Recompression do vapor comparado com o equipamento tradicional da evaporação calculado evaporando a água 1T
| Nome | Vapor | Electric Power | Custo total (RMB) | ||
| Capacidade da evaporação (kg/h) | Consumo (T) | Custo (RMB) | Consumo (quilowatts) | Custo (RMB) | |
| Evaporador de único efeito | 1,1 | 220 | 3 | 2,1 | 222,1 |
| Evaporador de efeito dobro | 0,55 | 110 | 3 | 2,1 | 112,1 |
| Evaporador de três efeitos | 0,4 | 88 | 3 | 2,1 | 90,1 |
| Evaporador da MVR | 0,02 | 4,4 | 30 | 21 | 25,4 |
Características principais:
A tecnologia de poupança de energia do evaporador da MVR é a tecnologia internacional a mais avançada do evaporador, precisa somente poucos vapor vivo (quando o evaporador do começo precisa pouco o vapor vivo, durante o corredor normal quase não para precisar o vapor vivo), que reduzem extremamente custos de operação do negócio, reduz a poluição ambiental.
Devido adotar o fonte de calor da fonte do compressor, há pouca diferença da temperatura que comparou com o evaporador tradicional, e pode conseguir a evaporação moderado, qualidade de produto extremamente melhorada e reduzir-se sujar.
Nenhum condensador da necessidade ou precisa somente o condensador pequeno do tamanho, a estrutura e o processo é bastante simples, ele pode ser operação automática completa, corredor contínuo, segurança e seguro.
Este sistema interno do evaporador equipado com o encanamento limpo do CIP, que pode conseguir no lugar, fácil de operar limpo e sem ângulo inoperante.
O material líquido pode ser evaporado sob a baixa temperatura (50-100℃) neste evaporador, o material líquido é uniforme e sem material de corrida, a transformação não fácil, desnaturação de aquecimento material é mínima.
Devido a um uso de 100% calores latentes de reciclagem do vapor secundário, para evitar completamente o uso do vapor vivo, consumo tão extremamente reduzido do vapor.
Para materiais calor-sensíveis pode ser usada com bomba de vácuo, que pode ser feita dentro perto da pressão absoluta sob o vácuo, para realizar a evaporação da baixa temperatura, a temperatura mínima da evaporação pode ser o ℃ 50.
Controle de processos simples e automatização-porque da pequena quantidade da retenção fluida, o evaporador de filme de queda pode ser mudança de acordo com o grau diferente do vácuo/temperatura de alimentação da concentração da capacidade, que é as condições básicas para a qualidade estável dos produtos.
A capacidade de manipulação pode ser até 100T/h, com vantagens tais como o espaço pequeno, estrutura compacta, operação estável e assim por diante.
Desenho do princípio de funcionamento

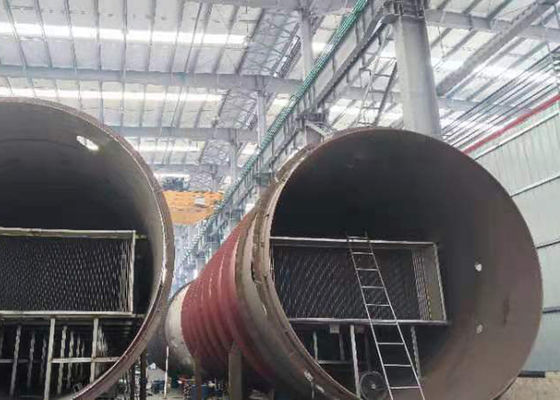

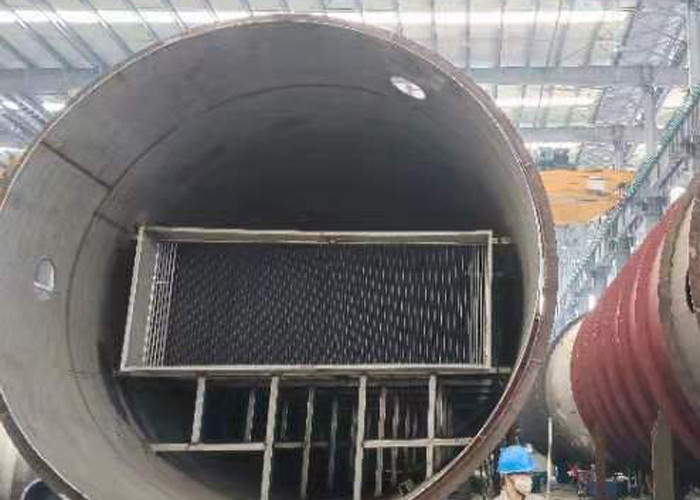

Detalhes do produto
