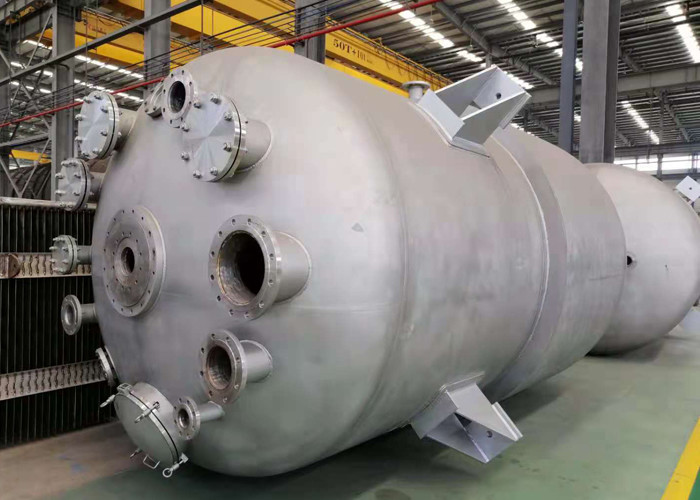

Evaporador eficiente alto do vácuo do efeito múltiplo para o fornecedor chinês do seawater/água industrial
Descrição da MVR
O evaporador da MVR comprime o vapor de baixa temperatura através do compressor, aumenta a temperatura e a pressão, e aumenta a entalpia, e inscreve então o permutador de calor para que a condensação faça o uso completo do calor latente do vapor.
À exceção da partida, o vapor secundário do evaporador sem vapor cru durante o processo inteiro da evaporação é comprimido pelo compressor, o aumento da pressão e da temperatura, e os aumentos da entalpia, e a seguir é enviado à câmara de aquecimento do evaporador a ser usado como o vapor de aquecimento. Mantenha o líquido material em um estado de ebulição, quando o vapor de aquecimento próprio se condensar na água.
Desta maneira, o vapor previamente rejeitado é utilizado inteiramente, o calor latente é recuperado, e a eficiência térmica é melhorada. A economia do vapor cru é equivalente a 30 efeitos da evaporação do multi-efeito.
Características principais:
A tecnologia de poupança de energia do evaporador da MVR é a tecnologia internacional a mais avançada do evaporador, precisa somente poucos vapor vivo (quando o evaporador do começo precisa pouco o vapor vivo, durante o corredor normal quase não para precisar o vapor vivo), que reduzem extremamente custos de operação do negócio, reduz a poluição ambiental.
Devido adotar o fonte de calor da fonte do compressor, há pouca diferença da temperatura que comparou com o evaporador tradicional, e pode conseguir a evaporação moderado, qualidade de produto extremamente melhorada e reduzir-se sujar.
Nenhum condensador da necessidade ou precisa somente o condensador pequeno do tamanho, a estrutura e o processo é bastante simples, ele pode ser operação automática completa, corredor contínuo, segurança e seguro.
Este sistema interno do evaporador equipado com o encanamento limpo do CIP, que pode conseguir no lugar, fácil de operar limpo e sem ângulo inoperante.
O material líquido pode ser evaporado sob a baixa temperatura (50-100℃) neste evaporador, o material líquido é uniforme e sem material de corrida, a transformação não fácil, desnaturação de aquecimento material é mínima.
Devido a um uso de 100% calores latentes de reciclagem do vapor secundário, para evitar completamente o uso do vapor vivo, consumo tão extremamente reduzido do vapor.
Para materiais calor-sensíveis pode ser usada com bomba de vácuo, que pode ser feita dentro perto da pressão absoluta sob o vácuo, para realizar a evaporação da baixa temperatura, a temperatura mínima da evaporação pode ser o ℃ 50.
Controle de processos simples e automatização-porque da pequena quantidade da retenção fluida, o evaporador de filme de queda pode ser mudança de acordo com o grau diferente do vácuo/temperatura de alimentação da concentração da capacidade, que é as condições básicas para a qualidade estável dos produtos.
Em resumo os adventages do sistema da MVR são como seguem
1. Economia de energia: a eficiência térmica alta, economia de energia, consumo de uma mais baixa potência, o consumo de energia é sobre 1/6To 1/5 do evaporador tradicional. significativamente reduc o custo de operação
proteção 2.Environmental
custos de operação 3.Low: somente os evaporadores tradicionais um terço à metade
a temperatura 4.Evaporating é baixa, difícil ao equipamento de aço inoxidável da corrosão, difícil escalar, suitalbe mesmo para o material calor-sensível
5.Automatic: O sistema inteiro realizou o controlo automático do enchimento, do pré-aquecimento, da evaporação, da limpeza, da manutenção e das outras etapas do. Evite a falha humana, reduza os custos laborais, qualidade de produto melhorada
pegada 6.Small
7.Avoiding a compra das caldeiras, do investimento da construção da chaminé e dos custos de manutenção
Comparação de custo da operação
A operação dos dois processos da evaporação para o tratamento é mostrada na tabela.
Operação de dois processos da evaporação para tratar as águas residuais de papel.
artigo | estação de 5 efeitos | processo combinado da evaporação | ||
Da MVR concentração pre | estação da evaporação 5-effect | |||
Água da evaporação (t/h) | 100 | 64,28 | 35,72 | |
Concentração entrante (%) | 10 | 10 | 20 | |
Para fora concentração (%) | 45 | 20 | 45 | |
Área do evaporador (㎡) | 10000 | 8500 | 4000 | |
Área do condensador (㎡) | 800 | / | 300 | |
Consumo | Vapor (t/h) | 25 | / | 9 |
Eletricidade (kWh/h) | 500 | 1600 | 180 | |
Água (t/h) | 900 | / | 350 | |
Custo de corrida | RMB/hour | 4500 | 960 | 1633 |
Capacidade da evaporação da água de RMB/T | 45 | 25,93 | ||
RMBx10000/dia | 10,8 | 6,2 | ||
RMBx10000/ano (340days) | 3672 | 2115 |
Nota: Na avaliação do custo de operação: vapor 150rmb/t, eletricidade 0,6 rmb/kWh, água 0.5rmb/t.
O investimento combinado do equipamento de processo da evaporação aumentado: evaporador (2500 m2) 375x10000 RMB; Compressor 400x10000rmb da MVR, 775x10000 total RMB
Redução de custos de operação anual do processo combinado da evaporação: 3672-2115 = 1557 (10000RMB)
Período de reembolso do aumento do investimento de processo combinado da evaporação: 755 ÷ 1557=0.5year
Pode-se ver que tomando a escala de 100t/h como um exemplo, o processo combinado da evaporação pode recuperar o investimento aumentado ao meio de um ano, e as economias 1557 (10000 RMB) cada ano no futuro, com benefícios econômicos consideráveis.
A capacidade de manipulação pode ser até 100T/h, com vantagens tais como o espaço pequeno, estrutura compacta, operação estável e assim por diante.
Desenho do princípio de funcionamento

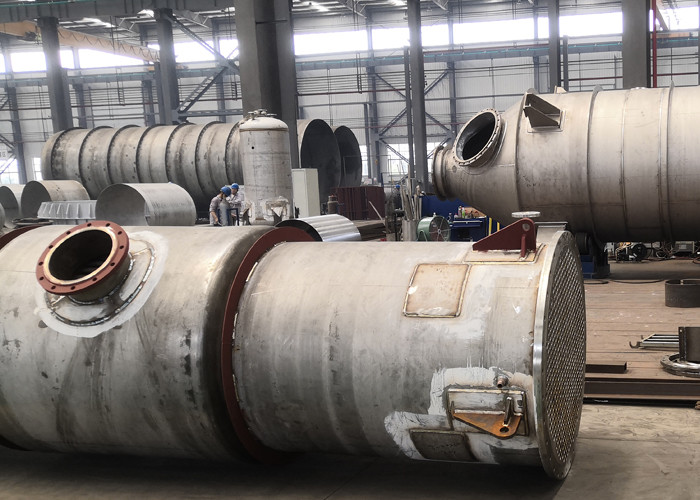

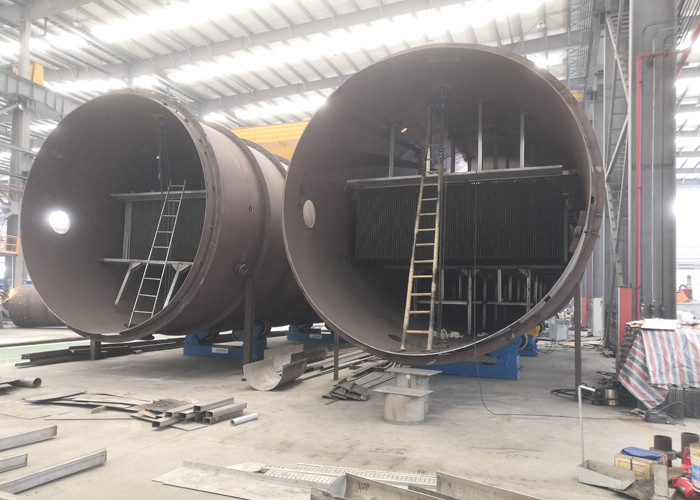

Nossos capacidade e certificado da produção
