Evaporador de queda do único filme da MVR do crystalizer do álcool etílico do efeito
Evaporação de efeito múltiplo
Os processos da evaporação de efeito múltiplo podem aperfeiçoar o uso eficaz da energia das facilidades com da reciclagem do vapor.
Funcionamento
O vapor forneceu durante o primeiro efeito produz o vapor em uma pressão mais baixa. Estes vapores são então num segundo efeito usado como um vapor de aquecimento do vapor.
O número de efeitos varia e pode ir até a 8. O número de efeitos é escolhido de acordo com o investimento e os custos de operação.
Os vapores na tomada do último efeito devem ser condensados.
Princípio do fluxo paralelo do exemplo
A solução incorpora o circuito do evaporador da primeira fase. Mistura com a solução circulada e é aquecida aqui no calefator H com vapor. No evaporador V1, o solvente (água) evapora ao refrigerar a solução à temperatura de ebulição. A solução flui então à segunda etapa, que é operada sob a pressão reduzida e assim em uma temperatura mais baixa. O vapor gerou na primeira fase é usado como um meio de aquecimento para a evaporação da solução na segunda etapa. Este processo pode ser repetido diversas vezes segundo a elevação do ponto de ebulição da solução e das condições existentes do quadro. O vapor da última fase é condensado através da água refrigerando. Se o sal será cristalizado na planta, uma evaporação mais adicional concentra a solução a tal ponto que os cristais são formados. Se desejados, os cristais na suspensão podem então ser separados da solução e ser secados.
Apropriado para algum tipo de evaporador
O evaporador do efeito múltiplo pode ser composto dos evaporadores do filme de queda, os forçados ou flash-refrigerar da circulação.
Aplicação
Esta tecnologia é grande quando o custo do vapor é baixo.
Major Advantages de sistemas do Multi-efeito:
Capacidade para maximizar o uso da energia da entrada (economia do vapor)
Energia reduzida exigida para correr o sistema completo
Carga de condensação reduzida com efeitos adicionais (água menos refrigerando necessária)
Controle de fluxo do licor
Coleção e processamento condensados hediondos convenientes
Capacidade para fazer a limpeza em linha de efeitos individuais
Eficiência térmica máxima com opção simultânea do fluxo
Parâmetros técnicos do evaporador de filme de queda
| Tipo | Único efeito | Efeito dobro | Efeito três |
| Capacidade evaporativa (kg/h) | 300-2000 | 1200-4000 | 3600-15000 |
| Densidade material de alimentação % | De acordo com o material | ||
| Descarregue a densidade material % | De acordo com o material | ||
| Pressão do vapor | 0.5-0.8 | ||
| Consumo do vapor/capacidade evaporativa (com a bomba de pressão do calor) | 0,65 | 0,38 | 0,28 |
| Temperatura de evaporação | 45-90 | ||
| Esterilizando a temperatura | 90-110 | ||
| Consumo de água refrigerando/capacidade evaporativa (entrada 20°C, tomada 40°C) | 28 | 11 | 8 |
| Nota: nós podemos projetar o produto feito sob encomenda que concorda a exigência de cliente. | |||

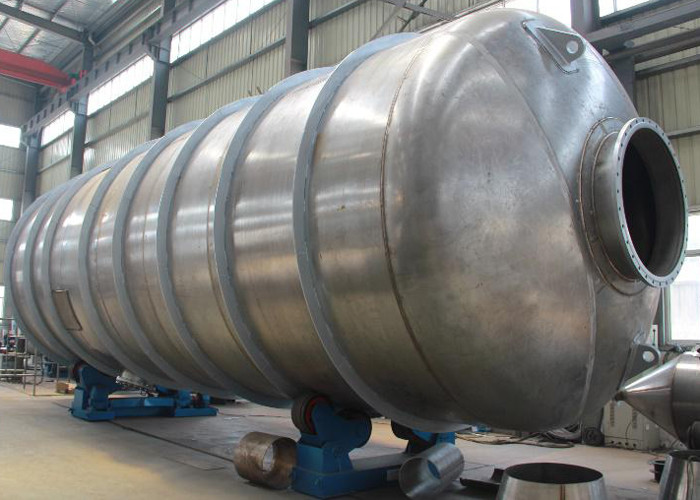

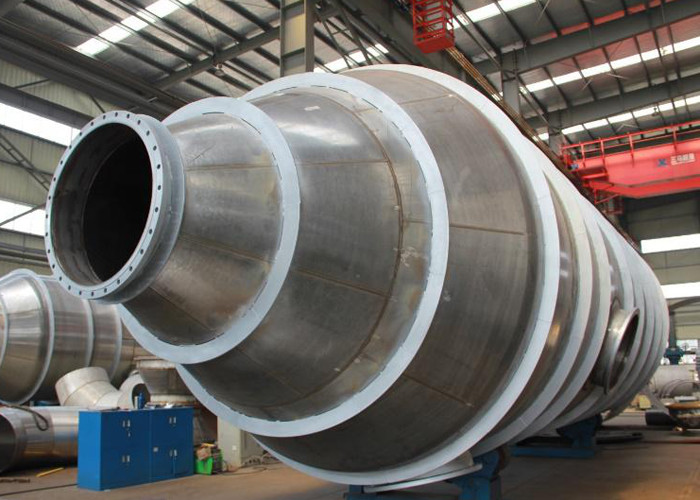

Nosso local da produção
Nossos produtos são vendidos em todo o mundo. Você pode ter certeza de todo o processo de nossos produtos.
