Multi-efeito inteligente evaporador mecânico integrado da MVR do recompression do vapor da baixa temperatura
Descrição da MVR
A MVR é a abreviatura do Recompression mecânico do vapor. Toma a uso do compressor à re-compressa o segundo vapor (baixa temperatura e baixa pressão) que é evaporado do material líquido, aumentar suas temperatura e pressão, para reutilizá-la como o fonte de calor para evaporar outra vez o material líquido. Durante a evaporação do multi evaporador normal do efeito, o segundo vapor de um efeito não poderia ser usado enquanto o fonte de calor de seu próprio efeito, pode somente ser usado para o outro efeito. Se queira se usar para seu próprio efeito, deve fornecer a energia extra para aumentar sua temperatura (pressão), e a bomba de jato do vapor pode somente comprimir o vapor da parte segunda, quando o evaporador da MVR puder comprimir todo o segundo vapor dentro do evaporador.
O processo da evaporação de MVR é vapor da baixa temperatura comprimido pelo aumento do compressor, da temperatura e da pressão, aumento na entalpia, e inscreve então o permutador de calor a fim tomar a vantagem completa do calor latente do vapor. Independentemente da movimentação começou, a evaporação inteira nenhum vapor da necessidade.
Aplicação:
Pode ser amplamente utilizado ordenhar, glicose, ácido orgânico, VC, xylose, farmacêutico, planta, indústria química, proteção ambiental, reciclagem de resíduos, fatura de papel, sal fazendo a indústria tal como a evaporação e a concentração, a cristalização da evaporação, a baixa temperatura do processo etc. da evaporação.
Características principais:
A MVR tem mais vantagens, tais como a economia de energia, eficiência térmica alta, consumo da baixa potência, nenhuma poluição, operação estável do equipamento, operação simples, automatização alta e equipamento no estojo compacto, cobre um espaço da área pequena, e salvar o sistema de refrigeração. Aplica-se especialmente à fábrica que quer expandir a fonte do vapor e de água mas o espaço é insuficiente, e precisam-se a água refrigerada e a água da condensação para a situação da evaporação da baixa temperatura, pode salvar o investimento e ganhar o bom efeito de poupança de energia.
Características técnicas da MVR
A tecnologia da MVR usa o vapor gerado para o calor em vez dos fontes de calor caros
A tecnologia da MVR não exige uma torre refrigerando, reduzindo extremamente o uso da água refrigerando
A tecnologia da MVR é mais eficiente do que a energia de salvamento da tecnologia tradicional da evaporação do multi-efeito e custos de operação da diminuição
A tecnologia da MVR é verdadeiramente de poupança de energia, água-economia, ambientalmente-som, e ajudas com reciclagem do recurso
A tecnologia da MVR consegue a evaporação de baixa temperatura, reduzindo extremamente o impacto em seu material
A estrutura de sistema da tecnologia da MVR é simples, completamente automatizado, com operação contínua
Os sistemas da MVR consistem em um evaporador, em um compressor do vapor, em uns separadores, em umas bombas, em um encanamento, em uma instrumentação, e em componentes elétricos do controle
Os sistemas da MVR podem ser projetados em torno dos evaporadores simples ou dos evaporadores sofisticados do tubo do filme de queda
Os sistemas da MVR podem usar a compressão simples do vapor ou as bombas sofisticadas das raizes
Os sistemas da MVR podem ter a baixa parada líquida, ou sejam sistemas maiores do tanque do volume
Os sistemas da MVR podem conseguir uma variedade de evaporação, projeto de processo e a composição fluida determinará esta
Comparação de custo da operação
A operação dos dois processos da evaporação para o tratamento é mostrada na tabela.
Operação de dois processos da evaporação para tratar as águas residuais de papel.
artigo | estação de 5 efeitos | processo combinado da evaporação | ||
Da MVR concentração pre | estação da evaporação 5-effect | |||
Água da evaporação (t/h) | 100 | 64,28 | 35,72 | |
Concentração entrante (%) | 10 | 10 | 20 | |
Para fora concentração (%) | 45 | 20 | 45 | |
Área do evaporador (㎡) | 10000 | 8500 | 4000 | |
Área do condensador (㎡) | 800 | / | 300 | |
Consumo | Vapor (t/h) | 25 | / | 9 |
Eletricidade (kWh/h) | 500 | 1600 | 180 | |
Água (t/h) | 900 | / | 350 | |
Custo de corrida | RMB/hour | 4500 | 960 | 1633 |
Capacidade da evaporação da água de RMB/T | 45 | 25,93 | ||
RMBx10000/dia | 10,8 | 6,2 | ||
RMBx10000/ano (340days) | 3672 | 2115 |
Nota: Na avaliação do custo de operação: vapor 150rmb/t, eletricidade 0,6 rmb/kWh, água 0.5rmb/t.
O investimento combinado do equipamento de processo da evaporação aumentado: evaporador (2500 m2) 375x10000 RMB; Compressor 400x10000rmb da MVR, 775x10000 total RMB
Redução de custos de operação anual do processo combinado da evaporação: 3672-2115 = 1557 (10000RMB)
Período de reembolso do aumento do investimento de processo combinado da evaporação: 755 ÷ 1557=0.5year
Pode-se ver que tomando a escala de 100t/h como um exemplo, o processo combinado da evaporação pode recuperar o investimento aumentado ao meio de um ano, e as economias 1557 (10000 RMB) cada ano no futuro, com benefícios econômicos consideráveis.
A capacidade de manipulação pode ser até 100T/h, com vantagens tais como o espaço pequeno, estrutura compacta, operação estável e assim por diante.
Desenho do princípio de funcionamento

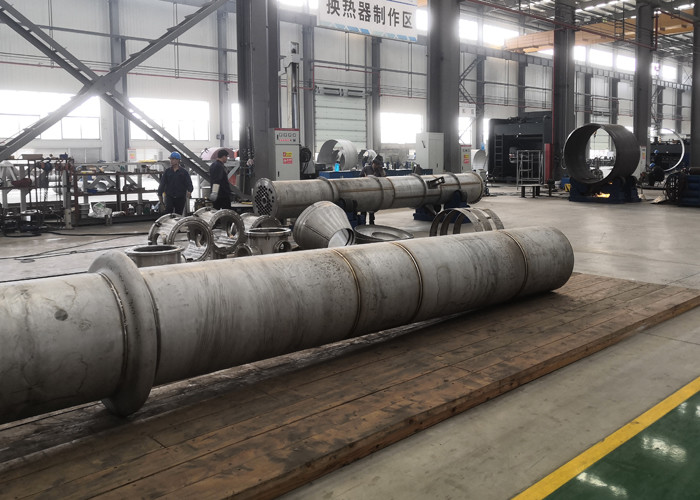

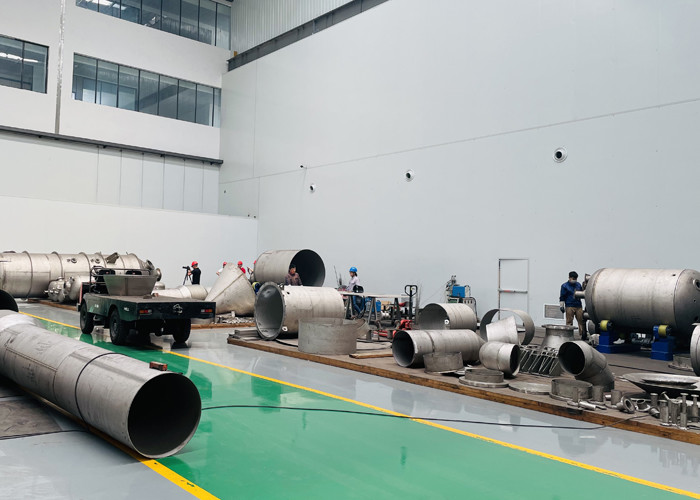

Nossos capacidade e certificado da produção
