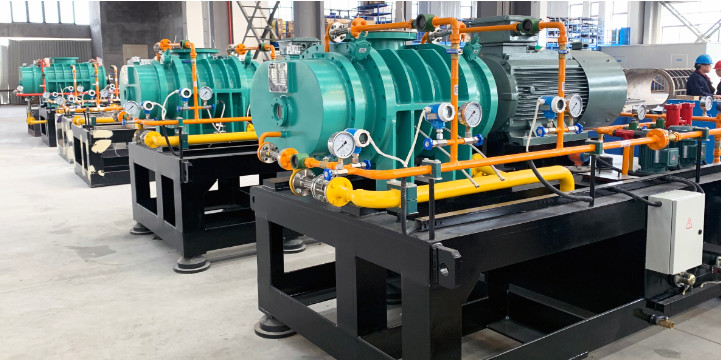

Grande compressor do ventilador das raizes do vapor 220v no sistema da evaporação da MVR

Grande compressor de aço inoxidável do vapor usado no sistema da evaporação da MVR

Aplicação

Isto enraíza o compressor do vapor é apropriado para a purificação de líquidos de trabalho orgânicos, de dessanilização do seawater, de transporte da compressão do vapor, de concentração e de cristalização o químico, farmacêutico, metalúrgico, em indústrias alimentares e no processo secundário do recompression do vapor do sistema da MVR para o tratamento líquido do desperdício industrial.

Tabela dos parâmetros para a referência, temperatura de 75~93~97℃

Introdução geral

O compressor consiste em um principal e um escudo, um grupo conduzido do rotor, um selo mecânico, um rolamento, uma engrenagem síncrono e um acoplamento.

1. Shell

O escudo do compressor é composto da cavidade de trabalho, dianteiro e traseiro tampa, depósito de gasolina e a capa, conforme o que o sysytem é anticorrosivo, o material pode ser de aço inoxidável ou aço carbono, soldada e formada, e processada pela perfuração do CNC e pela máquina de trituração uma vez após o tratamento térmico, forma-se para assegurar-se de que a distância de centro entre dois rotores e concentricidades dianteiro e traseiro das posições de carregamento cumpra as exigências do projeto; a cavidade de trabalho é equipada com um dispositivo do pulverizador para refrigerar do gás e selagem do rotor; os sentidos da entrada e da tomada do gás são geralmente ascendentes e descendentes, e podem igualmente ser arranjados de acordo com o sistema. O pano precisa de ser feito dentro sob a forma da parte superior e do lado para fora.

2. Grupo conduzido do rotor

O grupo do rotor de compressor é composto do eixo principal e o conjunto da pá do ventilador, o eixo principal é feito do aço de liga de grande resistência; as pás do ventilador são duas lâminas, usando perfis arco-involute avançados, e passaram os cálculos da dinâmica do rotor, a estrutura ótima pode ser obtida analisando a força e a rigidez do rotor. As pás do ventilador são moldadas intergrally, e o material é diferente de acordo com a composição dos materiais processados pelo sistema do processo. Você pode escolher 2205 de aço inoxidável frente e verso, 316L de aço inoxidável ou o ferro dútile. Depois que a pá do ventilador é moldada, está processada por um centro fazendo à máquina. O equilíbrio estático e dinâmico do grupo do rotor cumpre as exigências do projeto, e o nível do equilíbrio é mais alto do que G5.6

3. Selo mecânico

O selo de cara da extremidade do rotor de compressor adota o selo do grupo do selo mecânico ou do bordo do tipo de alta qualidade. Refrigerar do selo mecânico fornece refrigerar de pulverizador do óleo para a estação fina externo do óleo; o selo do grupo do bordo não tem nenhum dispositivo refrigerando.

4. Rolamento

O rolamento do compressor adota o rolamento de rolamento. A extremidade fixa adota os rolamentos de rolo esféricos, e a extremidade livre adota os rolamentos de rolo cilíndricos. O tipo de carregamento adota o tipo, o NSK, o SKF, ou o FAG de primeira classe internacional

Imagens do local

Sobre nós
A tecnologia mecânica Co. de Jiangsu Hanpu, Ltd. é uma empresa principalmente para produzir a placa do descanso e seus produtos relacionados, a base da produção da empresa são ficados situados na zona industrial de Huangqiao de Taixing, cobrindo uma área de 300 acres. As empresas envolvidas estão na indústria do material novo, energia nova, medicina, produto químico, proteção ambiental, alimento, e bebida, etc.
