Multi evaporador de poupança de energia da MVR do efeito para a evaporação e a cristalização do sulfato de sódio
Que é MIM (sistema da evaporação do Multi-efeito)?
O sistema do evaporador do multi-efeito é um sistema em que os evaporadores múltiplos do único-efeito são conectados em série para conseguir a evaporação contínua. Desde que a evaporação é um processo que consuma uma grande quantidade de vapor para gerar o vapor secundário, a fim fazer o uso completo do calor de desperdício do vapor, o vapor secundário precedente é introduzido geralmente no efeito seguinte como um fonte de calor. Isto maximiza a eficiência da utilização da energia ao assegurar a evaporação.
A seleção do número de fases do evaporador do multi-efeito depende dos vários fatores tais como as propriedades materiais específicas, a concentração dos materiais entrantes e que parte, a temperatura, e o custo do consumo de energia. Em linhas gerais, mais fases conduzirão a um mais baixo consumo do vapor. Nós somos cometidos igualmente a fornecer os evaporadores e as soluções do multi-efeito apropriados para vários materiais.
Processo material
(1) a matéria prima é entregada ao preheater preliminar dianteiro pela bomba de alimentação através do medidor de fluxo eletromagnético, e incorpora então a parte superior do calefator do efeito preliminar através do distribuidor líquido para a evaporação e a concentração preliminares de filme de queda;
(2) o líquido concentrado primeiro efeito é transportado ao distribuidor superior do segundo calefator do efeito pela primeira bomba de circulação do material da parte inferior do efeito para a concentração secundária da evaporação de filme de queda.
(3) o líquido concentrado segundo efeito é transportado ao distribuidor superior do terceiro calefator do efeito pela segunda bomba de circulação do material da parte inferior do efeito por tempos do terço da concentração da evaporação de filme de queda;
(4) o terceiro efeito concentrou a descarga líquida, de acordo com a detecção em linha do hidrômetro, detecção do tempo real da concentração material, se a concentração material alcança as exigências ajustadas, ele será interconectado com a válvula de descarga para abrir a válvula de descarga e para transportar o material ao tanque do produto acabado, de outra maneira, abrirá a válvula material da circulação para fazer o material reciclar outra vez no evaporador para a re evaporação.
Processo do vapor
O vapor cru entra no calefator do efeito preliminar para a concentração de aquecimento da evaporação: o vapor secundário gerado pelo efeito preliminar aquece o efeito secundário, e assim por diante. O vapor secundário gerado pelo terceiro efeito entra no condensador da extremidade para a condensação que refrigera, e a água condensada é descarregada pela bomba condensada.
Processo condensado
A água condensada produzida pelo efeito preliminar que pré-aquece os materiais através da tubulação de transferência da água na parte inferior do escudo, para salvar o consumo de vapor cru;
A água condensada produzida pelo efeito secundário e do terço é descarregada pela bomba condensada, e a descarga alcançou a poluição zero. O gás não de condensação é conectado ao condensador da extremidade pela tubulação de gás não de condensação e descarregado pela bomba de vácuo.
Característica
1. Capacidade da evaporação: De 500Kg/h a 80T/h
2. material: 304 de aço inoxidável ou 316L de aço inoxidável;
3. evaporação fechado completa do processo, a rápida e a baixa da temperatura;
4. as tubulações internas são espelho que lustra as tubulações sanitárias sem emenda, assim que o material não é fácil de colar na tubulação. É fácil para limpar;
5. baixo consumo do vapor: o vapor 1kg pode evaporar 3.5-4 quilogramas de água;
6. baixa temperatura da evaporação: a parte do vapor secundário pode ser inalada no calefator do único-efeito através do tipo de pulverizador bomba de pressão quente. Isto faria o uso completo do calor e a temperatura da evaporação é baixa.
7. grande relação de concentração: adote a evaporação de filme de queda, que fazem o líquido material com viscosidade maior sejam fáceis de fluir e para evaporar, para escalar duramente, tempo curto da concentração, a relação de concentração pode alcançar a 1: 5.
8. Este equipamento pode realizar a produção automática, a administração de sistemas intelectual, que é em conformidade com o padrão do PBF.
9. Pode ser projetado no processo tecnologico diferente de acordo com as características diferentes dos materiais e das exigências de usuários diferentes.
Três especificações típicas do evaporador de filme de queda do efeito e parâmetros técnicos:
Parâmetro Especificações |
HP-3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | |
Evaporação capacidade (kg/hr) |
3000 | 4500 | 6000 | 9000 | 12000 | 15000 | 20000 | 24000 | 30000 | 50000 | |
Consumo de vapor cru (kg/hr) |
900 | 1350 | 1800 | 2700 | 3600 | 4500 | 4500 | 7200 | 9000 | 15000 | |
Grau do vácuo de cada efeito |
Primeiramente Efeito |
0 | |||||||||
Em segundo Efeito |
448 | ||||||||||
(mmHg) |
Terço Efeito |
640 | |||||||||
Temperatura da evaporação de cada efeito |
Primeiramente Efeito |
99 | |||||||||
Em segundo Efeito |
76 | ||||||||||
Terço Efeito |
53 | ||||||||||
Pressão do vapor para evaporação (MPa) |
0.6-1.0 (pressão absoluta) | ||||||||||
Índice contínuo na alimentação (%) | 6-7 (exemplo da polpa do milho) | ||||||||||
Tomada satisfeita contínua (%) | 42-48 (exemplo da polpa do milho) |
Carta do princípio de funcionamento

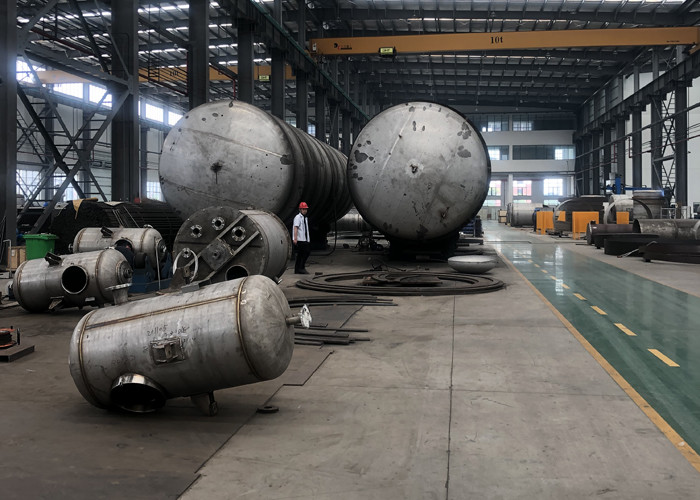

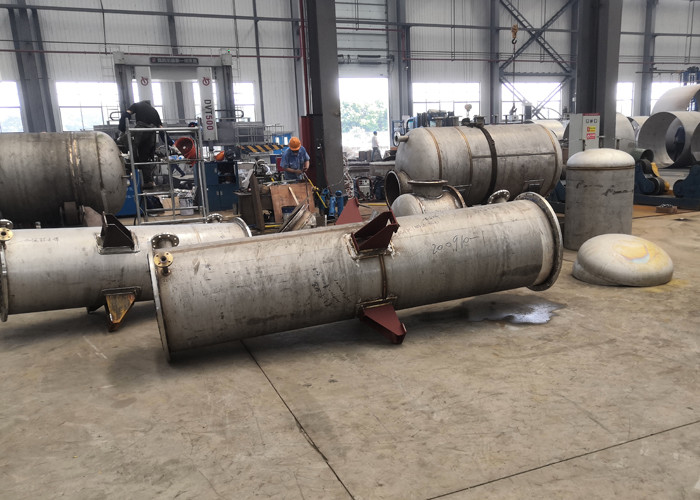

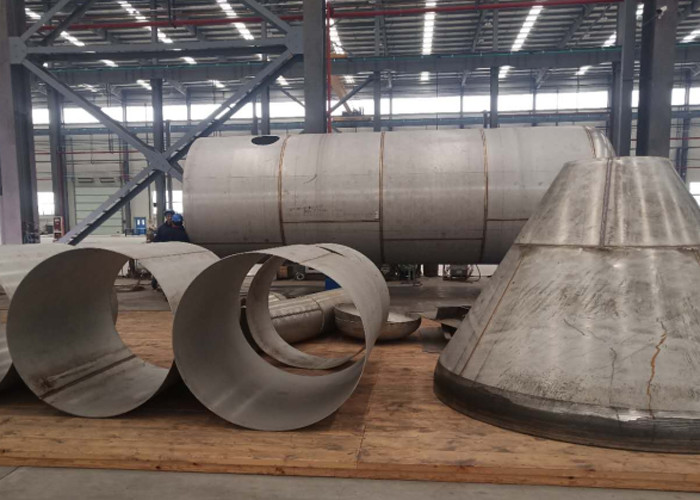

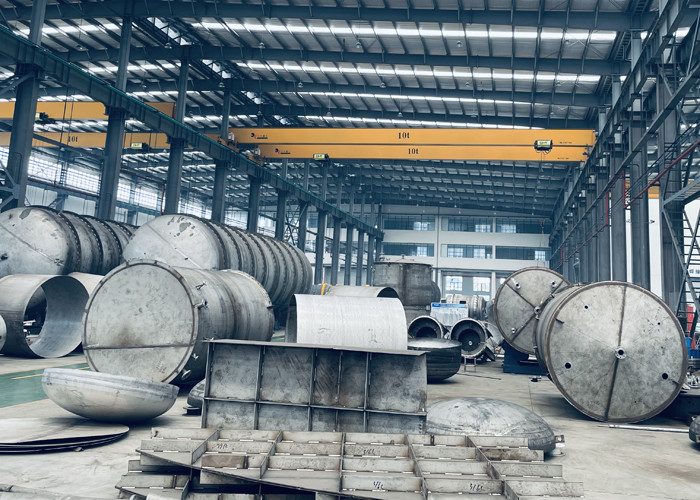

Local da facilidade do cliente
