Tipo tubular cambista forçado - equipamento do evaporador da MVR da circulação
Evaporador de filme de queda tubular da MVR
Princípio e características de funcionamento:
Após pré-aquecer pelo preheater, o material é adicionado da caixa superior do tubo do permutador de calor. O material é distribuído em cada tubo da inversão térmica através do distribuidor líquido, e um filme líquido uniforme é formado ao longo da parede interna do tubo da inversão térmica. O filme líquido no tubo é aquecido pelo vapor de aquecimento no lado do escudo durante o processo de fluxo descendente, fervendo e evaporando ao fluir para baixo. Na parte inferior do tubo da inversão térmica, o material transforma-se líquido concentrado e vapor secundário. As quedas líquidas concentradas na caixa mais baixa da tubulação, e o vapor secundário entram no separador do gás-líquido. No separador do gás-líquido, as gotas líquidas arrastadas pelo vapor secundário são removidas, e a evaporação secundária pura é transportada do separador ao compressor. O compressor comprime o vapor secundário e envia-o ao lado do escudo do permutador de calor como o vapor de aquecimento para o fonte de calor do evaporador. O processo contínuo da evaporação é realizado.
As características do evaporador de filme de queda da MVR são como segue
1. A solução flui em uma forma do filme em um evaporador de sentido único com coeficiente de transferência térmica de calor elevado;
2. Cobre uma área pequena;
3. Para o calor - material sensível, pode ser feito em um material da passagem, o tempo de retenção material é curto, e não é fácil causar a deterioração material;
4. Consumo de baixa energia;
5. Retenção líquida pequena, fácil realizar a limpeza automática.
O sistema da evaporação de filme de queda da MVR é apropriado para a concentração de materiais e pre a concentração de cristalização de sal. É apropriado para materiais de evaporação sem partículas, não fácil escalar e com baixa viscosidade, especialmente para o calor - materiais sensíveis.
Características principais:
A tecnologia de poupança de energia do evaporador da MVR é a tecnologia internacional a mais avançada do evaporador, precisa somente poucos vapor vivo (quando o evaporador do começo precisa pouco o vapor vivo, durante o corredor normal quase não para precisar o vapor vivo), que reduzem extremamente custos de operação do negócio, reduz a poluição ambiental.
Devido adotar o fonte de calor da fonte do compressor, há pouca diferença da temperatura que comparou com o evaporador tradicional, e pode conseguir a evaporação moderado, qualidade de produto extremamente melhorada e reduzir-se sujar.
Nenhum condensador da necessidade ou precisa somente o condensador pequeno do tamanho, a estrutura e o processo é bastante simples, ele pode ser operação automática completa, corredor contínuo, segurança e seguro.
Este sistema interno do evaporador equipado com o encanamento limpo do CIP, que pode conseguir no lugar, fácil de operar limpo e sem ângulo inoperante.
O material líquido pode ser evaporado sob a baixa temperatura (50-100℃) neste evaporador, o material líquido é uniforme e sem material de corrida, a transformação não fácil, desnaturação de aquecimento material é mínima.
Devido a um uso de 100% calores latentes de reciclagem do vapor secundário, para evitar completamente o uso do vapor vivo, consumo tão extremamente reduzido do vapor.
Para materiais calor-sensíveis pode ser usada com bomba de vácuo, que pode ser feita dentro perto da pressão absoluta sob o vácuo, para realizar a evaporação da baixa temperatura, a temperatura mínima da evaporação pode ser o ℃ 50.
Controle de processos simples e automatização-porque da pequena quantidade da retenção fluida, o evaporador de filme de queda pode ser mudança de acordo com o grau diferente do vácuo/temperatura de alimentação da concentração da capacidade, que é as condições básicas para a qualidade estável dos produtos.
A capacidade de manipulação pode ser até 100T/h, com vantagens tais como o espaço pequeno, estrutura compacta, operação estável e assim por diante.
Consumo mecânico do evaporador da MVR do Recompression do vapor comparado com o equipamento tradicional da evaporação calculado evaporando a água 1T
Nome | Vapor | Electric Power | Custo total (RMB) | ||
Capacidade da evaporação (kg/h) | Consumo (T) | Custo (RMB) | Consumo (quilowatts) | Custo (RMB) | |
Evaporador de único efeito | 1,1 | 220 | 3 | 2,1 | 222,1 |
Evaporador de efeito dobro | 0,55 | 110 | 3 | 2,1 | 112,1 |
Evaporador de três efeitos | 0,4 | 88 | 3 | 2,1 | 90,1 |
Evaporador da MVR | 0,02 | 4,4 | 30 | 21 | 25,4 |
Desenho do princípio de funcionamento

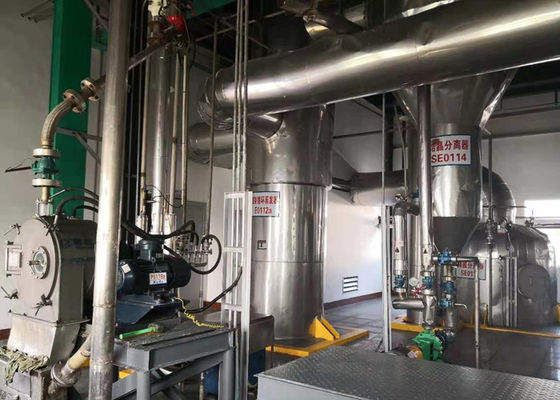

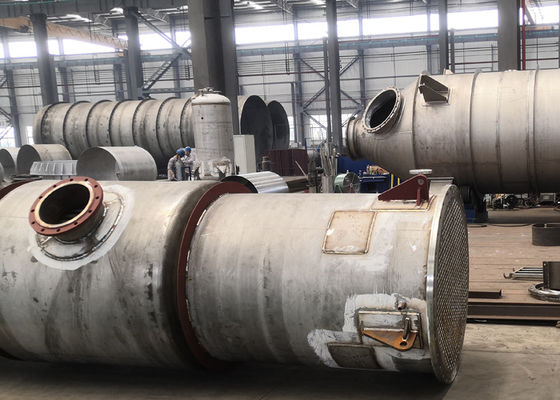

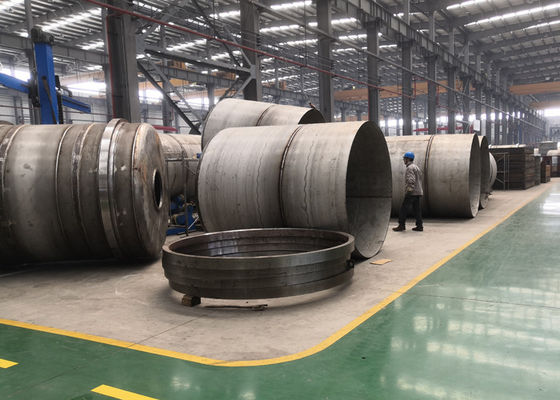

Detalhes do produto
