Evaporador mecânico do Recompression do vapor da MVR para a concentração das águas residuais

Compressão mecânica do vapor da MVR para a concentração das águas residuais

Princípio de funcionamento
Comprima o vapor secundário usando o compressor centrífugo do vapor ou o outro dispositivo da compressão do vapor para certificar-se de suas propriedades físicas cumpre as exigências para aquecer o vapor; a evaporação que o usa como o vapor de aquecimento exige somente a fonte fresca do vapor quando a máquina é ligada. Após ter incorporado a operação normal, não há nenhuma necessidade de fornecer o vapor novo e não (ou muito pequeno) o vapor secundário precisa a condensação. Consequentemente a evaporação da MVR reduziu substancialmente a procura do vapor mas consumiu mais poder.

Características
Economia de energia: eficiência térmica alta, economia de energia, consumo de mais baixa energia, o consumo de energia de
a evaporação da água 1t é aproximadamente 1/5 a 1/3 do evaporador convencional.
Proteção ambiental: obtenha completamente livrado da dependência na caldeira de vapor, o evaporador mecânico do recompression do vapor poderia ser partida pela eletricidade. Sem caldeira, não precise de queimar o carvão, uma pequena quantidade de vapor, uma pequena quantidade de água refrigerando.
O custo de operação é baixo: devido ao consumo de baixa energia, os custos de operação do evaporador inteiro são somente 1/3 a 1/2 do evaporador tradicional.
Área pequena: o sistema tem a estrutura mecânica densa alta, assim que a área da tampa é menos de 50% do evaporador tradicional.
Evaporação suave: a evaporação da baixa temperatura, a diferença da temperatura da transferência térmica é baixa, assim que o sistema não é fácil de escalar.
Alto nível da automatização: alto nível da automatização, operação simples, fácil de operar.

Evaporador mecânico do Recompression do vapor (MVR)
O Recompression mecânico do vapor reduz a energia usada no processo da evaporação por até 90% comparado com os sistemas convencionais.
Trabalha reutilizando a energia calorífica contida no vapor. Esta energia seria desperdiçada de outra maneira. Em uma planta que típica da evaporação de filme de queda o líquido da alimentação incorpora a parte superior de uma câmara vertical chamada um líquido de Calandria.The está dispersado através de um grande número tubos verticais enquanto flui para baixo ele tende a formar um filme no interior do tubo. Entre a parte superior e as seções inferiores do Calandria há selado está onde os tubos passam através de um revestimento do vapor de alta temperatura. Esta seção atua como um cambista de aquecimento. Enquanto o vapor quente se condensa no fora dos tubos, libera o calor latente que levanta a temperatura do líquido da alimentação nos tubos. Antes que o líquido da alimentação sair da parte inferior do tubo, muita da água esteve evaporada que deixa um líquido viscoso concentrado. A água que foi evaporada deixa o tubo como o vapor. Na seção inferior do Calandria, alguns dos recolhimentos líquidos concentrados e podem ser retirados, a mistura quente passa em uma câmara do refrigerador chamou o separador aonde mais das quedas líquidas concentradas à parte inferior ser retirada e ao vapor aumenta à parte superior. Este vapor contém agora a maioria da energia que foi alimentada inicialmente no sistema.
O fã do turbocompressor suga o vapor do separador e das re-compressas ele, levantando a pressão e assim aumentando a temperatura ao ponto onde o vapor pode mais uma vez ser usado como uma fonte de calor. A unidade está fã apertado do extremamente robusto, gás do turbocompressor serido idealmente à pressão, a umas temperaturas e a uns volumes do processo da evaporação MVC. Em seu coração é um impulsor ultra de alta velocidade com uma velocidade da ponta mais de 1000 km/h de mais rápida do que a velocidade de um avião de passageiros do jato. O rotor tem provavelmente a velocidade a mais alta da ponta de todo o impulsor soldado fabricado nunca. O vapor reaquecido pode então ser alimentado de novo no Calandria para fornecer a energia calorífica exigida para evaporar mais alimentam o líquido enquanto passam abaixo dos tubos. O processo de compressão mecânico do vapor é uma maneira eficiente e eficaz na redução de custos do de alta energia de reter e de reutilizar o calor latente contido no vapor. Energia que seria desperdiçada de outra maneira. Uma vez que o processo foi começado e temperatura acima trazida do th a única entrada de energia exigida é a eletricidade para conduzir o fã do turbocompressor.
Como custos da energia aumente, o uso de evaporadores mecânicos do Recompression do vapor (MVR) igualmente aumentou. As economias de energia possíveis usando a tecnologia da MVR são significativas. Os evaporadores da MVR são projetados operar-se com consumo de energia específico muito baixo ao produzir o condensado limpo para minimizar o consumo de água fresca no moinho.

Aplicações da MVR
 A economia de energia da MVR, tecnologia de baixa temperatura da evaporação substitui evaporadores simples. A MVR é amplamente utilizada em muitas aplicações, incluindo:
Descarga líquida zero para o tratamento de águas residuais industrial
Indústria química para a evaporação, a cristalização, e a purificação
Concentração da salmoura de sal
Concentração da salmoura do RO
Concentração da indústria de bebidas (leite, suco, açúcar, etc.)
Concentração da indústria alimentar (MSG, soja, proteína, açúcar)
Concentração da indústria farmacêutica (medicinas, vitaminas)



Desenho do princípio de funcionamento

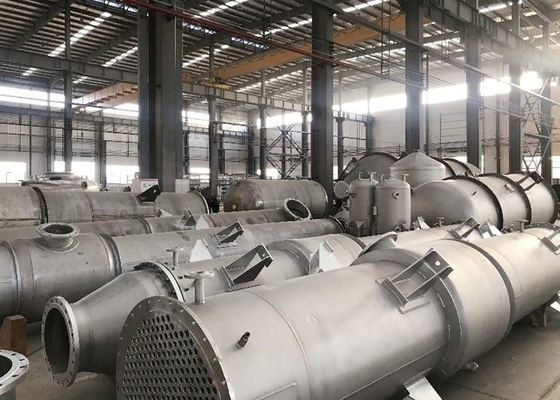

Oficina fazendo à máquina & de montagem






Etiqueta: evaporador de poupança de energia da MVR; Evaporador industrial da MVR
